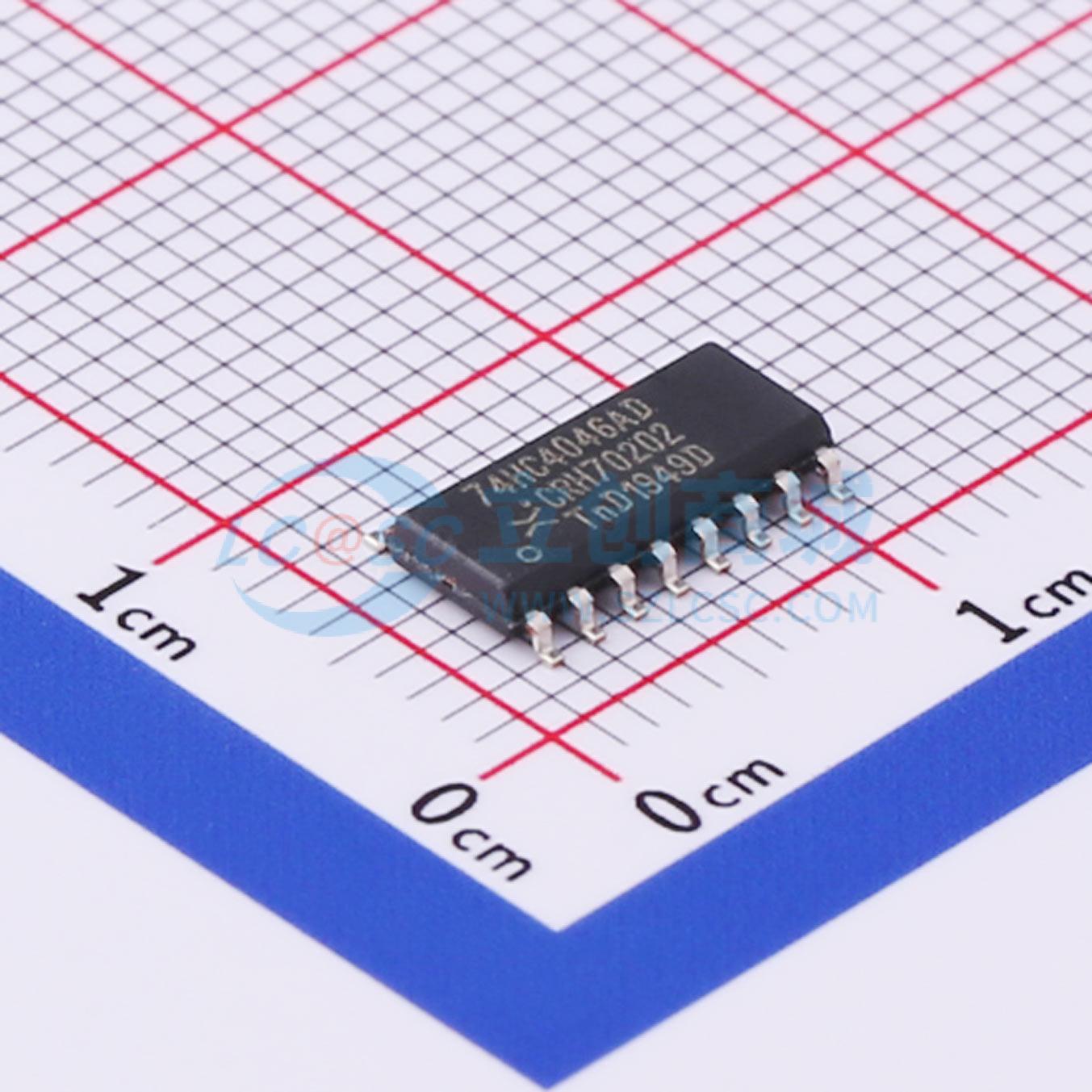

74HC4046AD,652

74HC4046A、74HCT4046A是高速硅栅CMOS器件，符合JEDEC标准7A。 74HC4046A、74HCT4046A是锁相环电路，包含一个线性压控振荡器（VCO）和三个不同的相位比较器（PC1、PC2和PC3）。它有一个公共信号输入放大器和一个公共比较器输入。信号输入可以直接连接到大电压信号，也可以通过串联电容间接连接到小电压信号。自偏置输入电路可使小电压信号保持在输入放大器的线性区域内。74HC4046A、74HCT4046A与无源低通滤波器配合，可构成二阶环路锁相环。采用线性运算放大器技术可实现出色的压控振荡器线性度。

• 低功耗
• 压控振荡器抑制控制，用于开/关键控和低待机功耗
• 在VCC = 4.5 V时，中心频率高达17 MHz（典型值）
• 三种相位比较器可选：PC1：异或；PC2：边沿触发J - K触发器；PC3：边沿触发RS触发器
• 出色的压控振荡器（VCO）线性度
• 电源电压和温度变化时，频率漂移小
• 工作电源电压范围：压控振荡器部分为3.0 V至6.0 V，数字部分为2.0 V至6.0 V
• 由于运算放大器缓冲，零电压偏移
• ESD保护：人体模型（HBM）JESD22 - A114F超过2000 V；机器模型（MM）JESD22 - A115 - A超过200 V

• 调频调制与解调
• 频率合成与倍频
• 鉴频
• 音频解码
• 数据同步与调理
• 电压 - 频率转换
• 电机速度控制
