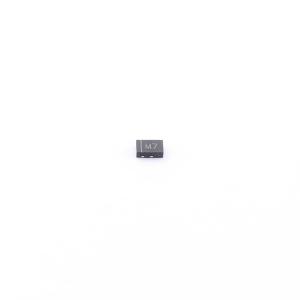

温馨提醒：图片仅供参考，商品以实物为准
824032815-TP
单线路双向ESD二极管，低工作电压、超低泄漏、低钳位电压，适用于电源管理和工业应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 824032815-TP
- 商品编号
- C53477638
- 商品封装
- DFN1610-2
- 包装方式
- 编带
- 商品毛重
- 0.027933克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 17V | |
| 峰值脉冲电流(Ipp) | 115A@8/20us | |
| 峰值脉冲功率(Ppp) | 1.8kW@8/20us | |
| 击穿电压(VBR) | 9.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | - | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 500pF |
商品特性
- 低工作电压：5V
- 1800W 峰值脉冲功率（8/20μs）
- 超低泄漏：纳安级别
- 低钳位电压
- IEC 61000 - 4 - 2（ESD）抗扰度测试：空气放电 ±30kV，接触放电 ±30kV
- IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- IEC 61000 - 4 - 5（雷电）115A（8/20μs）
- 2 引脚无引脚封装
- 这些是无铅器件
- 响应时间通常 < 1ns
- 封装：DFN1610 - 2
- 引脚镀层：亚光锡
- 外壳材料：“绿色”模塑料
- IEC 61000 - 4 - 2（ESD）抗扰度测试
应用领域
- 电源管理
- 工业应用
- 电源保护
- 便携式仪器
- 外设
