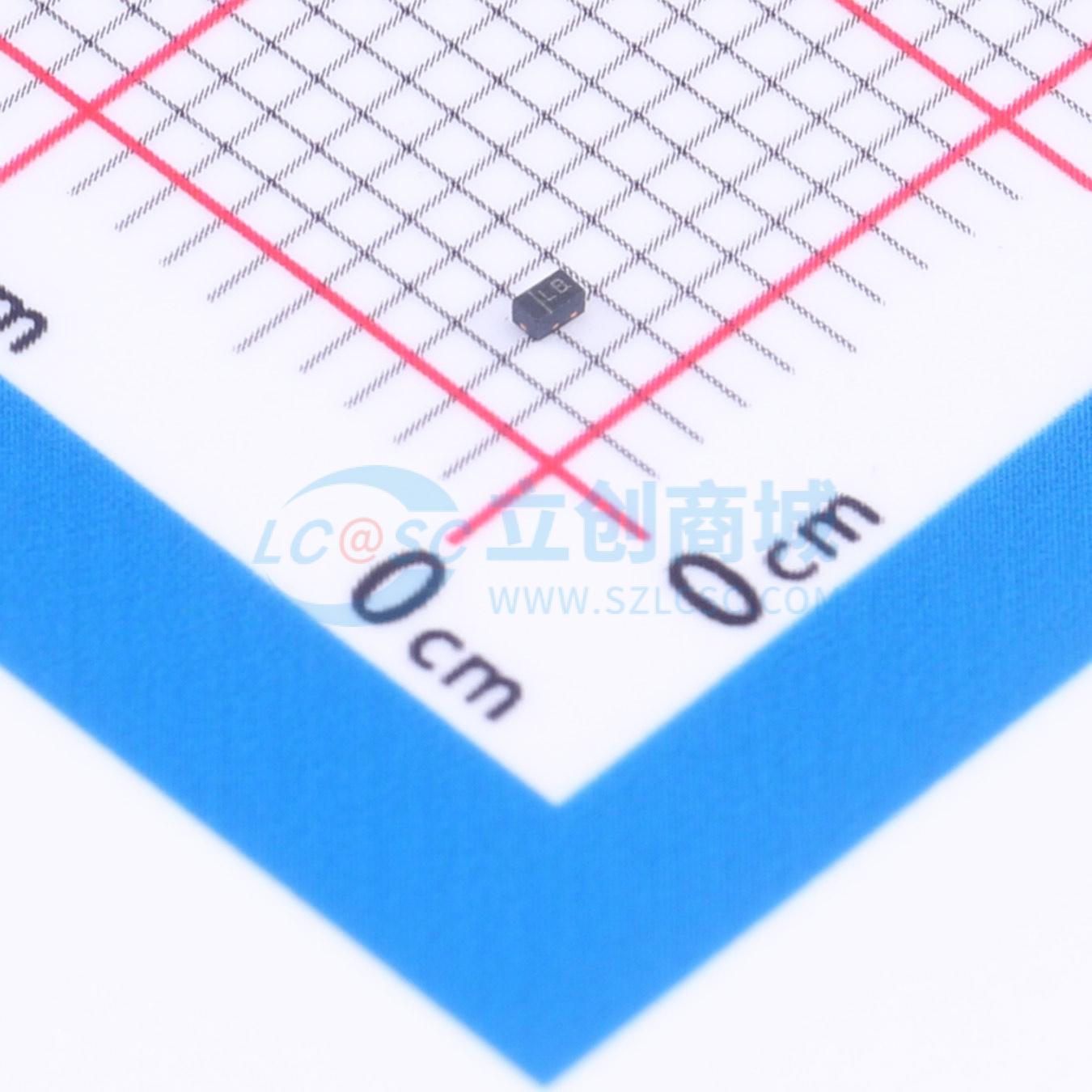

温馨提醒：图片仅供参考，商品以实物为准
TPESD8V0S1ULYL
单线路单向瞬态电压抑制二极管，超小封装、低电容、低漏电流、低钳位电压
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESD8V0S1ULYL
- 商品编号
- C53477739
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.01055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 8V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 27A@8/20us | |
| 峰值脉冲功率(Ppp) | 480W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 9.5V | |
| 反向电流(Ir) | 500nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 150pF |
商品特性
- 超小封装：1.0×0.6×0.5mm
- 超低电容：典型值150pF
- 超低泄漏：纳安级
- 低工作电压：8V
- 低钳位电压
- 2引脚无铅封装
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试
- 空气放电：±30kV
- 接触放电：±30kV
- IEC 61000 - 4 - 5（雷电）27A（8/20μs）
- IEC 61000 - 4 - 2（ESD）抗扰度测试
- 符合RoHS标准
- 引脚镀层：镍钯金
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- 数码相机
- 外围设备
