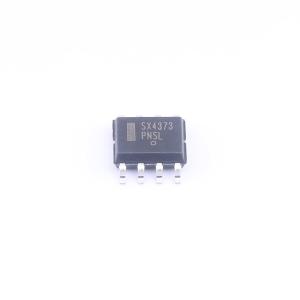

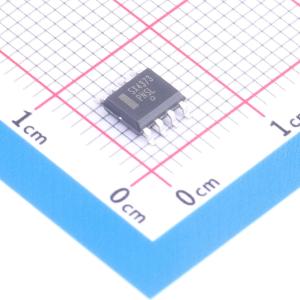

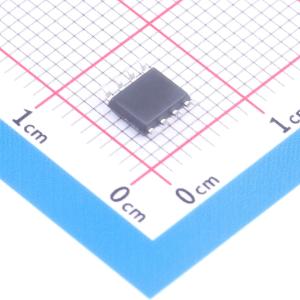

温馨提醒：图片仅供参考，商品以实物为准
TPNLSX4373DR2G
2位双向自动感应双电源电平转换器，具有低比特间偏移、高速数据传输和集成上拉电阻等特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPNLSX4373DR2G
- 商品编号
- C53477747
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.16016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | 20Mbps | |
| 工作电压(VCCA) | 1.5V~5.5V | |
| 工作电压(VCCB) | 1.5V~5.5V | |
| 元件数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 2 | |
| 输出类型 | 开漏 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 自动方向检测；集成上拉电阻；输出使能高阻 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | SMBus；I2C | |
| 芯片类型 | 电平转换器 |
商品概述
这是一款2位可配置双电源双向自动感应转换器，无需方向控制引脚。VCC I/O和VL I/O端口分别设计用于跟踪两个不同的电源轨VCC和VL。VCC电源轨可在1.5 V至5.5 V之间配置，而VL电源轨可在1.5 V至5.5 V之间配置。这允许将VL侧的电压逻辑信号转换为VCC侧的较低、较高或相等值的电压逻辑信号，反之亦然。
商品特性
- VL可以小于、大于或等于VCC
- 宽VCC工作范围：1.5 V至5.5 V
- 宽VL工作范围：1.5 V至5.5 V
- 低位间偏斜
- 高速，保证数据速率为20 Mb/s
- 集成10 kΩ上拉电阻
- 无优先上电顺序
- 使能输入和I/O线具有5.5 V过压容限（OVT）
- 这是一款无铅器件
- 封装：SOP - 8
应用领域
- I²C、SMBus、PMBus
- 低电压ASIC电平转换
- 手机、个人数字助理、相机
