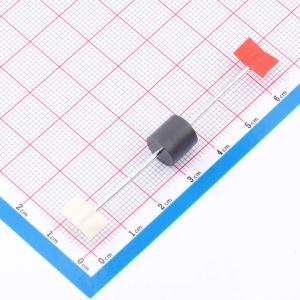

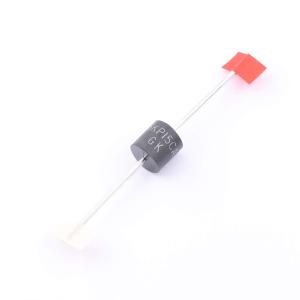

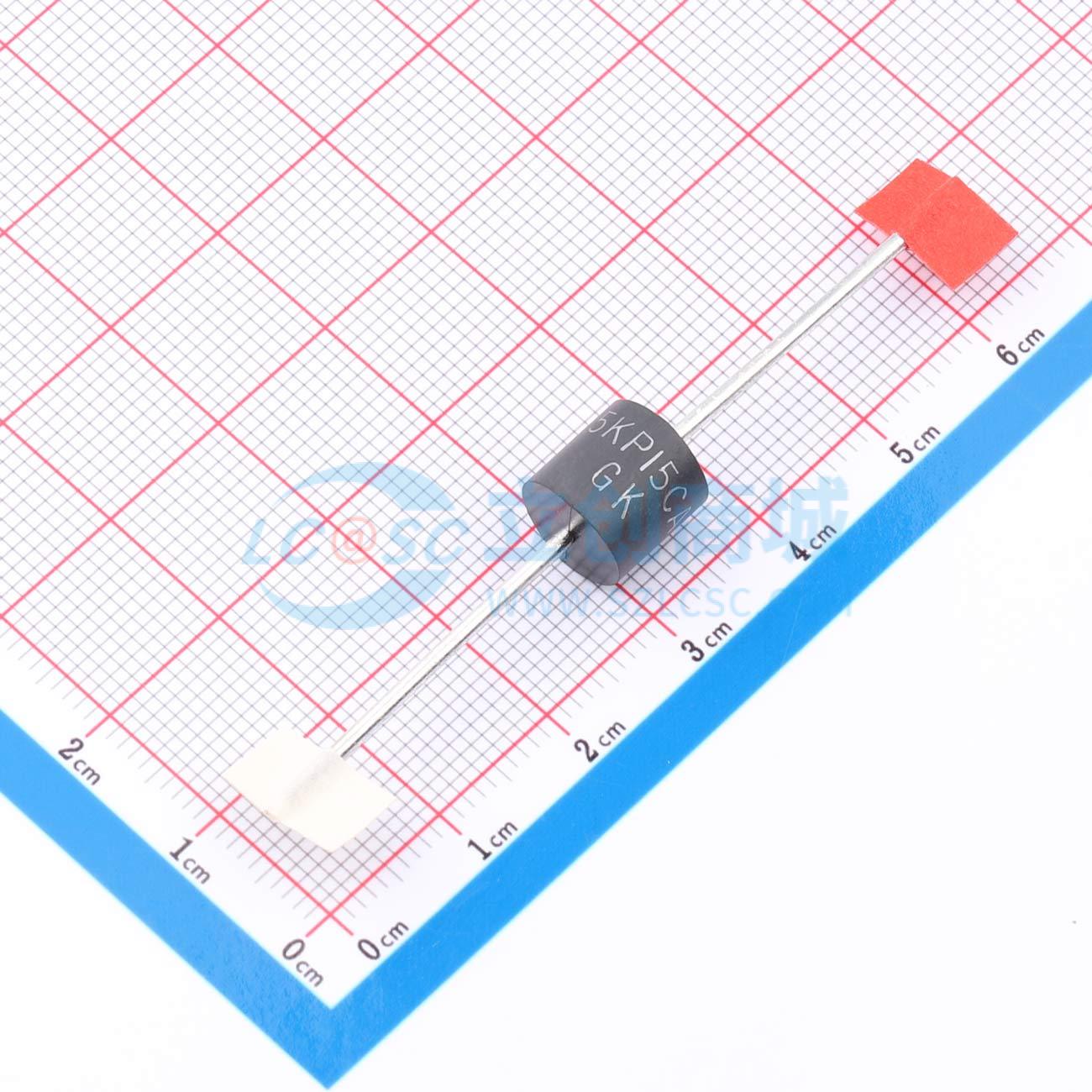

温馨提醒：图片仅供参考，商品以实物为准
5KP15CA
玻璃钝化芯片结、低泄漏、单双向可选、峰值功率高、钳位能力出色、响应速度快的半导体器件
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 具有低漏电、高对档率等优势 ，有较好的高温特性及稳定性。
- 品牌名称
- GOODWORK(固得沃克)
- 商品型号
- 5KP15CA
- 商品编号
- C53477584
- 商品封装
- R-6
- 包装方式
- 盒装
- 商品毛重
- 2.773克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 24.4V | |
| 峰值脉冲电流(Ipp) | 204.92A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 5W | |
| 击穿电压(VBR) | 18.5V | |
| 反向电流(Ir) | 5uA | |
| 工作温度 | -55℃~+150℃ |
商品特性
- P600封装的玻璃钝化芯片结
- 低泄漏
- 单向和双向单元
- 出色的钳位能力
- 在10×1000μs波形下具有5000W的峰值功率能力，重复率（占空比）：0.01%
- 快速响应时间：从0伏到最小击穿电压通常小于1.0ps，在12V以上典型反向电流小于5μA
- 高温焊接：端子处260°C/40秒
- 典型最大温度系数：ΔVBR = 0.1%×VBR（25°C时）×ΔT
- 塑料封装具有UL 94V - 0阻燃性，哑光镀锡无铅
- 无卤且符合RoHS标准
- 典型故障模式是在过压或过流时短路
- 根据JEDEC JESD201A的表4a和4c进行晶须测试
- IEC - 61000 - 4 - 2静电放电防护：空气放电15kV，接触放电8kV
- 根据IEC 61000 - 4 - 2（IEC801 - 2）对数据线进行静电放电保护
- 根据IEC 61000 - 4 - 4（IEC801 - 4）对数据线进行电快速瞬变保护
