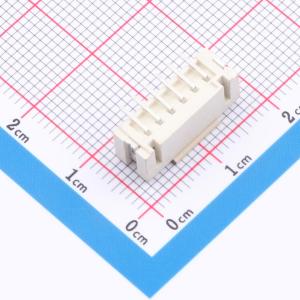

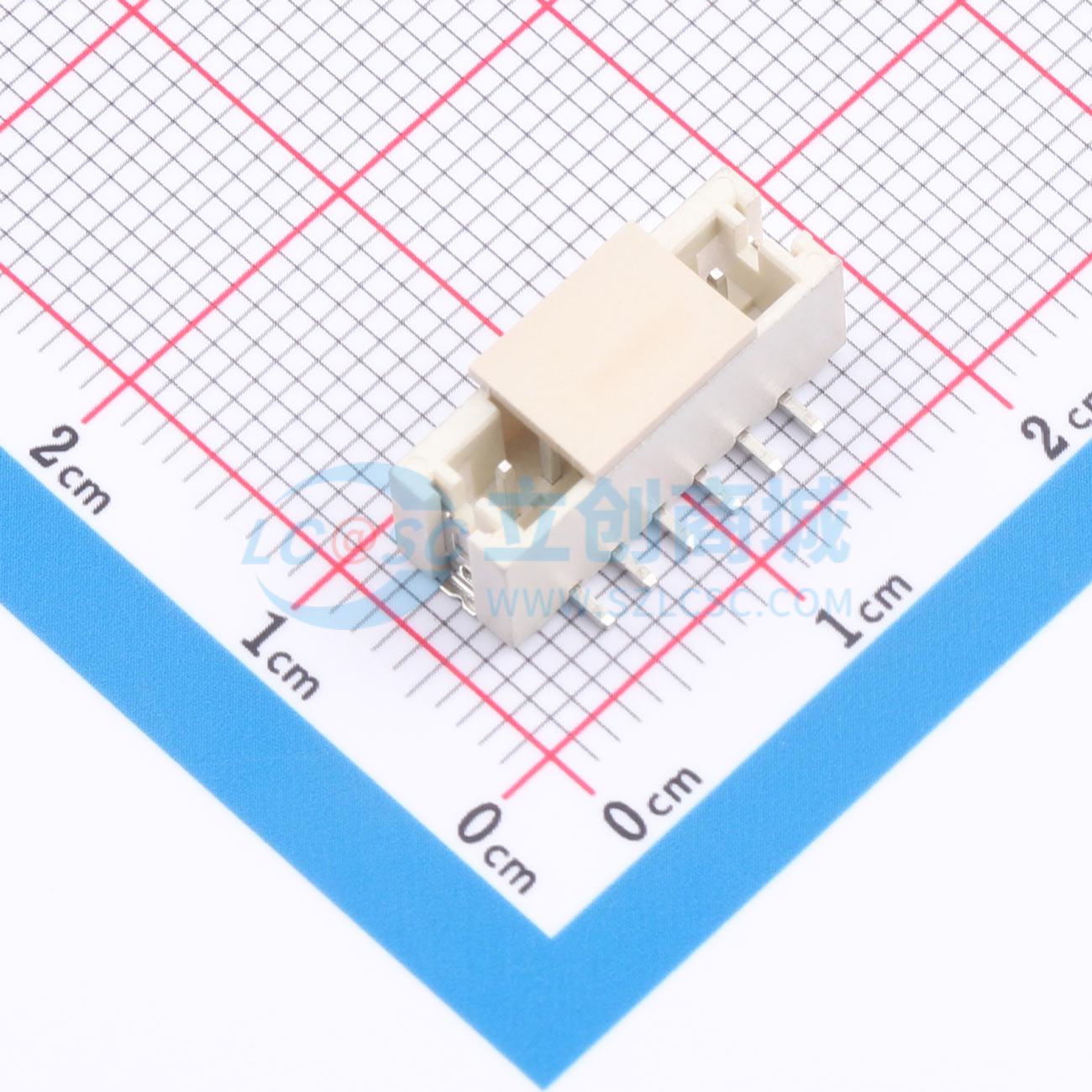

温馨提醒：图片仅供参考，商品以实物为准
SH-PH2.0-6PLT
米色 1x6P 间距:2mm 立贴 系列:PH
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 间距：2.0mm，立贴，系列：PH，配套公头胶壳：C7437205，配套金属端子：C19192977
- 品牌名称
- SHOU HAN(首韩)
- 商品型号
- SH-PH2.0-6PLT
- 商品编号
- C53477410
- 商品封装
- SMD,P=2mm
- 包装方式
- 编带
- 商品毛重
- 0.985571克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x6P | |
| 间距 | 2mm | |
| 安装方式 | 立贴 | |
| 参考系列 | PH | |
| 总PIN数 | 6P | |
| 排数 | 1 | |
| 每排PIN数 | 6 | |
| 行距 | - | |
| 额定电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 触头材质 | 黄铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 125V | |
| 塑料材质 | LCP | |
| 阻燃等级 | UL94V-0 | |
| 颜色 | 米色 | |
| Z轴-板上高度 | 6mm | |
| X轴-板上底边长度(间距线) | 16mm | |
| Y轴-板上底边宽度 | 7.2mm |
商品概述
本规范适用于普通系列型条形连接器（针座）产品的生产与检验。产品额定电压为125V AC/DC，额定电流为2A AC、DC，耐受电压为200V AC/分钟，接触电阻最大为50mΩ，绝缘电阻最小为100MΩ。储存温度范围为-40°C~+85°C，工作温度范围为-25°C~+85°C。适用环境温度为-25°C~+85°C，适用线规为AWG#28~#22，适用PC板厚度为1.2~1.6mm。产品表面不应有有害的缺陷、污垢、裂痕及机械损伤，接触件无锈蚀、镀层氧化、脱落等现象，相同规格应能互换。
