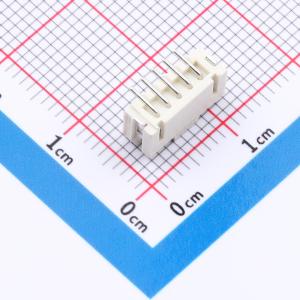

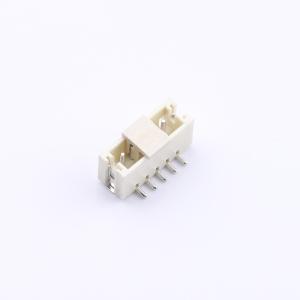

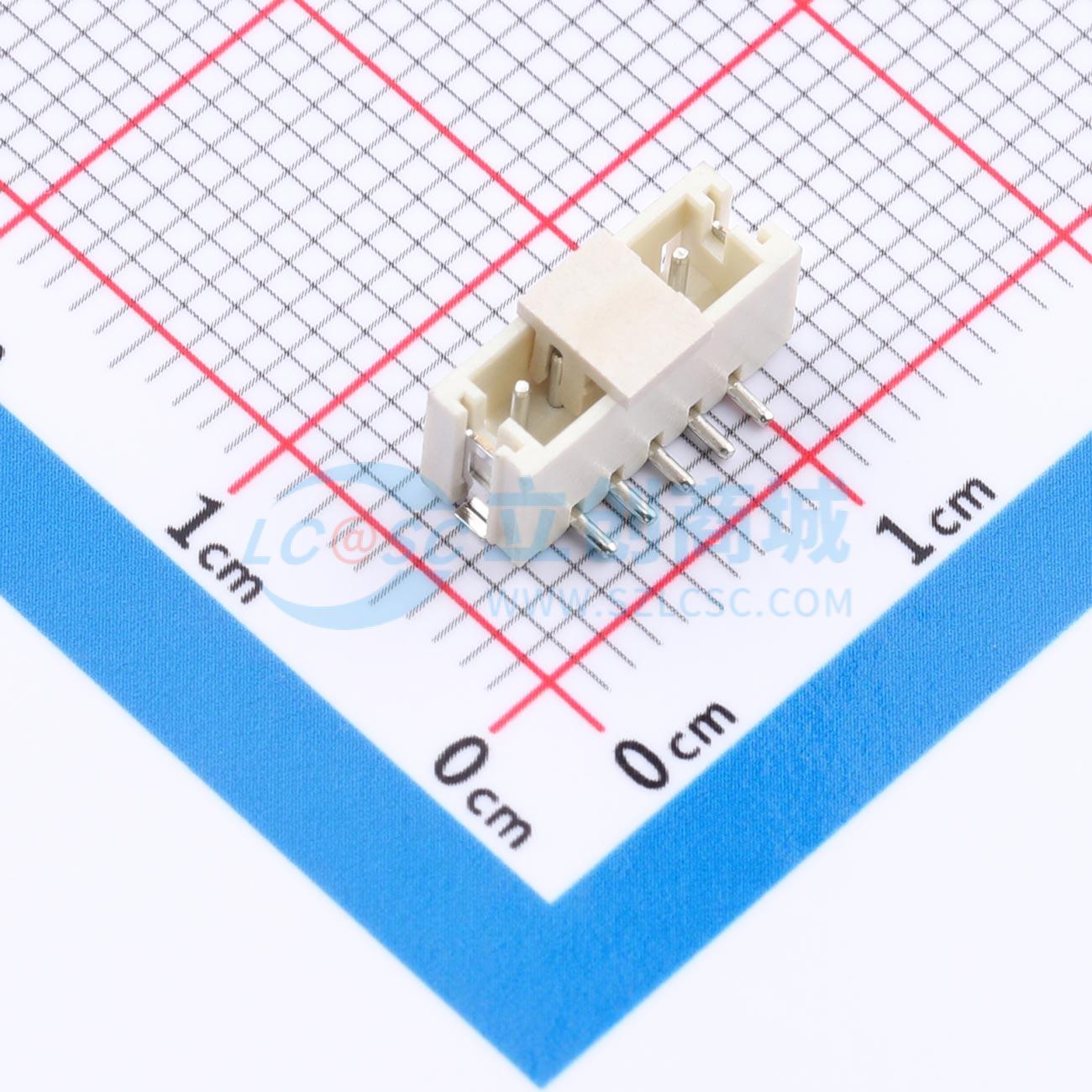

温馨提醒：图片仅供参考，商品以实物为准
SH-ZH1.5-5PLT
米色 1x5P 间距:1.5mm 立贴 系列:ZH
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 间距：1.5mm，P数：1x5P，立贴，系列：ZH，配套公头胶壳：C7437191，配套金属端子：C19192976
- 品牌名称
- SHOU HAN(首韩)
- 商品型号
- SH-ZH1.5-5PLT
- 商品编号
- C53477395
- 商品封装
- SMD,P=1.5mm
- 包装方式
- 编带
- 商品毛重
- 0.4758克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x5P | |
| 间距 | 1.5mm | |
| 安装方式 | 立贴 | |
| 参考系列 | ZH | |
| 总PIN数 | 5P | |
| 排数 | 1 | |
| 每排PIN数 | 5 | |
| 行距 | - | |
| 额定电流 | 1.5A |
| 属性 | 参数值 | |
|---|---|---|
| 触头材质 | 黄铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 125V | |
| 塑料材质 | LCP | |
| 阻燃等级 | UL94V-0 | |
| 颜色 | 米色 | |
| Z轴-板上高度 | 5.05mm | |
| X轴-板上底边长度(间距线) | 10.5mm | |
| Y轴-板上底边宽度 | 5.2mm |
商品概述
本规范内容适用于普通系列型条形连接器（针座）产品的生产与检验。产品表面不应有对制品有害的缺陷、污垢、裂痕及机械损伤；接触件无锈蚀、镀层氧化、脱落等现象，相同规格应能互换。塑件内包装为塑料袋，端子内包装为盘装带料包装，装入（贴上）合格证，注明产品名称、规格型号、数量、生产日期。外包装为纸箱，贴上装箱单，装箱单上注明产品名称、规格型号、数量、出货日期，产品在箱内不晃动。允许用任何方式运输，勿淋湿及机械性损伤。包装完毕的连接器应在环境温度为 -10℃~+40℃，相对湿度 ≤80%，周围空气中没有酸性、碱性及其它腐蚀性气体的库房中贮存。
商品特性
- 额定电压：125V AC/DC
- 额定电流：1.5A AC、DC
- 耐受电压：200V AC/分钟
- 接触电阻：50mΩ（最大值）
- 绝缘电阻：100MΩ（最小值）
- 储存温度范围：-40℃~+85℃
- 工作温度范围：-25℃~+70℃
- 环境温度：-25℃~+85℃
- 适用线规：AWG#26~#32
- 适用PC板厚度：1.2~1.6mm
