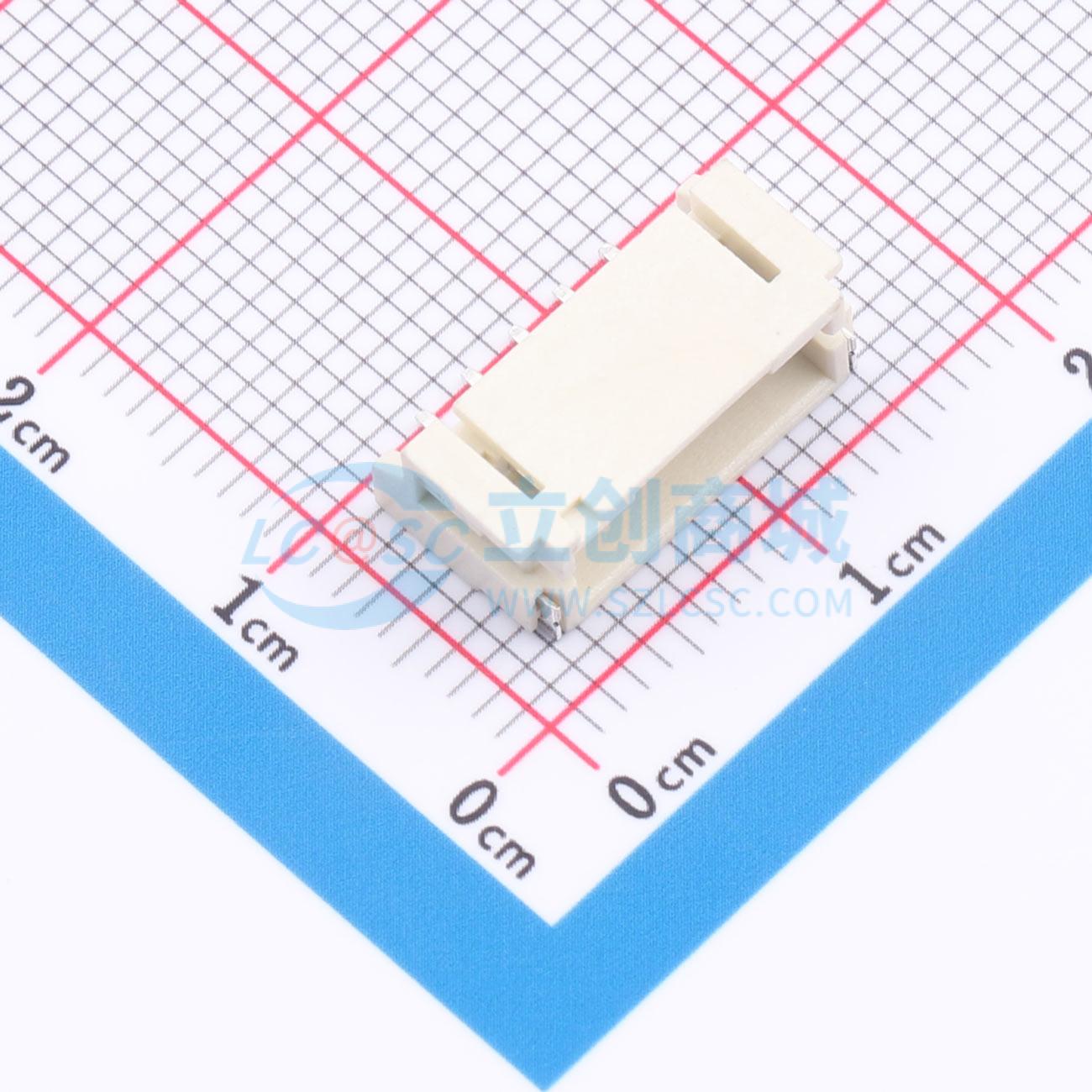

温馨提醒：图片仅供参考，商品以实物为准

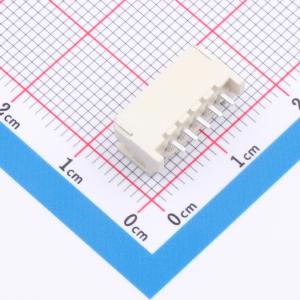

SH-PH2.0-5PWT
米色 1x5P 间距:2mm 卧贴 系列:PH
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 间距：2.0mm，卧贴，系列：PH，配套公头胶壳：C7437204，配套金属端子：C19192977
- 品牌名称
- SHOU HAN(首韩)
- 商品型号
- SH-PH2.0-5PWT
- 商品编号
- C53477404
- 商品封装
- SMD,P=2mm,卧贴
- 包装方式
- 编带
- 商品毛重
- 0.7998克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x5P | |
| 间距 | 2mm | |
| 安装方式 | 卧贴 | |
| 参考系列 | PH | |
| 总PIN数 | 5P | |
| 排数 | 1 | |
| 每排PIN数 | 5 | |
| 行距 | - | |
| 额定电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 触头材质 | 黄铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 125V | |
| 塑料材质 | LCP | |
| 阻燃等级 | UL94V-0 | |
| 颜色 | 米色 | |
| Z轴-板上高度 | 5.6mm | |
| X轴-板上底边长度(间距线) | 14mm | |
| Y轴-板上底边宽度 | 8.7mm |
商品概述
规格涵盖条形连接器（针座）产品的生产与检验。额定电压为125V AC/DC，额定电流为2A AC、DC，耐受电压为200V AC/分钟，接触电阻最大50mΩ，绝缘电阻最小100MΩ。存储温度范围为 -40°C~+85°C，工作温度范围为 -25°C~+85°C。适用环境温度为 -25°C~+85°C，适用线规为AWG#28~#22，适用PC板厚度为1.2~1.6mm。产品表面应无有害缺陷、污垢、裂痕及机械损伤，接触件无锈蚀、镀层氧化和脱落现象，相同规格产品应能互换。包装方面，塑件内包装为塑料袋，端子内包装为盘装带料包装并注明产品相关信息，外包装为纸箱并贴有注明产品信息的装箱单，产品在箱内不能晃动。运输允许任何方式，但不能淋湿和有机械损伤。贮存时，包装好的连接器应存放在环境温度 -10°C~+40°C、相对湿度 ≤80%且无酸性、碱性及其他腐蚀性气体的库房中。
