温馨提醒：图片仅供参考，商品以实物为准

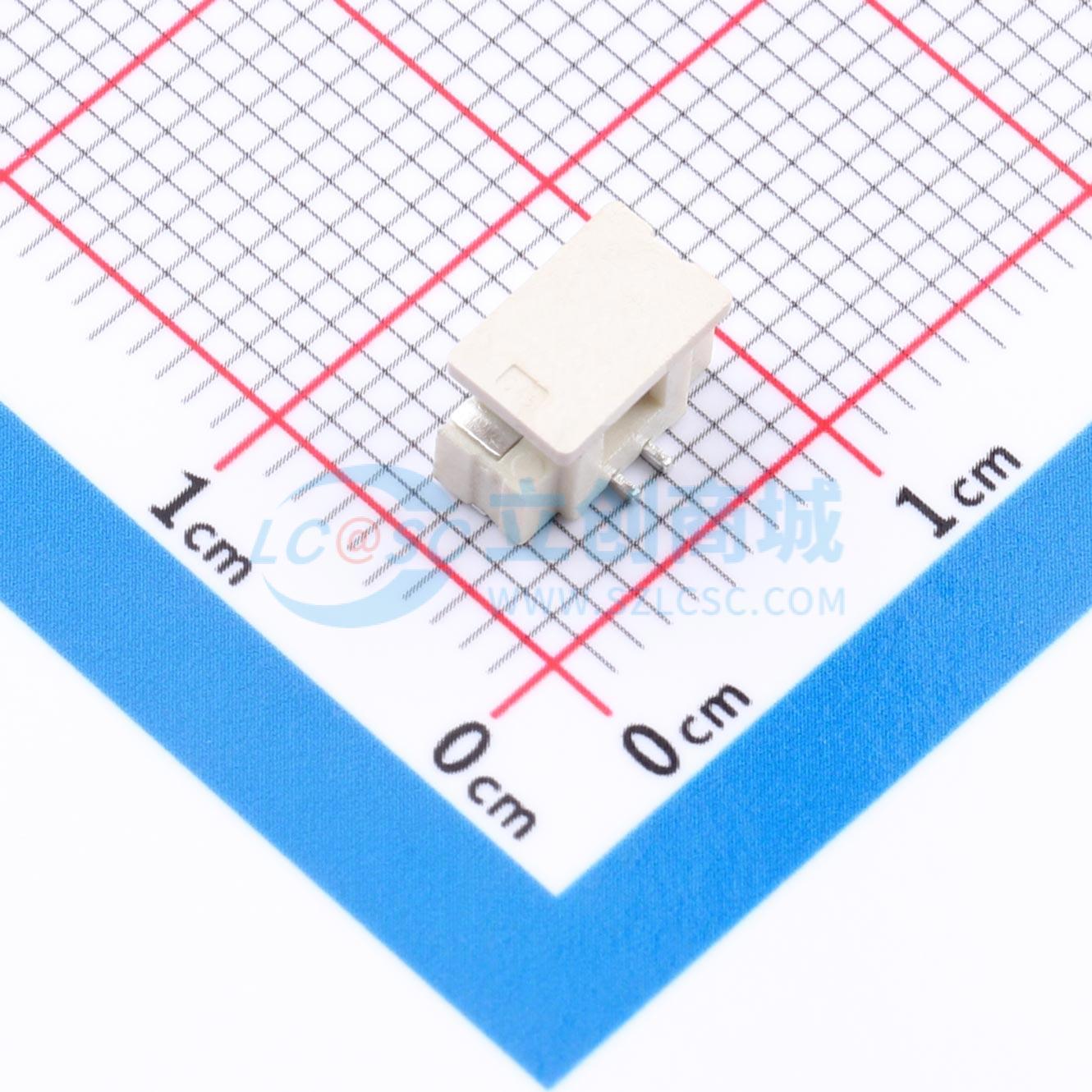

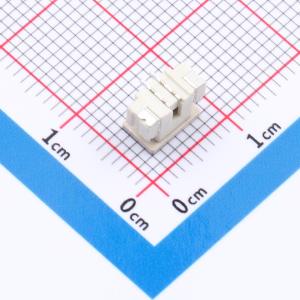

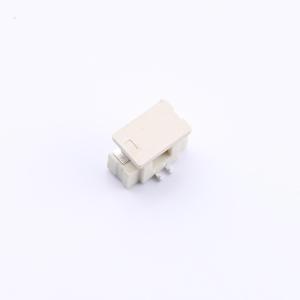

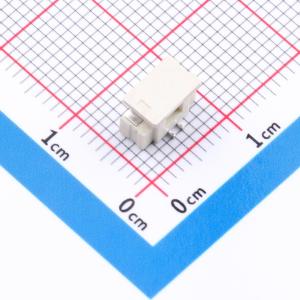

SH-MX1.25-2PLT
米色 1x2P 间距:1.25mm 立贴 系列:PicoBlade(MX 1.25)
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 间距：1.25mm，P数：1x2P，立贴，系列：MX1.25，配套公头胶壳：C7437163，配套金属端子：C19192974
- 品牌名称
- SHOU HAN(首韩)
- 商品型号
- SH-MX1.25-2PLT
- 商品编号
- C53477385
- 商品封装
- SMD,P=1.25mm
- 包装方式
- 编带
- 商品毛重
- 0.340467克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x2P | |
| 间距 | 1.25mm | |
| 安装方式 | 立贴 | |
| 参考系列 | PicoBlade(MX 1.25) | |
| 总PIN数 | 2P | |
| 排数 | 1 | |
| 每排PIN数 | 2 | |
| 行距 | - | |
| 额定电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 触头材质 | 黄铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 125V | |
| 塑料材质 | LCP | |
| 阻燃等级 | UL94V-0 | |
| 颜色 | 米色 | |
| Z轴-板上高度 | 4.65mm | |
| X轴-板上底边长度(间距线) | 7.5mm | |
| Y轴-板上底边宽度 | 4.3mm |
商品概述
本规范适用于普通系列型条形连接器（针座）产品的生产与检验。产品额定电压为 125V AC/DC，额定电流为 1A AC、DC，耐压为 200V AC/分钟，接触电阻最大 50mΩ，绝缘电阻最小 100MΩ。储存温度范围为 -40℃~+85℃，工作温度范围为 -25℃~+70℃。适用环境温度为 -25℃~+85℃，适用线规为 AWG#28~#32，适用 PC 板厚度为 1.2~1.6mm。产品表面不应有有害缺陷、污垢、裂痕及机械损伤，接触件无锈蚀、镀层氧化、脱落等现象，相同规格应能互换。包装方面，塑件内包装为塑料袋，端子内包装为盘装带料包装，注明产品名称、规格型号、数量、生产日期；外包装为纸箱，贴装箱单并注明相关信息，产品在箱内不晃动。运输允许任何方式，但勿淋湿及造成机械性损伤。贮存时，包装完毕的连接器应在 -10℃~+40℃、相对湿度 ≤80% 且无酸性、碱性及其他腐蚀性气体的库房中存放。
