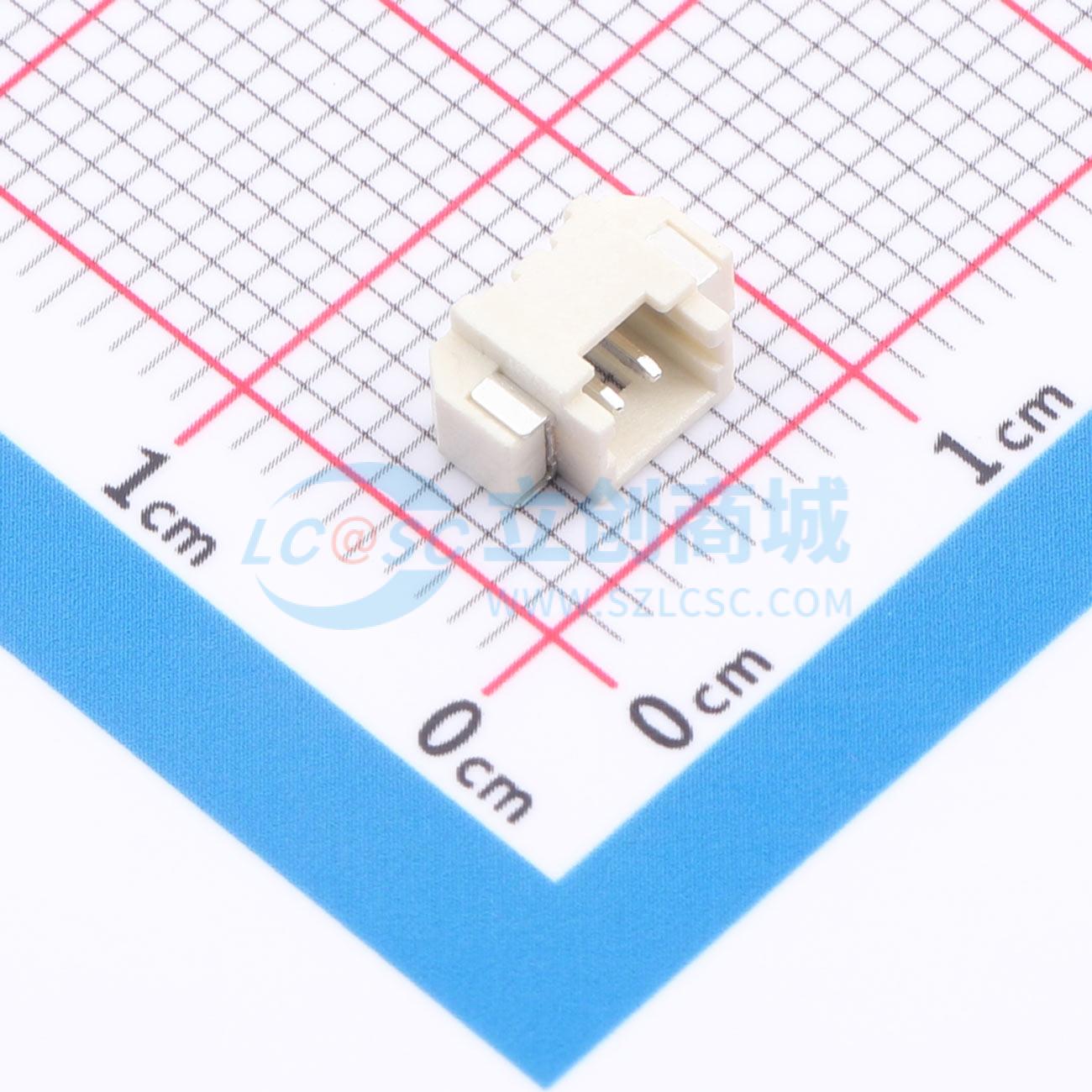

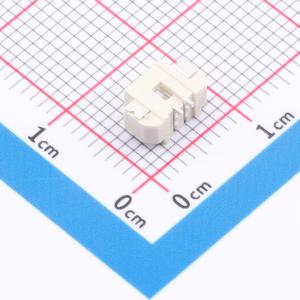

温馨提醒：图片仅供参考，商品以实物为准
SH-MX1.25-2PWT
米色 1x2P 间距:1.25mm 卧贴 系列:PicoBlade(MX 1.25)
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 间距：1.25mm，P数：1x2P，卧贴，系列：MX1.25，配套公头胶壳：C7437163，配套金属端子：C19192974
- 品牌名称
- SHOU HAN(首韩)
- 商品型号
- SH-MX1.25-2PWT
- 商品编号
- C53477378
- 商品封装
- SMD,P=1.25mm,卧贴
- 包装方式
- 编带
- 商品毛重
- 0.2623克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x2P | |
| 间距 | 1.25mm | |
| 安装方式 | 卧贴 | |
| 参考系列 | PicoBlade(MX 1.25) | |
| 总PIN数 | 2P | |
| 排数 | 1 | |
| 每排PIN数 | 2 | |
| 行距 | - | |
| 额定电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 触头材质 | 黄铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 125V | |
| 塑料材质 | LCP | |
| 阻燃等级 | UL94V-0 | |
| 颜色 | 米色 | |
| Z轴-板上高度 | 3.55mm | |
| X轴-板上底边长度(间距线) | 7.5mm | |
| Y轴-板上底边宽度 | 5.3mm |
商品概述
本规范适用于普通系列型条形连接器（针座）产品的生产与检验。产品额定电压为125V AC/DC，额定电流为1A AC、DC，耐受电压为200V AC/分钟，接触电阻最大为50mΩ，绝缘电阻最小为100MΩ。存储温度范围为 -40°C~+85°C，工作温度范围为 -25°C~+85°C。适用环境温度为 -25°C~+85°C，适用线规为AWG#28~#32，适用PC板厚度为1.2~1.6mm。产品表面不应有有害缺陷、污垢、裂痕及机械损伤，接触件无锈蚀、镀层氧化、脱落等现象，相同规格应能互换。
商品特性
- 额定电压：125V AC/DC
- 额定电流：1A AC、DC
- 耐受电压：200V AC/分钟
- 接触电阻：最大50mΩ
- 绝缘电阻：最小100MΩ
- 存储温度范围： -40°C~+85°C
- 工作温度范围： -25°C~+85°C
- 适用环境温度： -25°C~+85°C
- 适用线规：AWG#28~#32
- 适用PC板厚度：1.2~1.6mm
