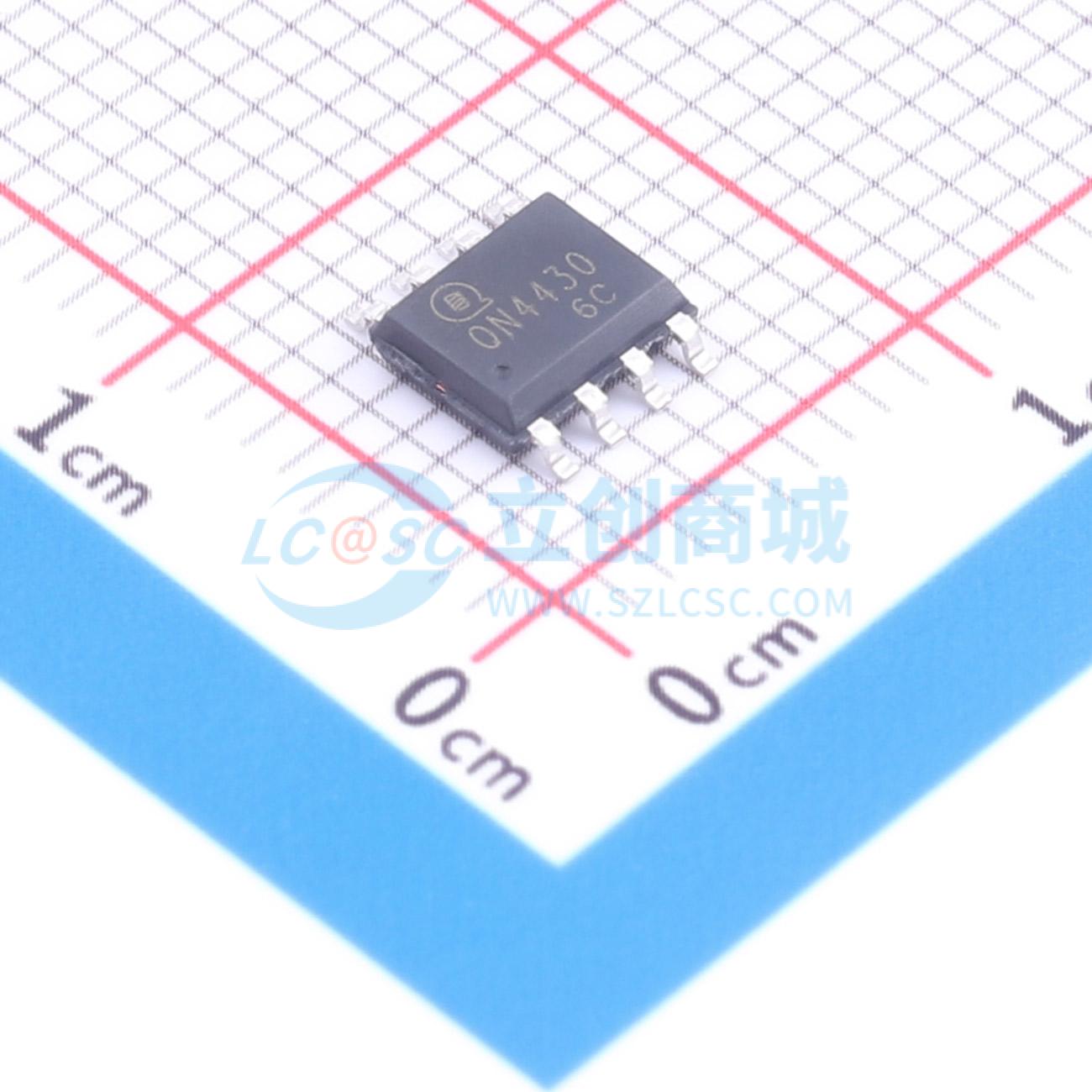

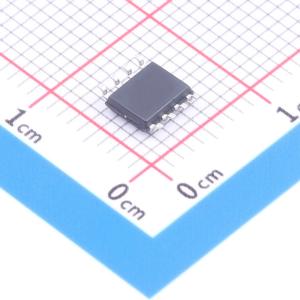

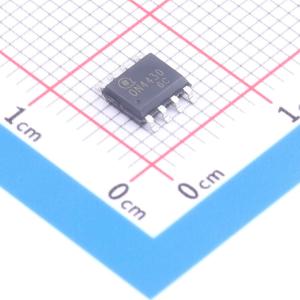

温馨提醒：图片仅供参考，商品以实物为准
QN4430
30V/20A N 沟道 MOSFET 5mΩ@10V 停产
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 30V/20A N 沟道，5mΩ@10V/7.5mΩ@4.5V，80A 超大脉冲电流 + 100mJ 雪崩能量，±20V 宽栅压，-55~150℃宽温环保，适配负载开关 / 电源管理 / PWM
- 品牌名称
- QNHCHIP(乾能惠)
- 商品型号
- QN4430
- 商品编号
- C53474635
- 商品封装
- SOP-8L
- 包装方式
- 编带
- 商品毛重
- 0.1135克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 5mΩ@10V | |
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 45nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 1.984nF | |
| 反向传输电容(Crss) | 181pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 216pF | |
| 栅极电压(Vgs) | ±20V |
商品特性
- 30V、20A
- RDS(ON) < 6mΩ（VGS = 10V时）
- RDS(ON) < 8.6mΩ（VGS = 4.5V时）
- 先进的沟槽技术
- 提供出色的RDS(ON)和低栅极电荷
- 获得无铅产品认证
应用领域
- 负载开关
- PWM应用
- 电源管理
