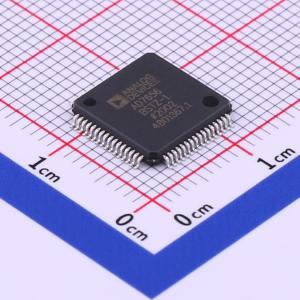

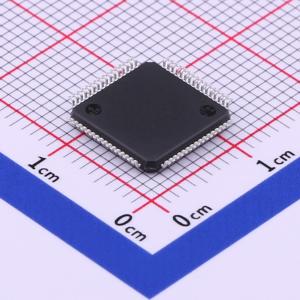

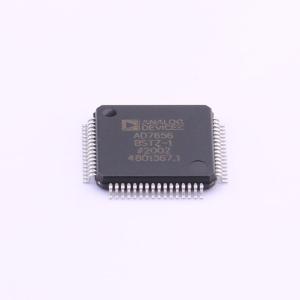

温馨提醒：图片仅供参考，商品以实物为准
AD7656BSTZ-1-RL
250 KSPS、6通道、同步采样双极性16位ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 250kSPS、六通道、同步采样双极性16/14/12位ADC
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7656BSTZ-1-RL
- 商品编号
- C55614
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 编带
- 商品毛重
- 5.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 250kHz | |
| 通道数 | 6 | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | 并行；串行 | |
| 差分输入 | - |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 3LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 88dB | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 25ppm/℃ | |
| ADC架构 | SAR | |
| 静态电流 | 18mA |
商品特性
- 与AD7656/AD7657/AD7658引脚兼容、软件兼容，去耦要求降低
- 6个独立ADC
- 真双极性模拟输入引脚/软件可选范围：±10V、±5V
- 高吞吐速率：250kSPS
- iCMOS工艺技术
- 低功耗140mW（250kSPS，5V电源）
- 高抗噪性能，宽带宽
- 信噪比(SNR)88dB（输入频率10kHz时）
- 片内基准电压及缓冲
- 高速并行、串行和菊花链接口模式
- 高速串行接口SPI/QSPI/MICROWIRE、DSP兼容
- 待机模式：最大315μW
- 64引脚LQFP封装
- AD7656 - 1/AD7657 - 1/AD7658 - 1分别是AD7656/AD7657/AD7658降低去耦要求的引脚和软件兼容版本，均内置6个16/14/12位、快速、低功耗逐次逼近型ADC，并集成到一个封装中，采用iCMOS工艺（工业级CMOS）设计。
- iCMOS是一种将高压硅与亚微米CMOS及互补双极性技术相结合的工艺。通过这种工艺，可开发在33V高压下工作的高性能模拟IC，其体积性能比是以往的高压器件所无法实现的。与采用传统CMOS工艺的模拟IC不同，iCMOS组件不但可以输入双极性信号，同时还能提升性能，大幅降低功耗并减小封装尺寸。
- 三款器件的吞吐速率高达250kSPS，并且内置低噪声、宽带宽采样保持放大器，可处理最高4.5MHz的输入频率。
- 转换过程与数据采集利用CONVST信号和内部振荡器进行控制。三个CONVST引脚（CONVSTA、CONVSTB和CONVSTC）允许三对ADC独立地进行同步采样。
- AD7656 - 1/AD7657 - 1/AD7658 - 1具有一个高速并行接口和一个高速串行接口，为器件与微处理器或DSP的接口连接创造了条件。选择串行接口模式时，每个器件都允许多个ADC以菊花链形式连接至单个串行接口。
- 三款器件均可在±4×VREF范围和±2×VREF范围内支持真双极性输入信号。此外还内置一个2.5V片内基准电压源。
应用领域
- 电力线路监控和测量系统
- 仪表和控制系统
- 多轴定位系统
