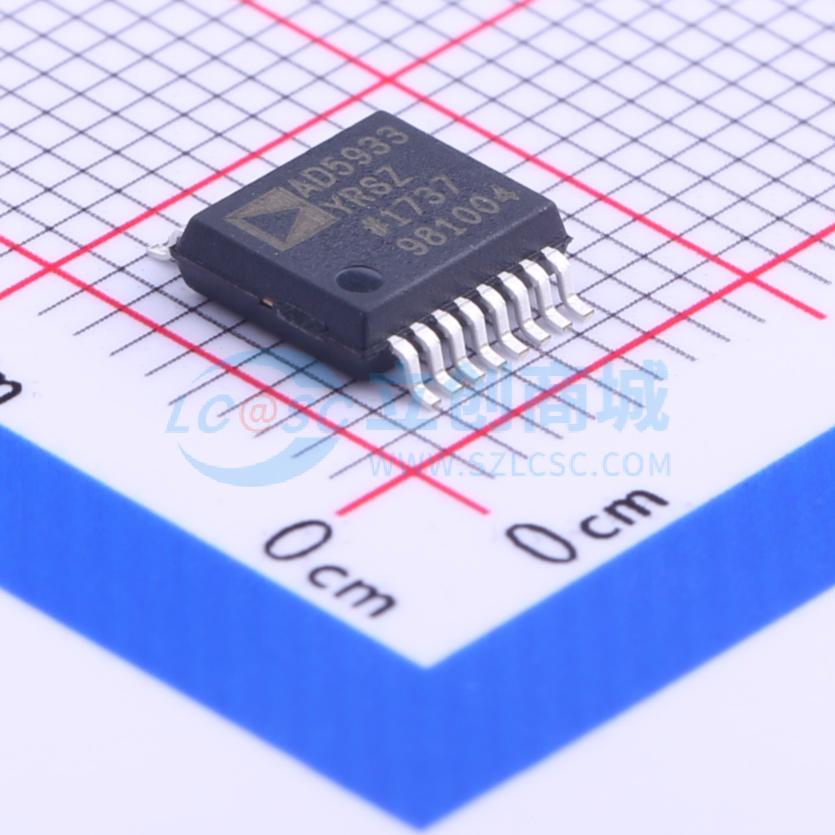

温馨提醒：图片仅供参考，商品以实物为准

AD5933YRSZ-REEL7

1 MSPS, 12位阻抗转换器，网络分析仪

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 1MSPS、12位阻抗转换器网络分析仪
品牌名称: ADI(亚德诺)
商品型号: AD5933YRSZ-REEL7
商品编号: C57767
商品封装: SSOP-16-208mil
包装方式: 编带
商品毛重: 0.7克(g)

商品参数

商品概述

AD5933是一款高精度阻抗转换系统解决方案，它将片上频率发生器与12位、1 MSPS的模数转换器（ADC）相结合。频率发生器可使外部复阻抗以已知频率被激励。来自阻抗的响应信号由片上ADC采样，片上DSP引擎会进行离散傅里叶变换（DFT）处理。DFT算法会在每个输出频率下返回一个实部（R）和虚部（I）数据字。

经过校准后，沿扫描范围内每个频率点的阻抗幅值和相对相位都能轻松计算得出。这可通过片外利用实部和虚部寄存器内容来完成，这些内容可从串行I²C接口读取。

商品特性

可编程输出峰峰值激励电压，最高频率可达100 kHz
通过串行I²C接口实现可编程频率扫描功能
27位频率分辨率（<0.1 Hz）
阻抗测量范围为1 kΩ至10 MΩ
借助额外措施可测量100 Ω至1 kΩ的阻抗
内置温度传感器（±2°C）
可选内部系统时钟
具备相位测量能力
系统精度为0.5%
电源工作电压范围为2.7 V至5.5 V
温度范围：-40°C至+125°C
16引脚SSOP封装
符合汽车应用要求

应用领域

电化学分析
生物电阻抗分析
阻抗谱分析
复阻抗测量
腐蚀监测与防护设备
生物医学和汽车传感器
接近感应
无损检测
材料特性分析
燃料/电池单元状态监测

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	1MHz
	通道数	1
	工作电压	2.7V~5.5V
	接口类型	I2C
	差分输入	-
	积分非线性	-

	属性	参数值
	工作温度	-40℃~+125℃
	信噪比	60dB
	时钟/振荡器	内置；外置
	时钟频率(fc)	16.776MHz
	可变增益	支持
	温度传感器	内置
	静态电流	700nA
