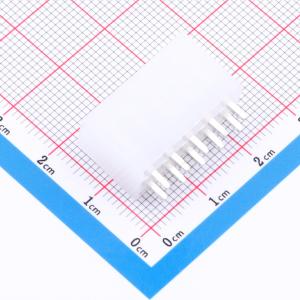

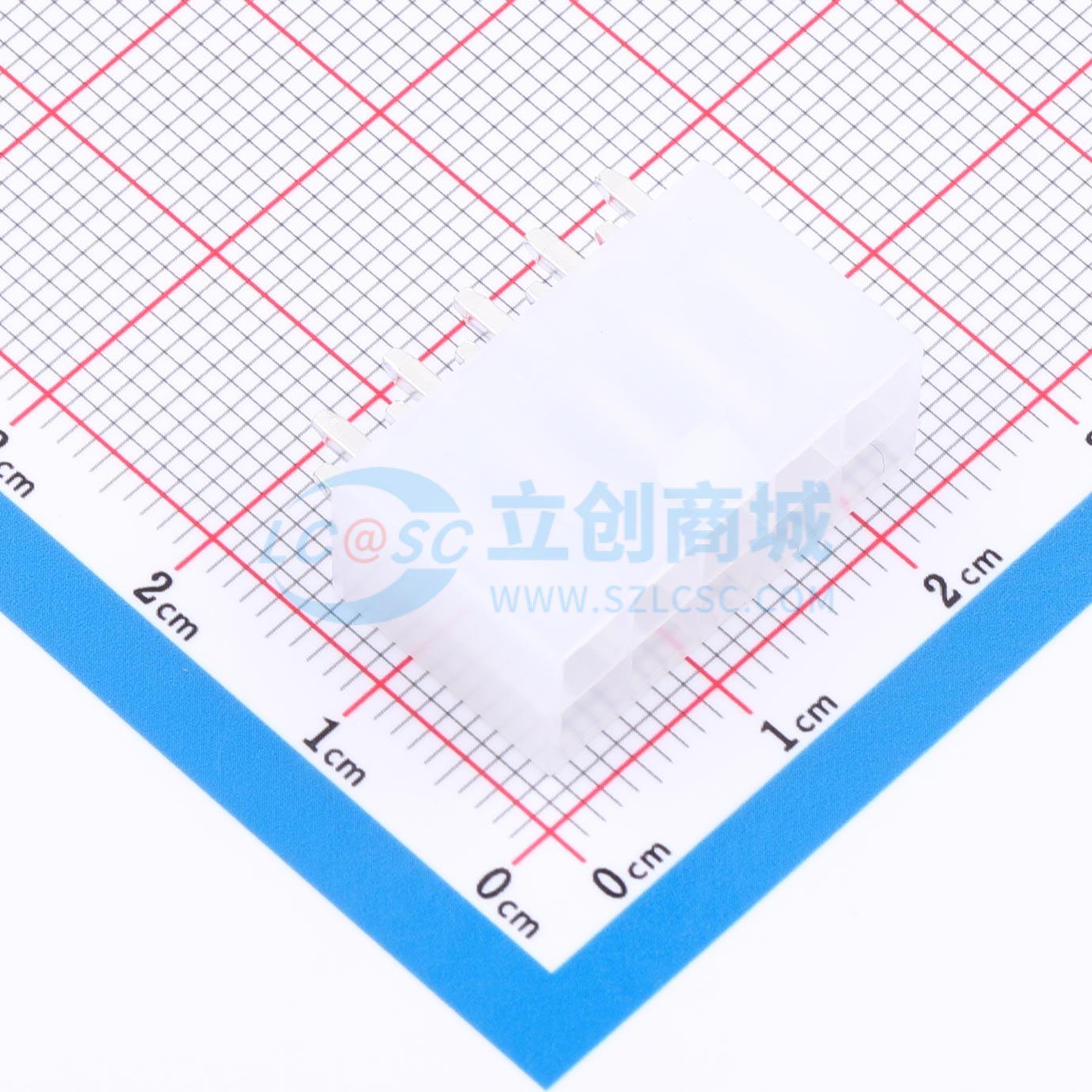

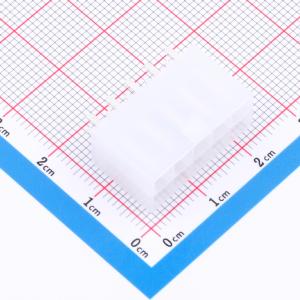

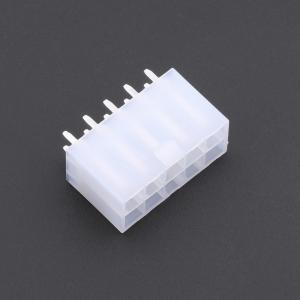

温馨提醒：图片仅供参考，商品以实物为准
HC-5569-2x5A(P)
2x5P 间距:4.2mm 直插 系列:Mini-Fit(MX 4.2)
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 针座5569-2x5A 直针实心 4.2mm 透明（无棱）
- 品牌名称
- HC(虹成电子)
- 商品型号
- HC-5569-2x5A(P)
- 商品编号
- C53454795
- 商品封装
- 插件,P=4.2mm
- 包装方式
- 袋装
- 商品毛重
- 2.764克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 2x5P | |
| 间距 | 4.2mm | |
| 安装方式 | 直插 | |
| 参考系列 | Mini-Fit(MX 4.2) | |
| 总PIN数 | 10P | |
| 排数 | 2 | |
| 每排PIN数 | 5 | |
| 行距 | 4.2mm | |
| 额定电流 | 7A |
| 属性 | 参数值 | |
|---|---|---|
| 触头材质 | 铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 300V | |
| 塑料材质 | PA66 | |
| 颜色 | 透明色 | |
| Z轴-板上高度 | 13mm | |
| X轴-板上底边长度(间距线) | 22.2mm | |
| Y轴-板上底边宽度 | 9.65mm |
商品概述
适用基板厚度为1.6mm ~ 2.0mm，温度范围为 -25℃ ~ 85℃，额定电压为300V AC/DC，额定电流为7A，接触电阻 ≤ 0.015Ω，绝缘电阻 ≥ 1000MΩ，耐压为1000V AC/minute。
商品特性
- 适用基板厚度：1.6mm ~ 2.0mm
- 温度范围： -25℃ ~ 85℃
- 额定电压：300V AC/DC
- 额定电流：7A
- 接触电阻： ≤ 0.015Ω
- 绝缘电阻： ≥ 1000MΩ
- 耐压：1000V AC/minute
