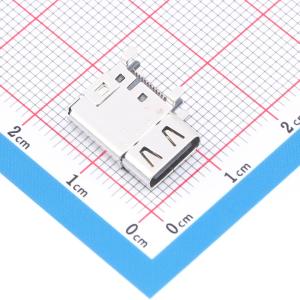

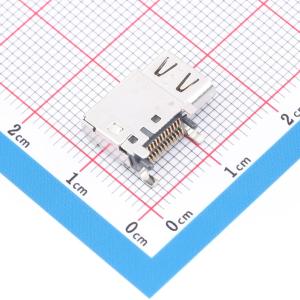

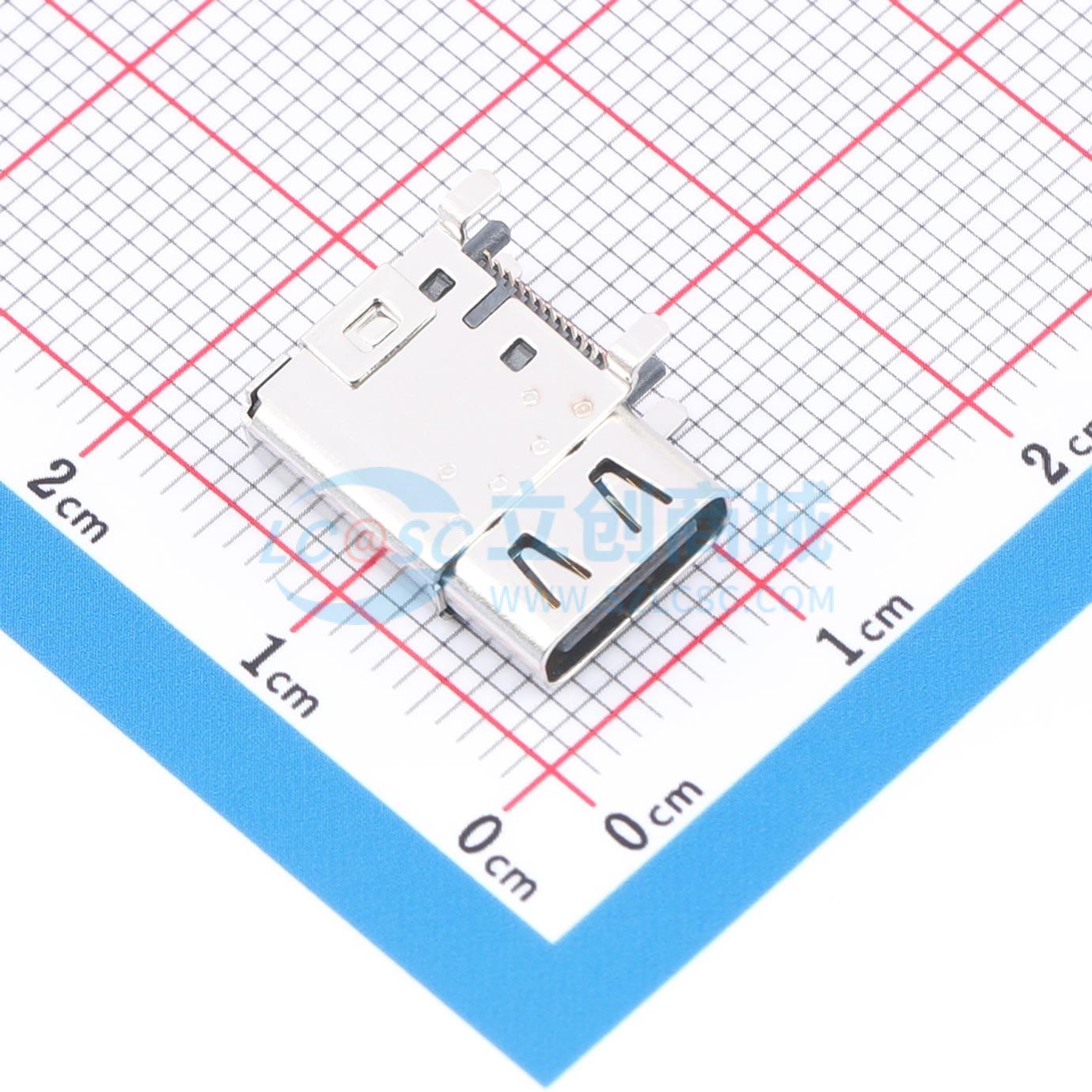

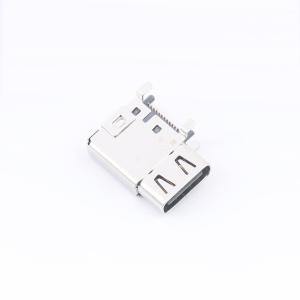

温馨提醒：图片仅供参考，商品以实物为准
HC-TYPE-C-24P-037A
Type-C 母
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TYPE-C母座 TYPE-C-24P 侧插母座 CH=5.06MM 柱高1.6MM
- 品牌名称
- HC(虹成电子)
- 商品型号
- HC-TYPE-C-24P-037A
- 商品编号
- C53454803
- 商品封装
- 插件
- 包装方式
- 编带
- 商品毛重
- 2.339556克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB连接器 | |
| 连接器类型 | Type-C | |
| 协议标准 | USB 3.1 | |
| 公母 | 母 | |
| 触点数量 | 24P | |
| 端口数量 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 - 电源 | 5A | |
| 插拔寿命 | 1万次 | |
| 中心高度(CH) | 5.06mm | |
| 体长(L) | 14.3mm | |
| 胶芯颜色 | 黑色 | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 外壳材料为黑色液晶聚合物（LCP）
- 端子采用铜合金，接触区域镀金，焊尾闪镀金，整体镀镍打底
- 中板材料为不锈钢
- 外壳为镀镍不锈钢
- Vbus引脚额定电流为5.0A，Vconn引脚额定电流为1.25A，其他引脚额定电流为0.25A
- 接触电阻为40mΩ
- 绝缘电阻最小为100MΩ
- 介电耐压最小为100VAC
- 工作温度范围为 -40°C ~ +85°C
- 插拔力为5 ~ 20N
- 拔出力为8 ~ 20N
- 耐久性为10000次循环
- 推荐工艺：电路板上的峰值温度应保持在260°C
