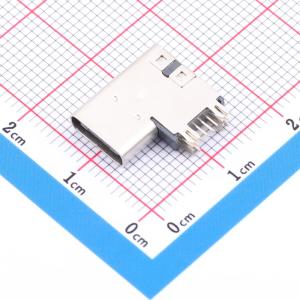

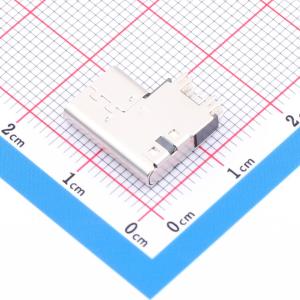

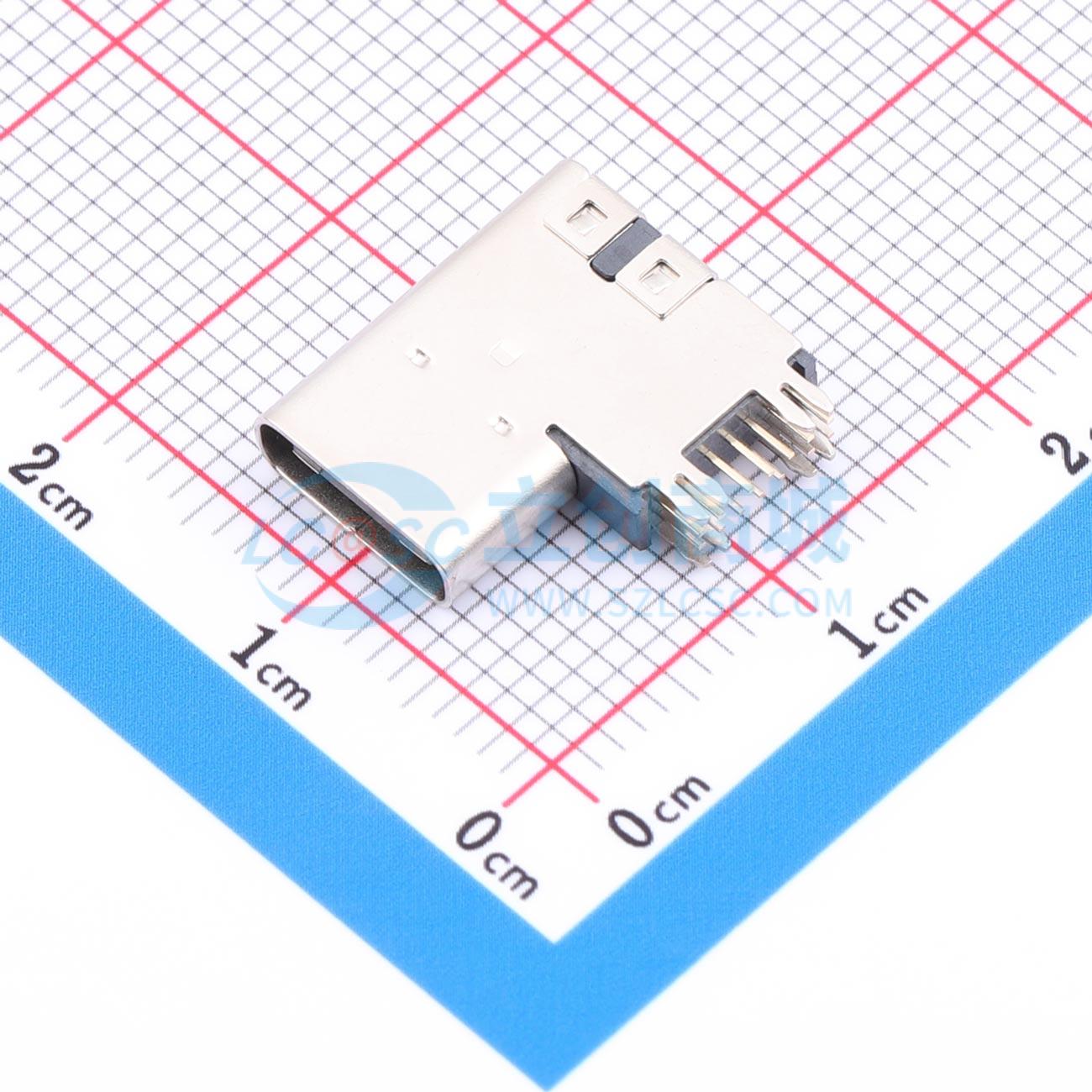

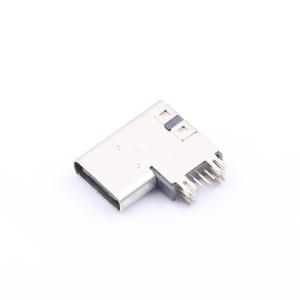

HC-TYPE-C-14P-004A
Type-C 母
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TYPE-C母座 TYPE-C-14PIN 侧插垫高2.6mm CH=7.20 四鱼叉脚加盖 引脚1.6mm 304不锈钢
- 品牌名称
- HC(虹成电子)
- 商品型号
- HC-TYPE-C-14P-004A
- 商品编号
- C53454806
- 商品封装
- 插件
- 包装方式
- 盒装
- 商品毛重
- 1.708克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB连接器 | |
| 连接器类型 | Type-C | |
| 协议标准 | USB 2.0 | |
| 公母 | 母 | |
| 触点数量 | 14P | |
| 端口数量 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 - 电源 | 3A | |
| 插拔寿命 | 1万次 | |
| 中心高度(CH) | 7.2mm | |
| 体长(L) | 14mm | |
| 胶芯颜色 | 黑色 | |
| 工作温度 | -55℃~+85℃ |
商品特性
- 电气性能：
- 额定电流：3.0A MAX
- 接触阻抗：30 毫欧 MAX
- 耐电压：150V AC / 1mA MAX
- 绝缘阻抗：150V DC / 100 兆欧 MIN
- 机械性能：
- 插入力：5~20N
- 拔出力：8~20N
- 使用寿命：10000 次
- 材料：
- 外壳：SUS 304 12H，厚度 0.30mm
- 后盖：SUS 304 12H，厚度 0.25mm
- 中夹片：SUS 301 3/4H，厚度 0.15mm
- PIN 针：黄铜 EH，厚度 0.15mm
- 塑胶：LCP + 30%GF 黑色
- 电镀：
- 端子：接触点镀金 1 微英寸 ± 20%，PIN 脚焊接区域镀金 G/F
- 外壳：镀镍 50 微英寸 MIN（盐雾 24H）
- 电镀品需做粘锡测试，粘锡面积达到 95%以上
- SMT 回流焊（峰值 260°C ± 5°C）不能起泡、变色不良（变形在公差范围内）
- 工作温度：-55°C~+85°C
- 盐雾测试：通过 24H 在浓度为 5 ± 1%盐水的盐雾测试无生锈现象
