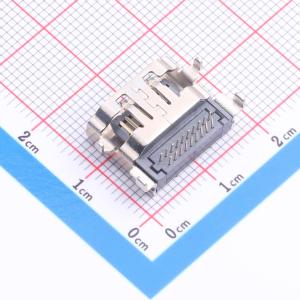

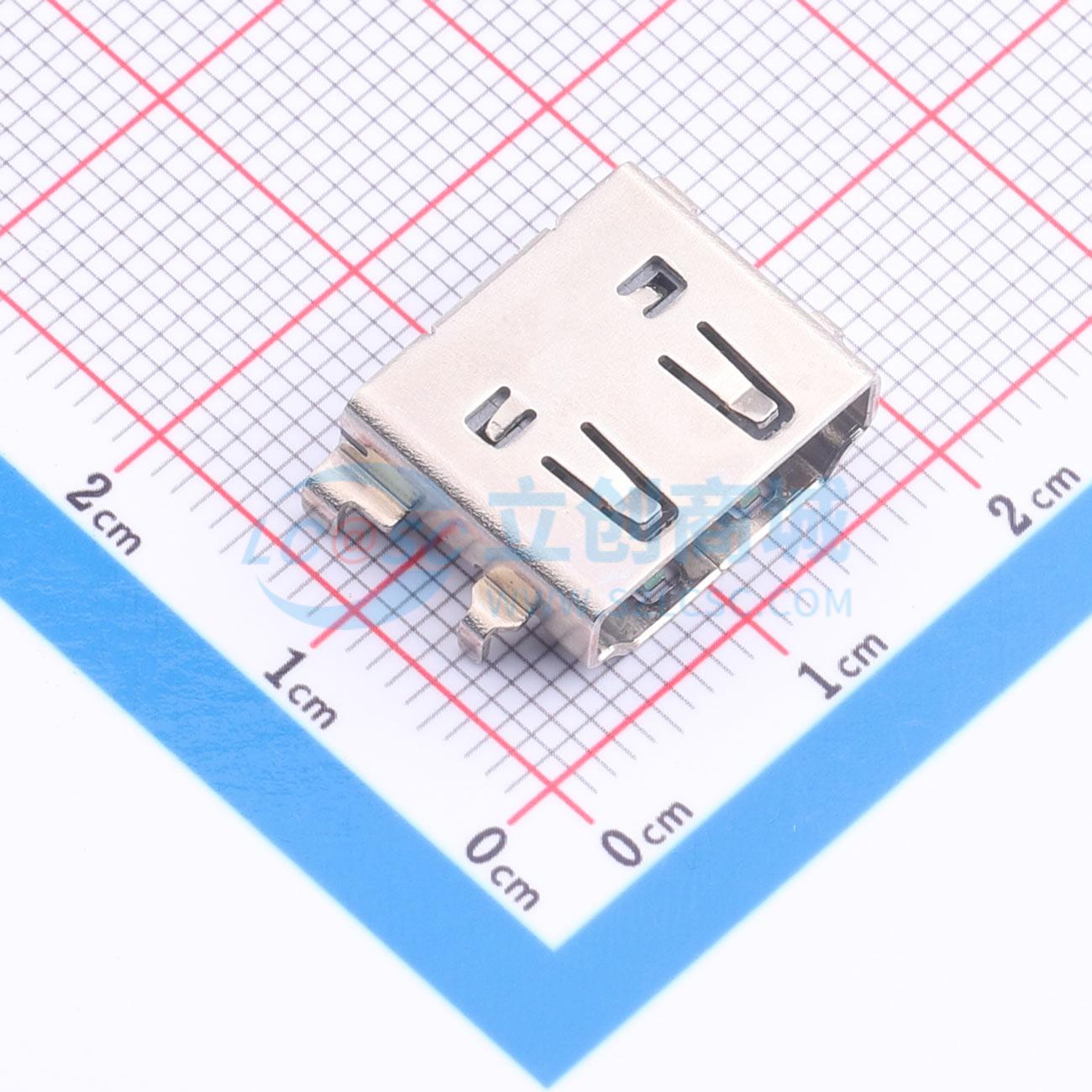

HYCW56-HDMIA19-180B
HDMI A型沉板两排插件
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HDMI A TYPE 沉板1.8 正向沉板板上3.65 端子两排插件DIP
- 品牌名称
- HOAUC(华宇创)
- 商品型号
- HYCW56-HDMIA19-180B
- 商品编号
- C53436593
- 商品封装
- 插件
- 包装方式
- 编带
- 商品毛重
- 2.792克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | HDMI连接器 | |
| 连接器类型 | HDMI-A | |
| 公母 | 母 | |
| 总PIN数 | 19P |
| 属性 | 参数值 | |
|---|---|---|
| 安装方式 | 沉板 | |
| 额定电流 | 500mA | |
| 额定电压 | 500V | |
| 工作温度 | -20℃~+85℃ |
商品特性
- 外壳材料：LCP + 40%玻璃纤维，黑色，UL94 V - 0等级
- 触点材料：黄铜（C2680）
- 外壳材料：黄铜（C2680）
- 触点电镀：底层镀镍5μm，触点功能区闪镀金，焊接区镀金或镀锡
- 外壳电镀：镀镍
- 插入力：最大44.1N（4.5KGF）
- 拔出力：4.9N ~ 39.2N（0.5KGF ~ 4.0KGF）
- 耐久性：5000次循环
- 额定电流：0.5A
- 低电平接触电阻：触点最大30mΩ（初始值），外壳最大50mΩ（初始值）
- 绝缘电阻：未配对时，500V直流下最小100MΩ；配对时，150V直流下最小10MΩ
- 介电耐压：配对时300V交流60秒，未配对时500V交流60秒
- 红外回流焊：电路板峰值温度需在260±5°C下保持10秒
- 存储温度范围：-20°C ~ 85°C（功能无损失）
- 符合RoHS标准或无卤标准
