温馨提醒：图片仅供参考，商品以实物为准

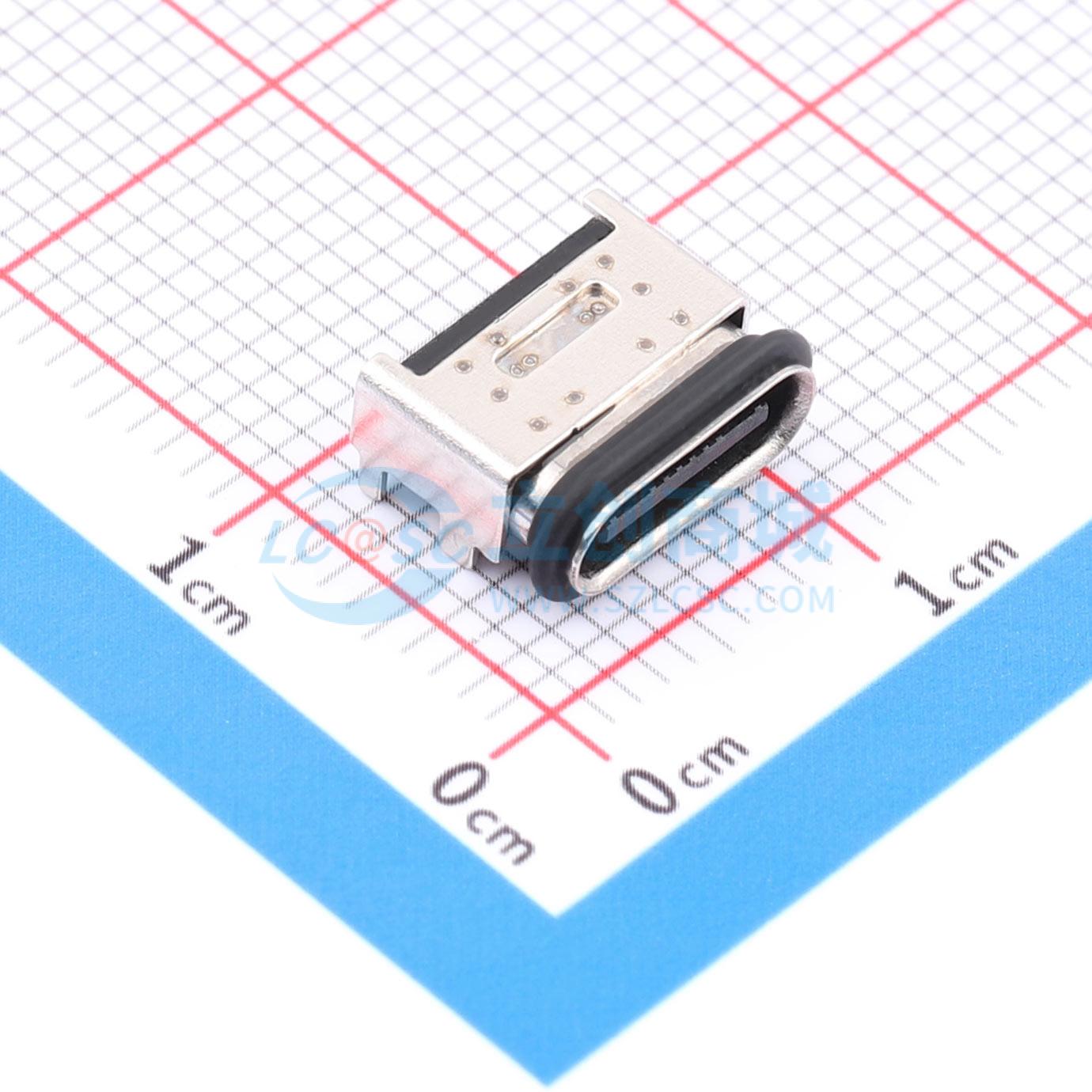

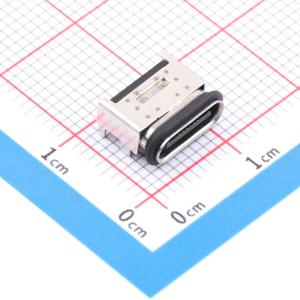

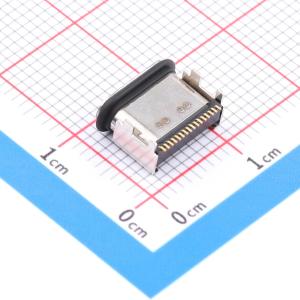

HYCW666-USBC16-790B
Type-C 母 卧贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 防水IPX8 TYPE C 16P L7.9 TID认证母座板上SMT 外壳四脚DIP
- 品牌名称
- HOAUC(华宇创)
- 商品型号
- HYCW666-USBC16-790B
- 商品编号
- C53436594
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.848276克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB连接器 | |
| 连接器类型 | Type-C | |
| 协议标准 | USB 3.1 | |
| 公母 | 母 | |
| 安装方式 | 卧贴 | |
| 触点数量 | 16P | |
| 端口数量 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 - 电源 | 5A | |
| 额定电压 | 100V | |
| 插拔寿命 | 1万次 | |
| 体长(L) | 7.9mm | |
| 胶芯颜色 | 黑色 | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 外壳材料为PA9T
- 触点材料为C7025
- EMI弹簧材料为SUS316
- 前壳材料为SUS316
- 外壳材料为SUS304
- 中间刀片材料为SUS301
- 触点整体镀镍，最小厚度50微英寸；接触功能区镀金3微英寸；焊接区闪镀金
- 外壳整体镀镍，最小厚度50微英寸
- 初始接触电阻最大40毫欧，测试后变化10毫欧，在20毫伏、100毫安下测量
- 集体供电引脚（PINA1、A4、A9、A12、B1、B4、B9、B12）额定接触电流为5安；VCONN引脚为1.25安；其他信号引脚为0.25安
- 介电耐压为100伏交流有效值
- 绝缘电阻最小100兆欧
- 工作温度为 -40°C ~ 85°C
- 插拔力为5 ~ 20牛
- 初始测试时拔出力为8 ~ 20牛，测试后耐久性拔出力为6 ~ 20牛
- 耐久性为10000次循环
