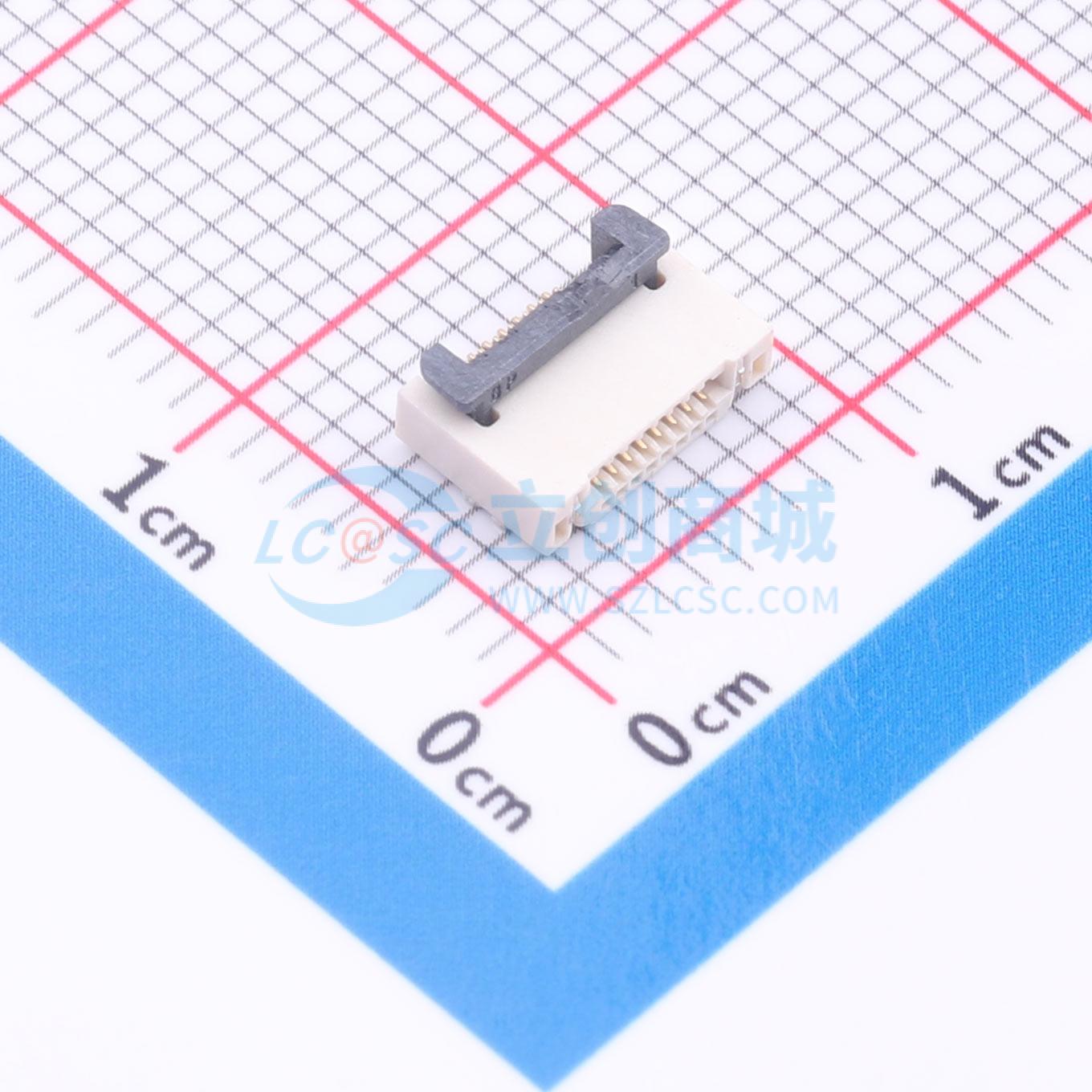

温馨提醒：图片仅供参考，商品以实物为准

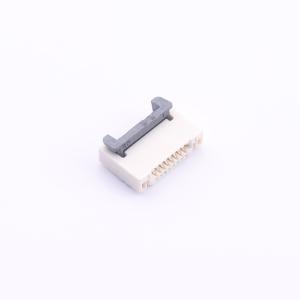

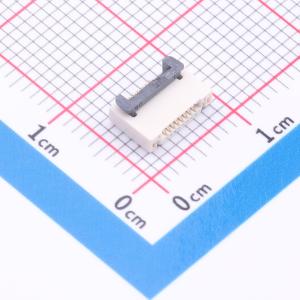

HYCW3D-05FPC08-200B
翻盖式(前插后翻) 双侧触点/上下接 P数:8P 间距:0.5mm
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 前插后压/前插后翻FPC 端子镀金 0.5PH 2.0H 8P
- 品牌名称
- HOAUC(华宇创)
- 商品型号
- HYCW3D-05FPC08-200B
- 商品编号
- C53436604
- 商品封装
- SMD,P=0.5mm,卧贴
- 包装方式
- 编带
- 商品毛重
- 0.2595克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FFC/FPC连接器 | |
| 锁定特性 | 翻盖式(前插后翻) | |
| 触点类型 | 双侧触点/上下接 | |
| 触点数量 | 8P | |
| 间距 | 0.5mm | |
| 安装方式 | 卧贴 | |
| 板上高度 | 2mm | |
| 触头材质 | 铜合金 |
| 属性 | 参数值 | |
|---|---|---|
| 触头镀层 | 金 | |
| 工作温度 | -55℃~+85℃ | |
| 额定电压 | 30V | |
| 额定电流 | 200mA | |
| 存储温度 | -10℃~+50℃ | |
| FPC/FFC扣 | 不带扣 | |
| 正脚/反脚 | 无正反区分 |
商品概述
工作电压（最大值）：30V交流 电流额定值（最大值）：0.2A直流 工作温度：-55°C ~ +85°C 工作湿度范围：相对湿度最大90% 储存温度范围：-10°C ~ +50°C 储存湿度范围：相对湿度最大90%
- 材料： 1.1 外壳：高温塑料，UL94V - 0；颜色：本色 1.2 执行器：高温塑料，UL94V - 0；颜色：黑色 1.3 触点：铜合金，厚度T = 0.15±0.01mm 1.4 焊盘：铜合金，厚度T = 0.20±0.01mm
- 表面处理： 2.1 触点：接触区域镀金，焊尾镀金，整体镀镍打底 2.2 焊盘：整体镀镍，整体镀锡
