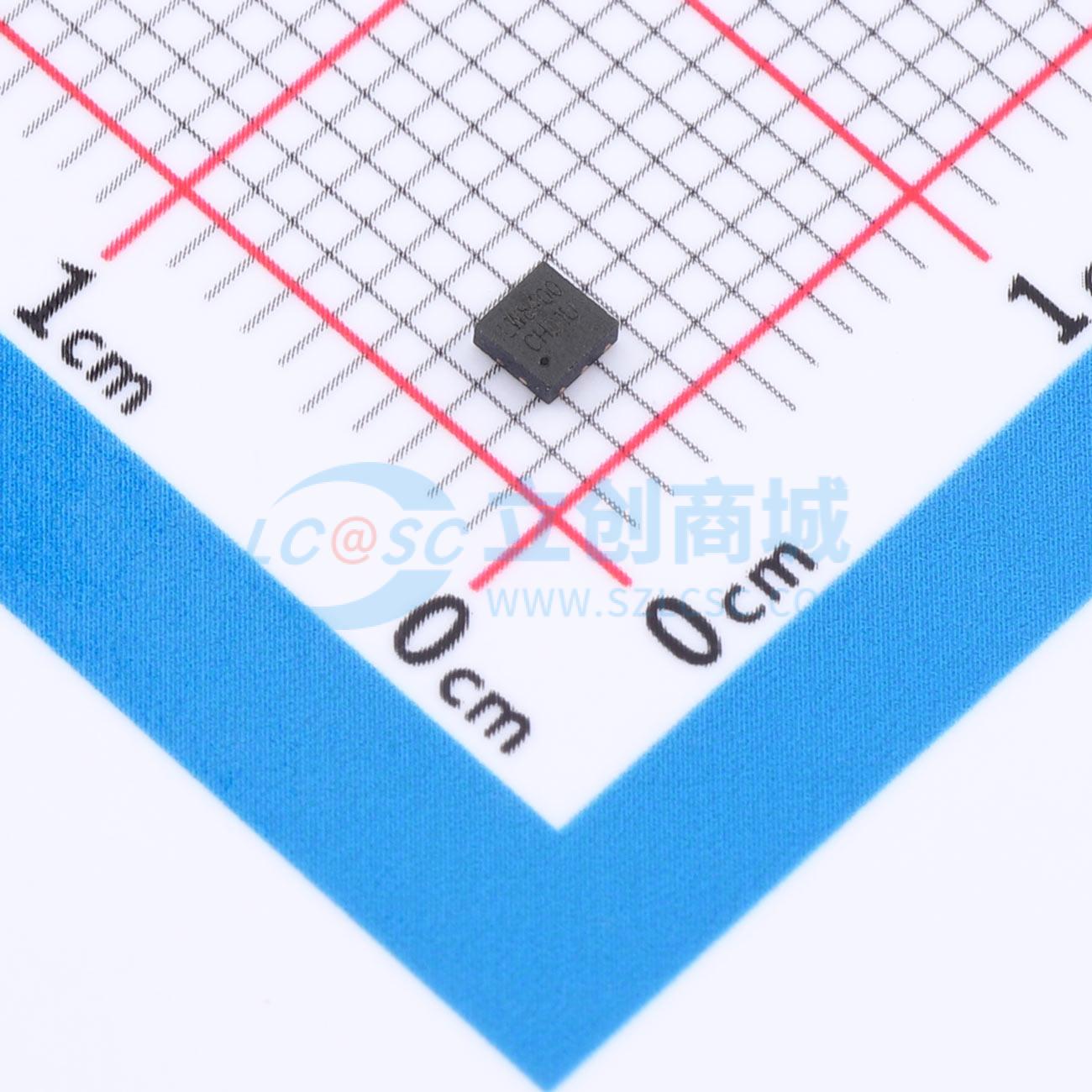

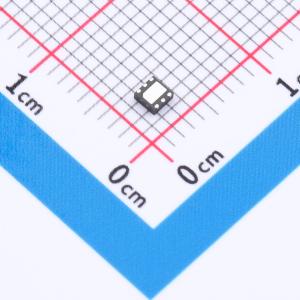

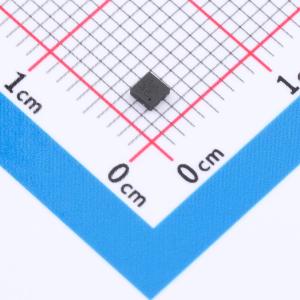

温馨提醒：图片仅供参考，商品以实物为准
LW8400N22G
高速、可调节输出电压且带PG功能的LDO
SMT扩展库PCB免费打样
私有库下单最高享92折
- 商品型号
- LW8400N22G
- 商品编号
- C53426719
- 商品封装
- DFN-6L(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.041967克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 7V | |
| 输出电压 | 800mV~5V | |
| 输出电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 28uA | |
| 功能特性 | 使能控制；工作状态指示；过流保护；短路保护；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
LW8400是一款高速、高纹波抑制、快速放电且低压差的线性稳压器。 LW8400由电压基准、误差放大器、驱动晶体管、电流限制器、热保护电路、电源正常电路和相位补偿电路组成。 LW8400输出电压支持0.8V至5.0V的外部可调输出范围，可满足大多数可能需要0.9V - 1.2V电源电压的先进IC。 LW8400有一个电源正常状态引脚（PG），用于指示输出电压的状态。 LW8400采用DFN2x2 - 6L封装。
商品特性
- 输出精度：±1.0%
- 低静态电流：28μA
- 低压差电压：310mV@1000mA/3.3V
- 高电源抑制比：78dB@1KHz，10mA
- 输出电流：1000mA
- 出色的线路和负载瞬态响应
- 工作电压范围：1.8V至7.0V
- 输出电压范围：0.8V至5.0V
- 过温保护
- 限流保护
- 输出短路保护
- 支持电源正常指示功能
- 采用DFN2x2 - 6L封装
应用领域
- 电池供电设备
- 参考电压源
- USB产品和HDMI设备
- 其他低压电源
