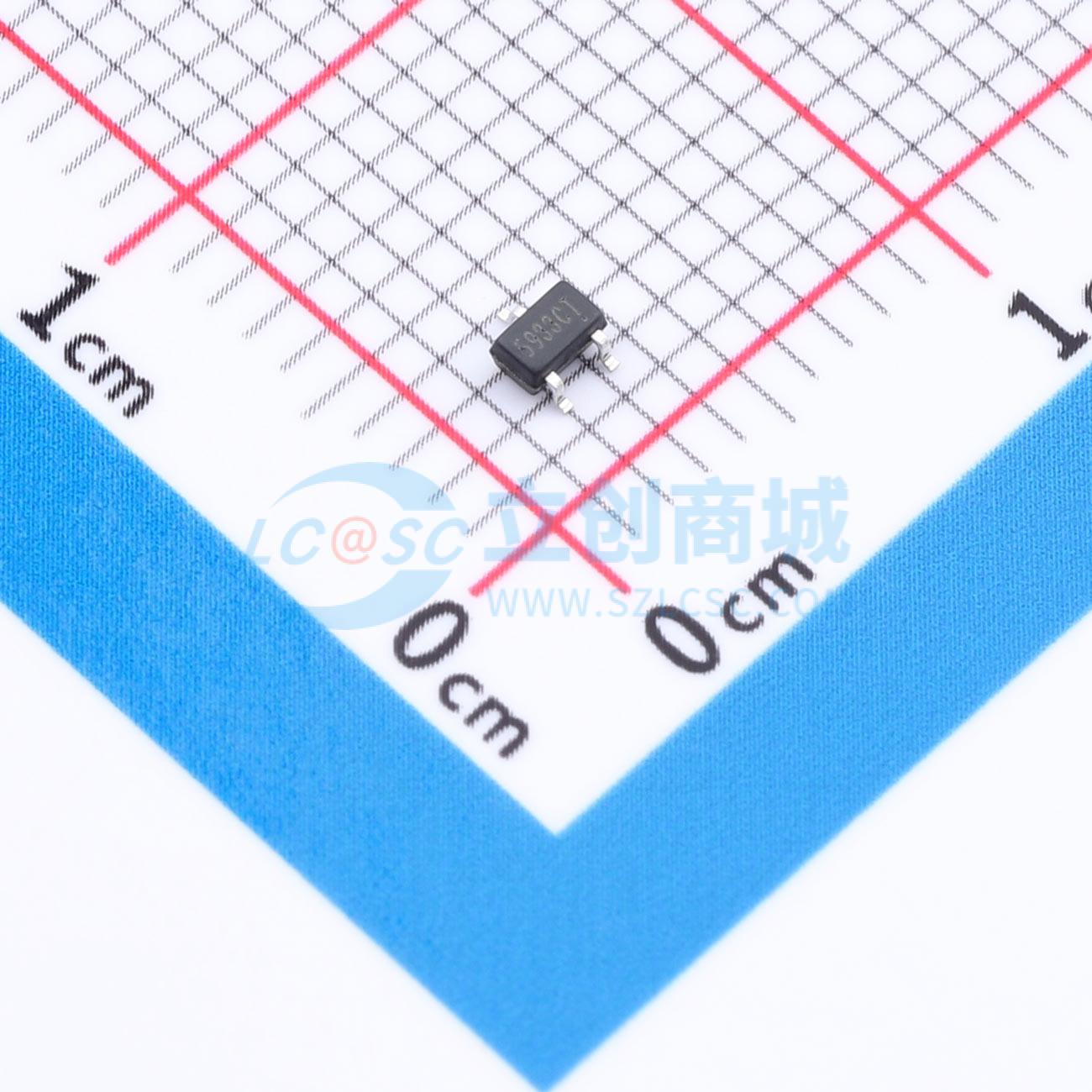

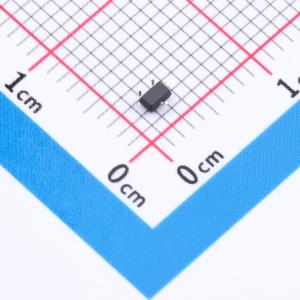

温馨提醒：图片仅供参考，商品以实物为准

LW5933NW2C

超低功耗、高精度、带芯片使能引脚的CMOS LDO稳压器，具有高纹波抑制和快速放电功能

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Lewa Micro(乐瓦微电子)
商品型号: LW5933NW2C
商品编号: C53426703
商品封装: SOT-323
包装方式: 编带
商品毛重: 0.038467克(g)

商品参数

商品概述

LW59XX系列是一款亚微安功耗、高精度、低压差电压调节器，具备芯片使能引脚、高纹波抑制和快速放电功能。电流限制器的折返电路可作为短路保护以及输出引脚的输出电流限制器。输出电压可通过激光微调技术在0.8V至5.0V之间选择，步长为100mV。 LW59XX有SOT23、SOT23 - 3L、SOT23 - 5L、SOT - 323、SOT - 353、DFN1x1 - 4L和SOT89 - 3L封装形式。 LW59XX是一款低功耗低压差电压调节器。它由电流限制器电路、驱动晶体管、精密电压基准和误差校正电路组成，并且与低ESR陶瓷电容兼容。电流限制器的折返电路可作为短路保护以及输出电流限制器。

商品特性

超低功耗：0.65μA（典型值）
工作电压范围：1.6V至7.0V
输出电压范围：0.8V至5.0V
最大输出电流：400mA
输出精度：±1.5%
低压差电压：640mV@400mA/3.3V
低温漂系数
限流保护
输出短路保护
使用1uF输出电容可保持稳定
快速放电功能
提供SOT23、SOT23 - 3L、SOT23 - 5L、SOT - 323、SOT - 353、DFN1x1 - 4L和SOT89 - 3L封装

应用领域

电池供电设备
便携式消费设备
超低功耗应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	7V
	输出电压	3.3V
	输出电流	400mA
	电源纹波抑制比(PSRR)	55dB

	属性	参数值
	压差	640mV@(400mA)
	静态电流(Iq)	650nA
	功能特性	使能控制；过流保护；短路保护；输出放电；热关断
	工作温度	-40℃~+125℃
	输出类型	固定
	输出通道数	1
