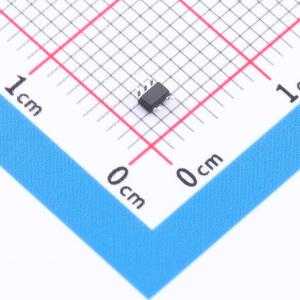

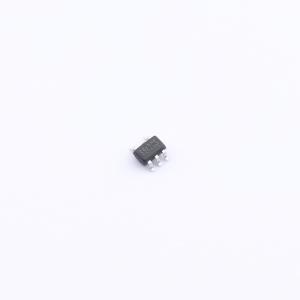

LW5942NW5E
超低功耗、高精度、带芯片使能引脚的CMOS LDO稳压器，具有高纹波抑制和快速放电功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 商品型号
- LW5942NW5E
- 商品编号
- C53426705
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.039333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 7V | |
| 输出电压 | 4.2V | |
| 输出电流 | 400mA |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 使能控制；过流保护；短路保护；输出放电；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
LW59XX系列是一款亚微安功耗、高精度、低压差电压调节器，具备芯片使能引脚、高纹波抑制和快速放电功能。 电流限制器的折返电路可作为短路保护以及输出引脚的输出电流限制器。 输出电压可通过激光微调技术在0.8V至5.0V之间选择，步长为100mV。 LW59XX有SOT23、SOT23 - 3L、SOT23 - 5L、SOT - 323、SOT - 353、DFN1x1 - 4L和SOT89 - 3L封装形式。 LW59XX是一款低功耗低压差电压调节器。它由电流限制器电路、驱动晶体管、精密电压基准和误差校正电路组成，并且与低ESR陶瓷电容兼容。电流限制器的折返电路可作为短路保护以及输出电流限制器。
商品特性
- 超低功耗：0.65μA（典型值）
- 工作电压范围：1.6V至7.0V
- 输出电压范围：0.8V至5.0V
- 最大输出电流：400mA
- 输出精度：±1.5%
- 低压差电压：640mV@400mA/3.3V
- 低温漂系数
- 限流保护
- 输出短路保护
- 使用1uF输出电容可保持稳定
- 快速放电功能
- 提供SOT23、SOT23 - 3L、SOT23 - 5L、SOT - 323、SOT - 353、DFN1x1 - 4L和SOT89 - 3L封装
应用领域
- 电池供电设备
- 便携式消费设备
- 超低功耗应用
