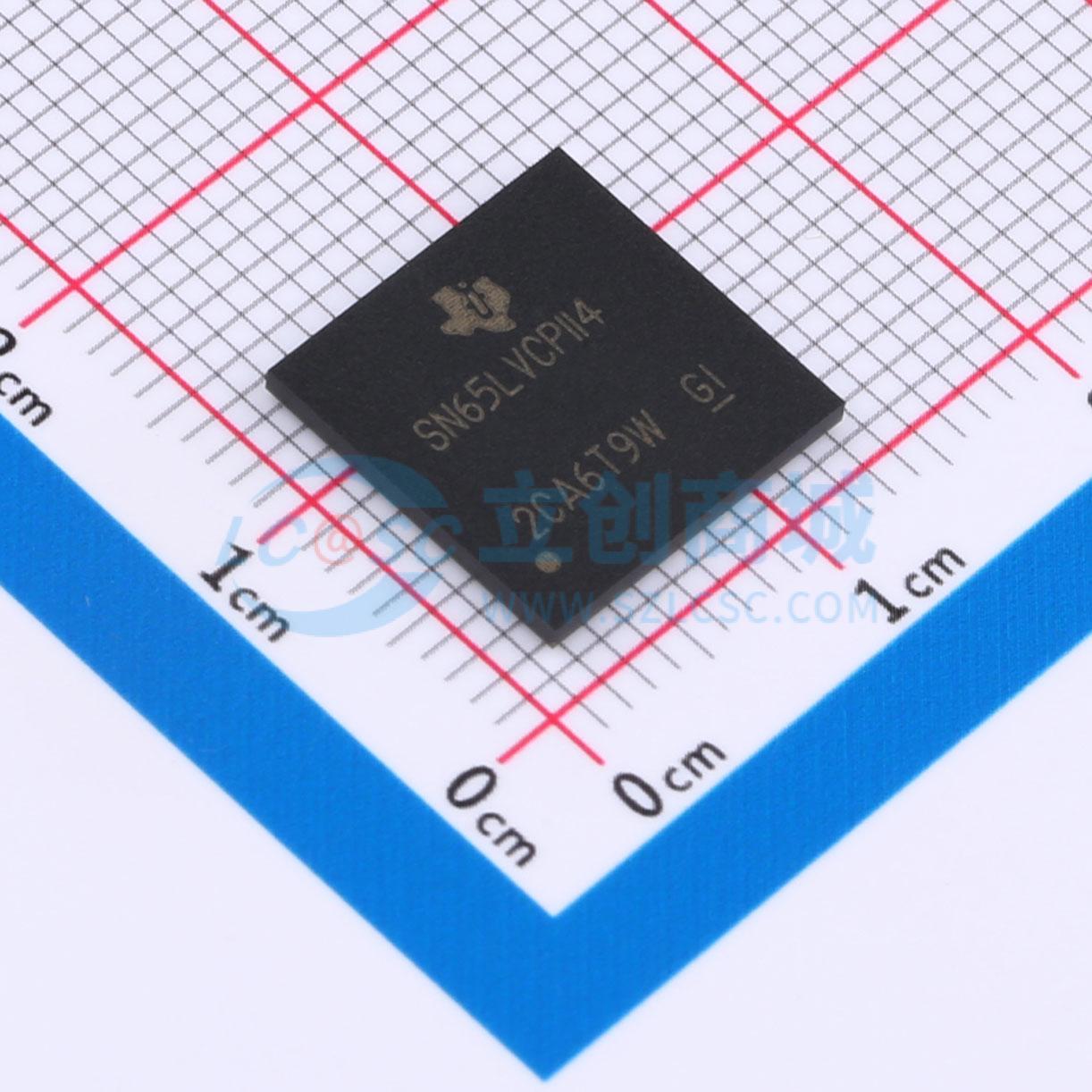

温馨提醒：图片仅供参考，商品以实物为准

SN65LVCP114ZJA

可进行信号调节的SN65LVCP114 14.2Gbps四路1:2-2:1多路复用器、线性转接驱动器

描述: 带宽：18GHz，典型值。异步、与协议无关、低延迟四路多路复用器、线性转接驱动器，针对在速度高达14.2Gbps的系统中使用进行了优化。
品牌名称: TI(德州仪器)
商品型号: SN65LVCP114ZJA
商品编号: C544862
商品封装: NFBGA-167
包装方式: 托盘
商品毛重: 0.4克(g)

商品参数

商品概述

SN65LVCP114 器件是一款异步、与协议无关、低延迟四路多路复用器、线性转接驱动器，针对在速度高达14.2Gbps 的系统中使用进行了优化。此器件在背板和有源线缆应用中对通道损失进行线性补偿。SN65LVCP114 线性再驱动器的架构设计与使用判决反馈均衡器(DFE) 技术来实现数字均衡的ASIC 或者现场可编程门阵列(FPGA) 产品一起高效工作。SN65LVCP114 复用器，线性再驱动器保持所接收到数据的完整性（结构）以优化DFE 和系统性能。SN65LVCP114 在提供一个低功率复用器 - 解复用器，线性再驱动器解决方案的同时扩展了DFE 的有效性。可通过GPIO 或I²C 接口来配置SN65LVCP114。一个单一2.5V 或者3.3V 电源为SN65LVCP114 供电。 SN65LVCP114 采用一个脚距为0.8mm，12mm x 12mm x 1mm PBGA 封装。 SN65LVCP114 有3 个端口；每个端口都是四路。SN65LVCP114 的开关逻辑电路的每个通路可实现一个2:1MUX，一个1:2 DEMUX，和独立通路开关。此接收均衡可为每个端口进行独立编程。SN65LVCP114 在所有3 个端口上支持本地环回。

商品特性

四路2:1 多路复用器和1:2 多路信号分离器
高达14.2Gbps 串行数据速率的多速率运行
线性接收器均衡增加了判决反馈均衡器系统级上的容限
带宽：18GHz，典型值
每路P/N 对反转
端口或者单路开关
低功率：每通道150mW，典型值
所有3 个端口上的本地环回模式
GPIO 之外的I²C 控制
输出线路侧端口数据到结构两侧端口的DIAG 模式
2.5V 或3.3V 单电源
到100Ω PCB 传输线路的出色阻抗匹配
小封装尺寸节省了主板基板面空间
可调输出摆幅提供了灵活的电磁干扰(EMI) 和串扰控制
低功率
凭借链路训练透明功能支持10GBASE - KR 应用

应用领域

电信和数据通信的高速冗余开关
10G - KR，16GFC 的底板互连

交货周期

订货3-5个工作日

购买数量

(1个/托盘，最小起订量 20 个)

个

起订量：20 个1个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	信号缓冲器/中继器/分配器
	类型	缓冲器；多路复用器
	输入类型	-
	输出类型	-

	属性	参数值
	工作电压	2.375V~3.465V
	数据速率	14.2Gbps
	延迟时间	200ps
	工作温度	-40℃~+85℃
