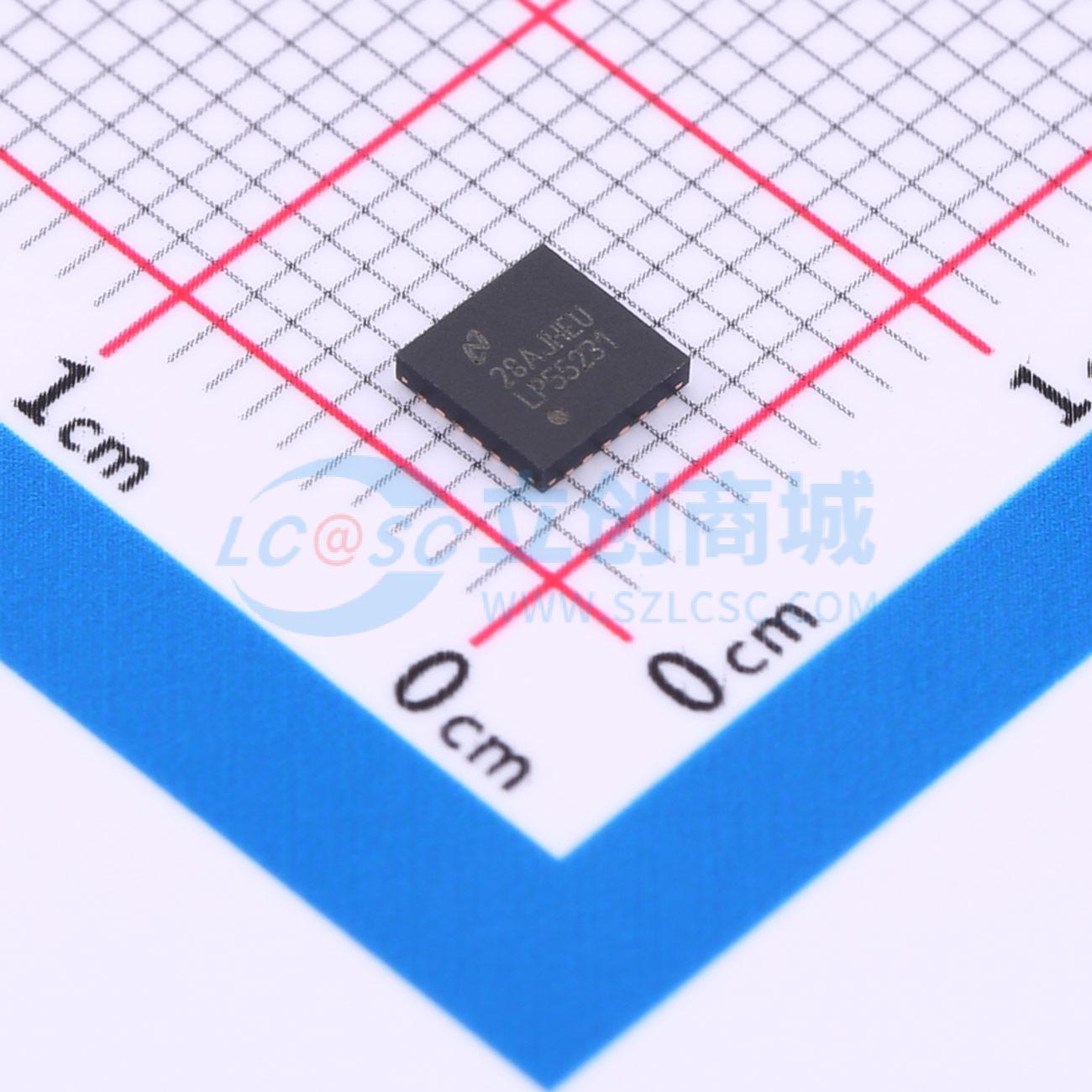

LP55231SQX/NOPB

可编程9输出LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP55231 具有内部程序存储器和集成电荷泵的 9 通道 RGB/白光 LED 驱动器 - WQFN
品牌名称: TI(德州仪器)
商品型号: LP55231SQX/NOPB
商品编号: C544422
商品封装: WQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.071克(g)

商品参数

商品概述

LP55231是一款9通道LED驱动器，专用于为移动设备制造灯光效果。采用高效的电荷泵，支持在锂离子电池电压范围内驱动LED。该器件配有内部程序存储器，可在不使用处理器控制的情况下运行。 LP55231有一个I²C兼容控制接口并配有四个引脚可选地址。INT引脚可用于在照明序列结束时（中断功能）通知处理器。另外，该器件具有一个触发输入接口，可实现多个LP55231器件之间的同步。根据LED正向电压要求自主选择最佳电荷泵增益，可在宽运行电压范围内保持出色的效率。当LED输出未激活时，该器件能够自动进入节能模式，从而将空闲流耗降至10μA（典型值）。仅需四个小型的低成本陶瓷电容。

商品特性

三个独立的程序执行引擎，9个满量程电流为25.5mA的可编程输出，8位电流设置分辨率和12位PWM控制分辨率
自适应高效1×/1.5×分数型电荷泵 - 效率高达94%
LED驱动效率高达93%
电荷泵具有软启动和过流/短路保护
内置LED测试
待机电流典型值200nA
自动节能模式；I_VDD = 10μA（典型值）
两线制I²C兼容控制接口
灵活的指令集
大容量SRAM程序存储器
小型应用电路
源极（高侧）驱动器
架构支持颜色控制

应用领域

彩灯和指示灯
LED背景照明
触觉反馈可编程电流源

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	2.7V~5.5V
	开关频率	1.25MHz
	通道数	9
	输出电流	25.5mA
	调光	PWM；I2C

	属性	参数值
	特性	过流保护(OCP)；短路保护(SCP)
	拓扑结构	电荷泵
	工作温度	-30℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	4%
