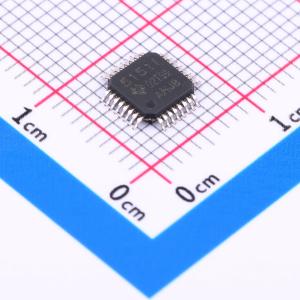

TVP5151IPBSR

TVP5151是一款超低功耗NTSC/PAL/SECAM视频解码器，提供节省空间的48引脚PBGA封装或32引脚TQFP封装，可将NTSC、PAL和SECAM视频信号转换为8位ITU-R BT.656格式，也支持离散同步信号。其优化架构实现超低功耗，典型工作条件下功耗为138mW，掉电模式功耗低于1mW，可显著延长便携应用的电池寿命，支持所有视频标准仅需一颗27.000MHz晶振，可通过I²C串口编程。TVP5151可将基带模拟视频转换为数字YCbCr 4:2:2分量视频，支持复合输入和S-Video输入，内置带2倍采样的9位模数转换器（ADC），采样符合ITU-R BT.601标准（27.0MHz，由27.000MHz晶振或振荡器输入产生），并且行锁定，输出格式可为8位4:2:2或带嵌入式同步的8位ITU-R BT.656。TVP5151采用专利技术，可锁定弱、噪声大或不稳定的信号，生成锁相输出用于同步下游视频编码器。提供四行自适应梳状滤波，可同时作用于亮度和色度通道，减少亮度串扰和色度串扰失真，还配有色度陷波滤波器。可通过标准I²C串口编程调节色调、亮度、饱和度和锐度等视频特性，除数字视频输出外，还可生成同步、消隐、锁定和时钟信号，支持高级垂直消隐间隔（VBI）数据提取，VBI数据处理器可对图文电视、隐藏字幕及多种其他格式数据进行切片、解析和错误校验。TVP5151可根据Macrovision™标准检测版权保护输入信号，可检测Type 1、2、3和色条纹进程。

• 支持NTSC（J, M, 4.43）、PAL（B, D, G, H, I, M, N, Nc）和SECAM（B, D, G, K, K1, L）视频标准
• 支持ITU-R BT.601标准采样
• 内置高速9位模数转换器（ADC）
• 支持两个复合输入或一个S-Video输入
• 全差分CMOS模拟预处理通道，带有钳位和自动增益控制（AGC），可实现信噪比性能
• 超低功耗
• 掉电模式功耗: <1mW
• 提供48引脚PBGA封装（ZQC）或32引脚TQFP封装（PBS）
• 可通过I²C接口调节亮度、饱和度、色调和锐度
• 互补四行（3延迟）自适应梳状滤波器，可降低亮度串扰和色度串扰噪声
• 专利架构可锁定弱信号、噪声信号或不稳定信号
• 所有标准仅需一颗27.000MHz晶振
• 内置锁相环（PLL）用于行锁定时钟和采样
• 副载波锁相输出，用于同步外部编码器的彩色副载波
• 数字I/O电源电压范围为1.8V 至 3.3V
• 支持标准可编程视频输出格式:ITU-R BT.656、带嵌入式同步的8位4:2:2；带离散同步的8位4:2:2
• 支持Macrovision™版权保护检测
• 支持高级可编程视频输出格式:有效视频期间2倍过采样原始垂直消隐间隔（VBI）数据；水平消隐或有效视频期间切片VBI数据
• 支持多种VBI模式:图文电视（NABTS, WST）；带FIFO和扩展数据服务（XDS）的隐藏字幕解码；宽屏信令、视频节目系统、CGMS-A、垂直间隔时间码；兼容Gemstar 1x/2x电子节目指南模式；支持用户自定义配置模式，允许用户对切片引擎编程以获取独特VBI数据信号
• 支持上电复位
• TVP5151I支持工业温度范围: -40℃ 至 85℃

• 数字电视
• PDA
• 笔记本电脑
• 手机
• 视频录放设备
• 互联网设备/web pads
• 手持游戏机
• 监控
• 便携式导航
• 便携式视频投影仪
