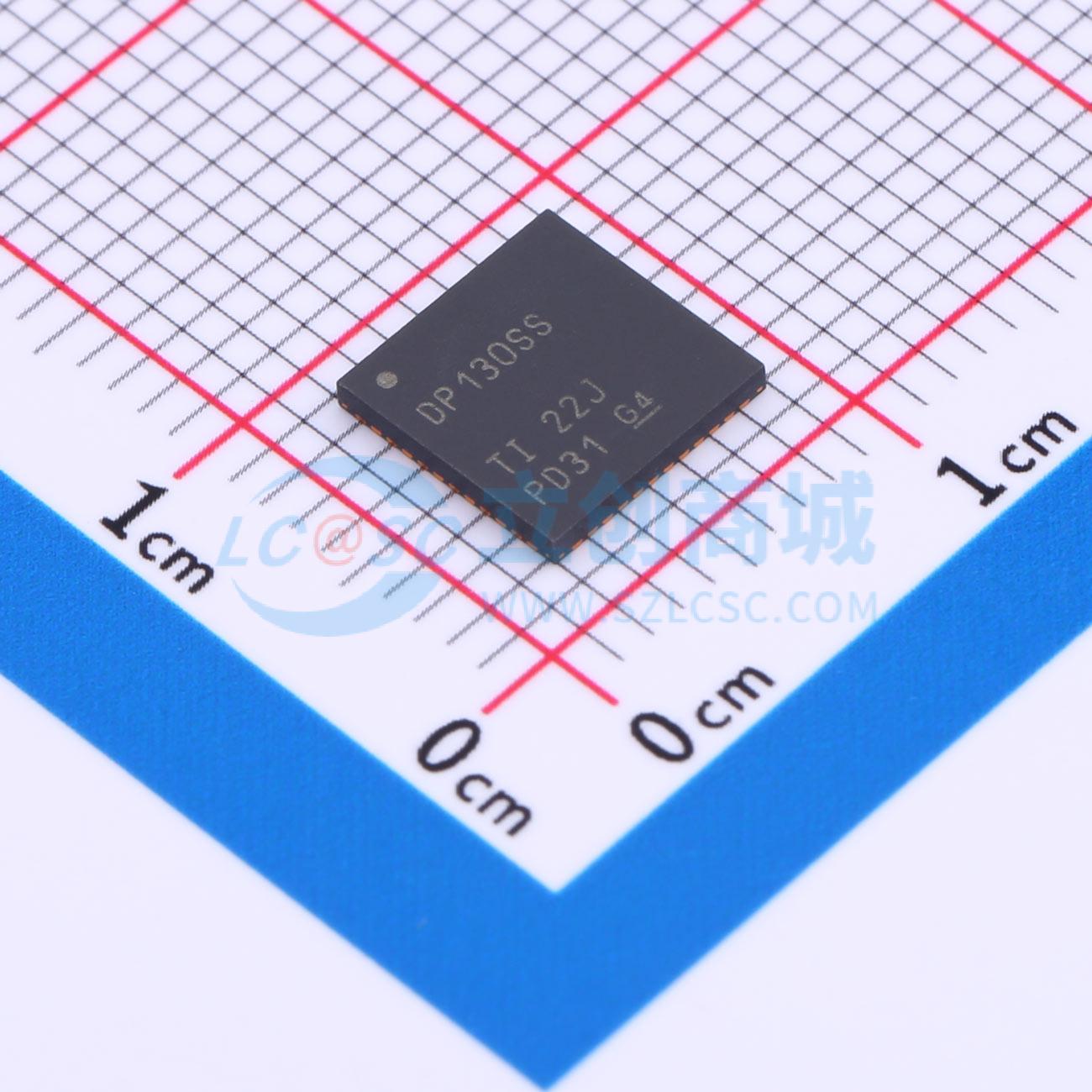

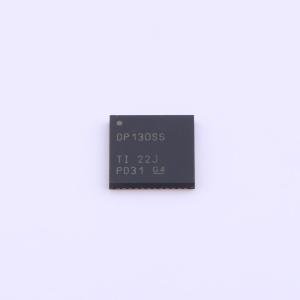

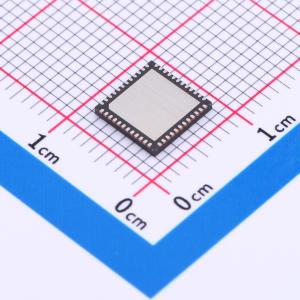

SN75DP130SSRGZR

SN75DP130 器件是一款单通道DisplayPort (DP)转接驱动器，可重新生成DP高速数字链路。该器件符合VESA DisplayPort标准版本1.2，支持4通道主链路接口，允许每个通道以5.4Gbps的HBR2速率发送信号。该器件还支持DP++双模，可提供DVI和全尺寸HDMI版本1.4a的TMDS信令。 器件会补偿PCB相关频率损耗和开关相关损耗，以在源设备和接收设备之间提供最佳DP电气性能。主链路信号输入具有可配置均衡器和可选升压设置。主链路输出提供四种初级差分输出电压摆幅(VOD)和四种初级预加强设置。通过I²C编程可进行二级升压调整，从而对主链接输出进行微调。该器件可监视AUX通道并根据链路协商命令自动调整输出信号电平和输入均衡器。此外，SN75DP130输出信号调节和EQ参数完全可通过I²C接口进行编程。 SN75DP130针对移动应用进行了优化，在主链路输入端配有一个活动检测电路，当不存在有效输入信号时会切换至低功耗输出禁用模式。该器件还支持待机模式等其他低功耗模式。在待机模式下，如果未连接视频接收设备（例如，监视器），功耗典型值仅为2mW左右。 此器件特有一个介于0°C和85°C之间的扩展运行温度范围。 SN75DP130提供有用于连接AUX接收设备通道的独立AUX和DDC源设备接口。这样在与包含独立DDC和AUX接口的图形处理器(GPU)一起使用时，可最大限度减少元件数。对于具有组合DDC/AUX的GPU，该器件可在连接到TMDS接收设备时作为FET开关将AUX通道交流耦合电容短路。热插拔检测(HPD)等其他边带电路已经过优化，旨在减少外部元件并实现与Intel、AMD和NVIDIA图形处理器的无缝连接。

• 支持DP v1.1a和DP v1.2信令，包括高达5.4Gbps的HBR2数据速率
• 支持TMDS时钟频率高达340MHz的HDMI 1.4b
• 具有可实现与AMD、Intel和NVIDIA图形处理器无缝连接的接口
• 通过链路协商实现自动配置
• 通过可调电压摆幅和预加强增益实现输出信号调节
• 高度可配置的输入可变均衡器
• 两个器件选项，包括可实现最低功率的双电源配置
• 2kV静电放电(ESD)人体模型(HBM)保护
• 温度范围：0°C至85°C
• 48引脚7mm×7mm超薄型四方扁平无引线(VQFN)封装

• 笔记本电脑
• 台式计算机
• 计算机扩展坞
• 计算机独立显卡
