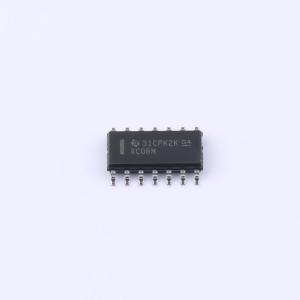

CD74AC08M96
四组 2 输入正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74AC08 4 通道、双输入、1.5V 至 5.5V 高速 (7ns) 24mA 驱动强度与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74AC08M96
- 商品编号
- C544346
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 1.5V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 1.2V~3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 300mV~1.65V | |
| 输出高电平(VOH) | 3.7V；1.4V；2.9V；4.4V | |
| 输出低电平(VOL) | 500mV；100mV | |
| 系列 | 74AC系列 | |
| 传播延迟(tpd) | 8.7ns@5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
AC08器件是四路2输入正与门，在正逻辑下可实现布尔函数Y = A × B 或 Y = 非(A + 非B)，提供不同封装类型，包含CD54AC08的F封装、CD74AC08的E封装或M封装。
商品特性
- 工作电压范围1.5V~5.5V，在电源电压的30位置具备平衡抗噪声干扰能力
- 具备双极型F、AS、S级速度，功耗显著降低
- 传输延迟平衡
- 带有缓冲输入
- 输出驱动电流为±24mA
- 可扇出驱动15个F器件
- 采用SCR闩锁防护的CMOS工艺与电路设计
- 具备超过2kV的ESD防护能力
- 电源电压最大额定范围为-0.5V~6V
- 输入钳位电流为±20mA
- 输出钳位电流为±50mA
- 连续输出电流为±50mA
- 流经VCC或GND的连续电流为±100mA
- 封装热阻抗：E封装为80℃/W，M封装为86℃/W
- 存储温度范围为-65℃~150℃
