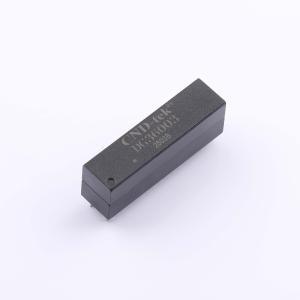

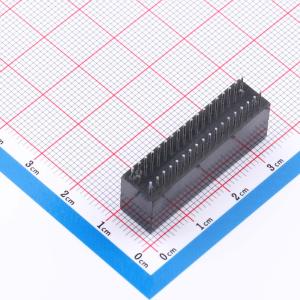

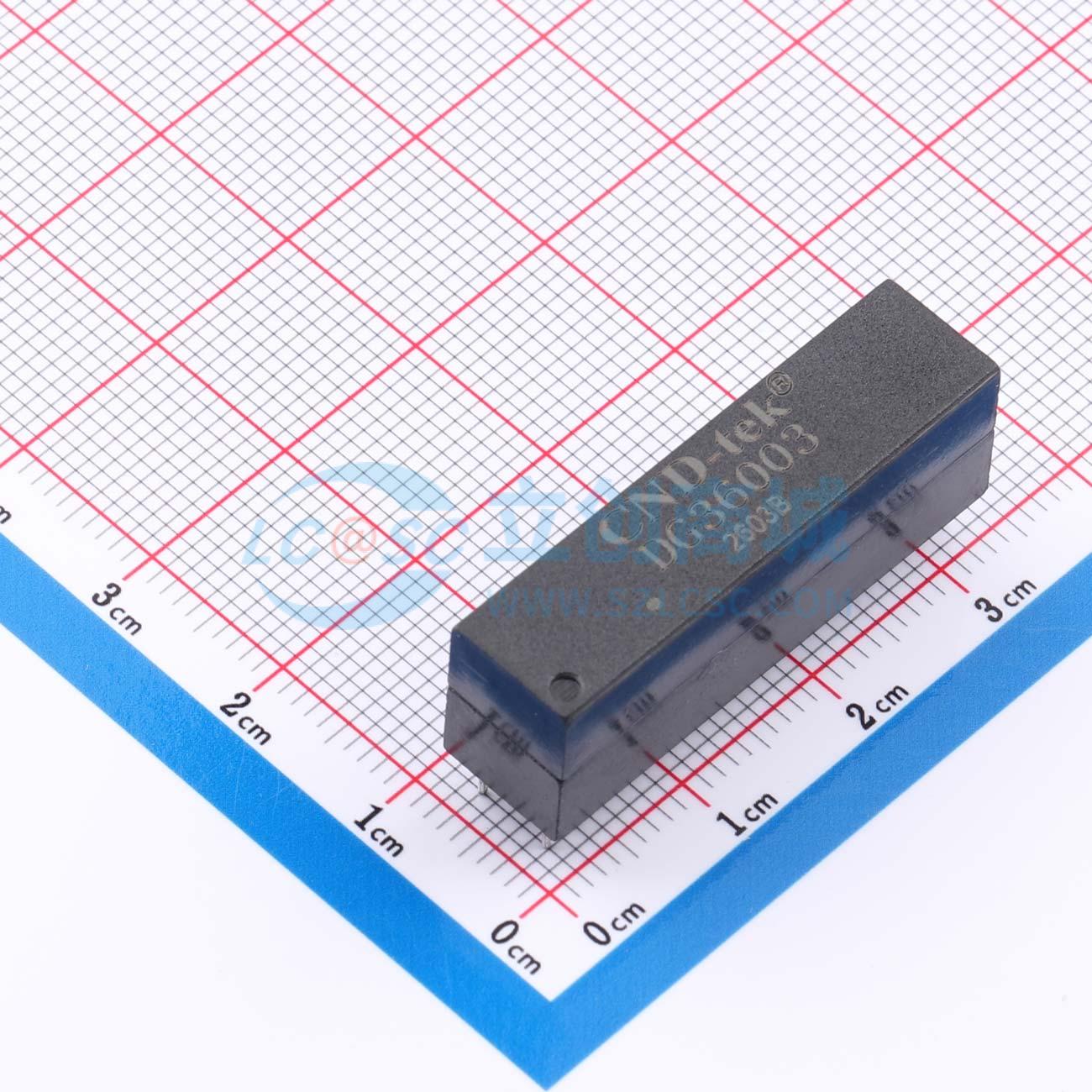

DG36003 T-CND
适用于长距离千兆以太网全双工应用的双端口变压器模块，支持五类UTP电缆，具备隔离和低共模辐射功能，符合IEEE 802.3ab标准
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 千兆双口插件网络变压器 隔离变压器 以太网变压器
- 品牌名称
- CND-tek(磁联达)
- 商品型号
- DG36003 T-CND
- 商品编号
- C53368513
- 商品封装
- DIP-36P,32.5x8.3mm
- 包装方式
- 管装
- 商品毛重
- 6.155333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 网口变压器 | |
| 匝数比 | 1CT:1CT | |
| 电感值 | 350uH | |
| 速率 | 100/1000M |
| 属性 | 参数值 | |
|---|---|---|
| 端口数量 | 双口 | |
| 隔离电压(Vrms) | 1.5kV | |
| 工作温度 | 0℃~+70℃ |
商品概述
专为长距离千兆以太网1000 Base - T全双工应用而设计。支持四对5类非屏蔽双绞线（UTP）电缆。提供用于隔离和低共模辐射的电缆接口。符合1000 Base - T的IEEE 802.3ab标准。工作温度范围：0℃ ~ +70℃，存储温度范围：-25℃ ~ +125℃
商品特性
- 最小OCL：350 µH（100 KHz、100mV、8mA直流偏置条件下）
- 最大漏感：0.5 µH（100KHz、0.1V条件下）
- 最大Cw/w：112pF（100KHz、0.1V条件下）
- 最大DCR：1.20Ω
- 匝数比（±5%）：1CT:1（TX），1CT:1（RX）
- 极性：1 - 36、3 - 34、5 - 32、7 - 30、10 - 27、12 - 25、14 - 23、16 - 21同相
- 最大插入损耗：-1.1 dB（TX和RX，1 - 100 MHz）
- 最小回波损耗：-18 dB（0.5 - 30MHz）
- 最小回波损耗：-15 dB（40 MHz）
- 最小回波损耗：-13 dB（60 MHz）
- 最小回波损耗：-11 dB（80 MHz）
- 最小回波损耗：-10 dB（100 MHz）
- 最小串扰：-45 dB（30 MHz）
- 最小串扰：-40 dB（60 MHz）
- 最小串扰：-35 dB（100 MHz）
- 最小共模抑制比：-43 dB（1 - 30 MHz）
- 最小共模抑制比：-37 dB（60 MHz）
- 最小共模抑制比：-33 dB（80 - 100 MHz）
- 隔离耐压：1500Vrms、1mA、3秒
