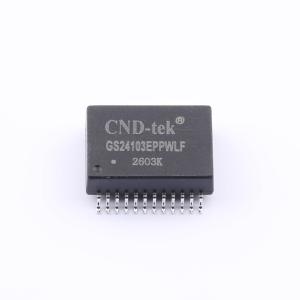

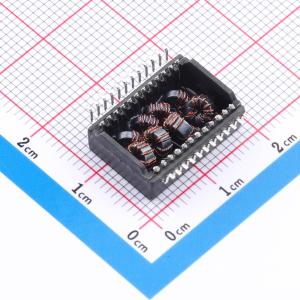

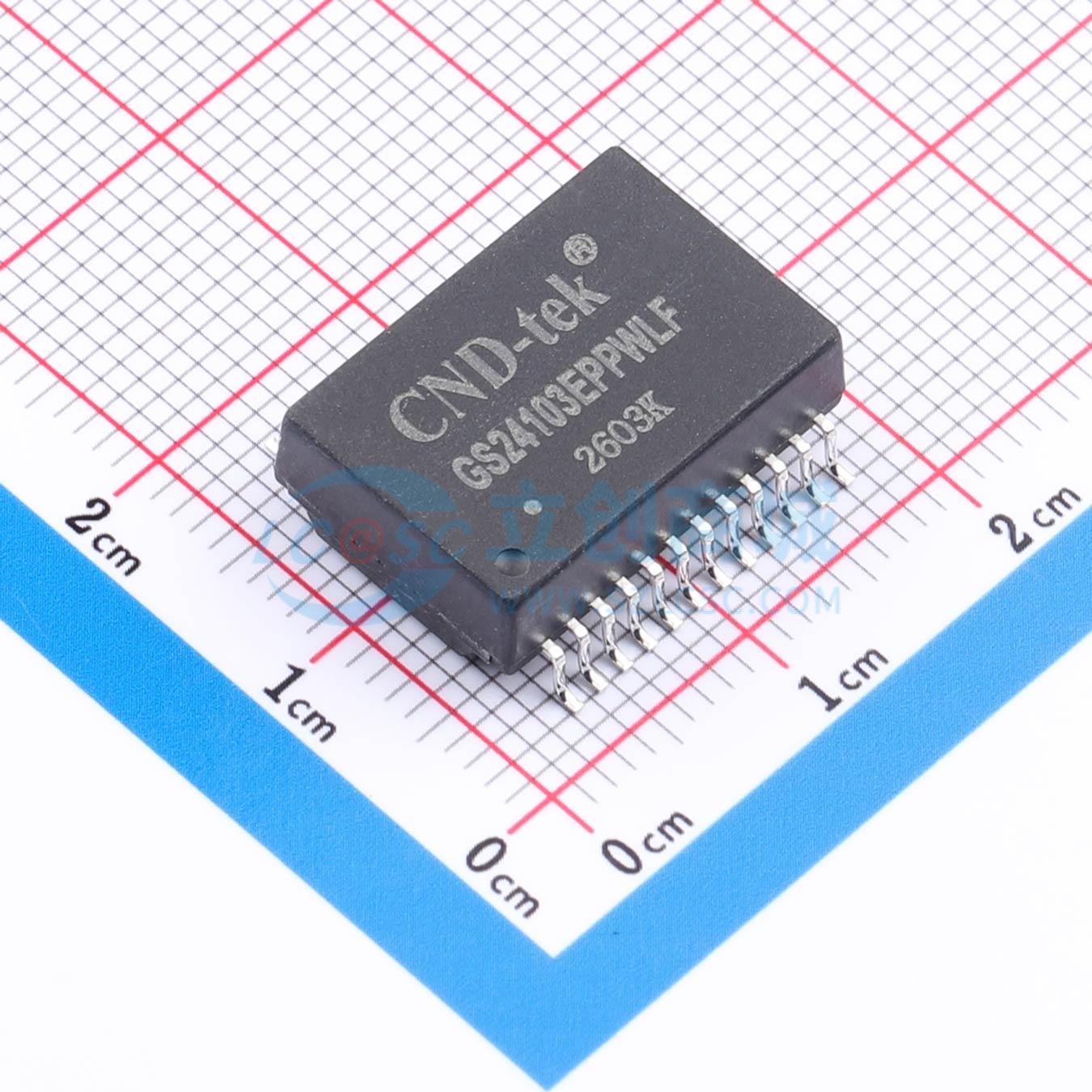

GS24103EPPWLF T-CND
10G POE+单端口变压器模块，支持五类UTP电缆，适用于高温回流工艺，符合IEEE 802.3an&bt标准
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 10G POE++ 单口贴片网络变压器 隔离变压器 以太网变压器
- 品牌名称
- CND-tek(磁联达)
- 商品型号
- GS24103EPPWLF T-CND
- 商品编号
- C53368521
- 商品封装
- SMD-24P,17.5x12.2mm
- 包装方式
- 编带
- 商品毛重
- 2.106克(g)
商品参数
参数完善中
商品概述
专为长距离10G POE+单端口变压器模块设计，支持四对5类非屏蔽双绞线，电缆接口用于隔离和低共模辐射。采用低外形表面贴装封装，专为高温回流焊工艺设计。符合IEEE 802.3an&bt. 10G Base-Z标准，设计支持1:1匝数比收发器。直流线路电流：在57V时最大为1100mA。
商品特性
- 专为长距离10G POE+单端口变压器模块设计
- 支持四对5类非屏蔽双绞线，电缆接口用于隔离和低共模辐射
- 低外形表面贴装封装，专为高温回流焊工艺设计
- 符合IEEE 802.3an&bt. 10G Base-Z标准，设计支持1:1匝数比收发器
- 直流线路电流：在57V时最大为1100mA
- 开路电感（OCL）：在100KHz、100mV、8mA直流偏置下最小为120µH
- 漏感：在100KHz、0.1V时最大为0.50µH
- 绕组间电容（Cw/w）：在100KHz、0.1V时最大为35pF
- 直流电阻（DCR）：最大为1.00Ω
- 匝数比（±5%）：1CT:1（TX），1CT:1（RX）
- 极性：2 - 23、5 - 20、8 - 17、11 - 14同相
- 插入损耗：在1 - 100MHz时最大为 - 1.0dB；在100 - 400MHz时最大为 - 1.5dB；在500MHz时最大为 - 2.0dB
- 回波损耗：在1 - 40MHz时最小为 - 20dB；在40 - 500MHz时最小为 - 19 + 10log(f/40)dB
- 串扰：在1 - 100MHz时最小为 - 40dB；在100 - 500MHz时最小为 - 30dB
- 共模抑制比：在1 - 100MHz时最小为 - 35dB；在100 - 300MHz时最小为 - 30dB；在300 - 500MHz时最小为 - 25dB
- 隔离耐压：1500Vrms、2mA、60秒
- 工作温度范围：-40℃~+85℃
- 存储温度范围：-40℃~+125℃
