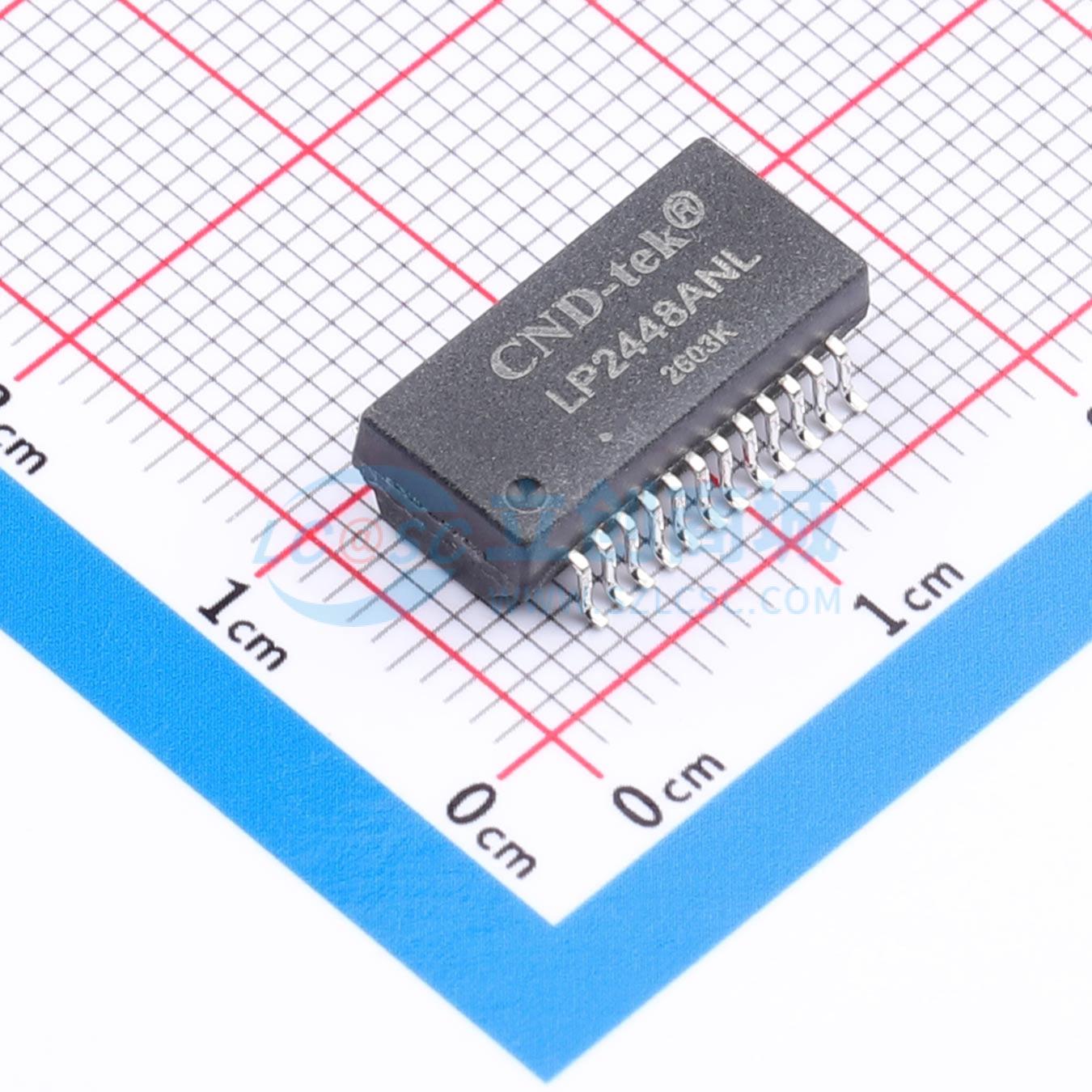

温馨提醒：图片仅供参考，商品以实物为准

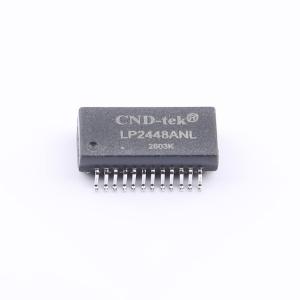

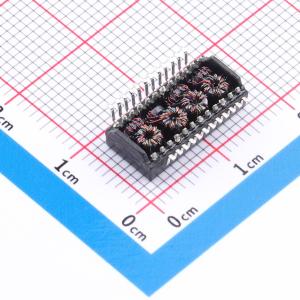

LP2448ANL T-CND
适用于长距离千兆以太网100 Base-T全双工应用的单端口POE变压器模块，支持五类UTP电缆，具备隔离和低共模辐射的电缆接口，符合IEEE 802.3af标准
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单口千兆 贴片网络变压器 以太网信号变压器
- 品牌名称
- CND-tek(磁联达)
- 商品型号
- LP2448ANL T-CND
- 商品编号
- C53368524
- 商品封装
- SMD-24P,15.1x7.1mm
- 包装方式
- 编带
- 商品毛重
- 0.98克(g)
商品参数
参数完善中
商品概述
专为长距离千兆以太网1000 Base - T全双工应用而设计。支持四对5类非屏蔽双绞线（UTP）电缆。提供用于隔离和低共模辐射的电缆接口。符合1000 Base - T的IEEE 802.3af标准，设计用于支持1:1匝数比的收发器。直流线路电流：在57V时最大为350mA。工作温度范围：-40℃ ~ +85℃。储存温度范围：-40℃ ~ +125℃。
商品特性
- 开路电感（OCL）：在100KHz、100mV且有8mA直流偏置时最小为350µH。
- 漏感：在100KHz、0.1V时最大为0.5µH。
- 电感：绕组间电容（Cw/w）：在100KHz、0.1V时最大为28pF。
- 直流电阻（DCR）：最大为1.20Ω。
- 匝数比（±5%）：1CT:1CT（发送端），1CT:1CT（接收端）。
- 极性：2 - 23、5 - 20、8 - 17、11 - 14同相。
- 插入损耗：在1 - 100MHz时最大为 - 1.0dB。
- 回波损耗：在1 - 30MHz时最小为 - 16dB；在30 - 60MHz时最小为 - 12dB；在60 - 80MHz时最小为 - 10dB。
- 串扰：在1 - 60MHz时最小为 - 42dB；在60 - 100MHz时最小为 - 35dB。
- 共模抑制比：在1 - 30MHz时最小为 - 40dB；在60MHz时最小为 - 35dB；在80 - 100MHz时最小为 - 30dB。
- 隔离高压：1500Vrms、1mA、持续1秒。
