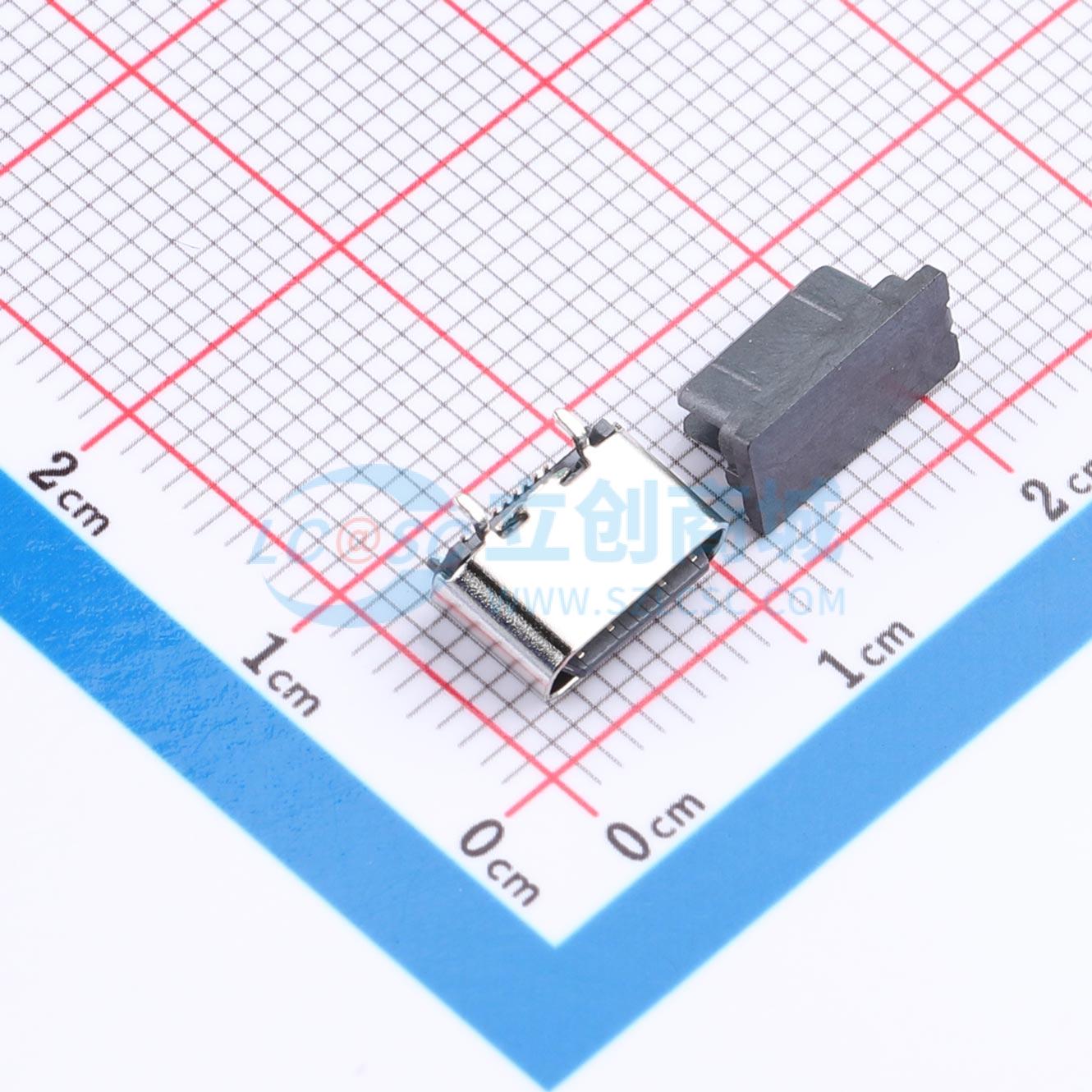

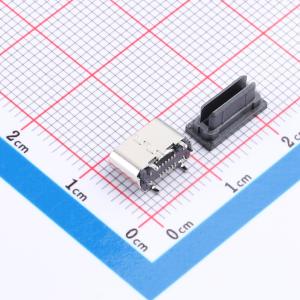

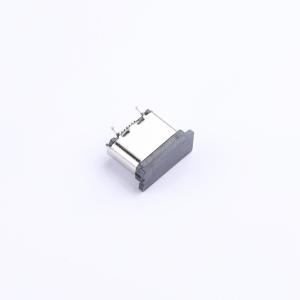

温馨提醒：图片仅供参考，商品以实物为准
UC01-1B16F56P10
Type-C 公
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TYPE-C 16P LCP 黑色 直立式双排（H5.6） 1u" Au 镀亮镍 无弹片 外壳SUS304
- 品牌名称
- BXCONN(宝讯)
- 商品型号
- UC01-1B16F56P10
- 商品编号
- C53340456
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.787克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB连接器 | |
| 连接器类型 | Type-C | |
| 公母 | 公 | |
| 触点数量 | 16P | |
| 端口数量 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 - 电源 | 5A | |
| 额定电压 | 20V | |
| 插拔寿命 | 1万次 | |
| 体长(L) | 5.6mm | |
| 工作温度 | -40℃~+85℃ |
商品概述
- 材料：
- 外壳和模制件：耐高温塑料，UL94 V - 0，颜色为黑色
- 触点：铜合金，厚度T = 0.12mm
- 外壳：不锈钢SUS304 - 1/2H，厚度T = 0.30mm
- 中间板：不锈钢（SUS301），厚度T = 0.15mm
- EMI板：不锈钢（SUS301），厚度T = 0.10mm
- 电镀规格：
- 触点：整体镀镍至少50微英寸，接触配合区域镀金，焊接区域镀雾锡
- 外壳：整体镀镍至少30微英寸
- 中间板：仅做清洁处理
- EMI板：仅做清洁处理
- 机械性能：
- 插拔力：0.5 ~ 2.0kgf
- 拔出力：0.8 ~ 2.0kgf，耐久性测试后为0.6 ~ 2.0kgf
- 耐久性：10000次循环
- 电气性能：
- 额定电流：最大5A
- 额定电压：最大20V
- 耐压：100V交流
- 接触电阻：最大40mΩ
- 绝缘电阻：最小100MΩ
- 环境参数：
- 工作温度：-40°C ~ +85°C
- 焊接温度：265 ± 5°C，5 ± 0.5秒
- 包装和运输说明：
- 每卷前后各空XPCS，尾部用美纹胶纸封住
- 产品放满盘后，再卷一圈保护带，用美纹胶纸封住，并贴上1Pcs物料标签
- 每10卷盘一叠共XXXPcs并装入1个外箱内
- 搬运过程中要轻拿轻放
- 运输中不可堆放过多（最高1.8M），不可重压
- 跌落测试条件：成品箱从1.2米高度自由落体（一角三棱六面），产品不可跑出下带凹槽，不可有摔伤、变形，内包装材料不可严重破损
商品特性
- 插拔力为0.5 ~ 2.0kgf
- 拔出力为0.8 ~ 2.0kgf，耐久性测试后为0.6 ~ 2.0kgf
- 耐久性达10000次循环
- 额定电流最大5A
- 额定电压最大20V
- 耐压100V交流
- 接触电阻最大40mΩ
- 绝缘电阻最小100MΩ
- 工作温度为 -40°C ~ +85°C
- 焊接温度为265 ± 5°C，5 ± 0.5秒
