UC01-1B16F68P10
Type-C 公
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述

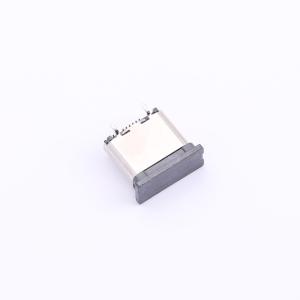

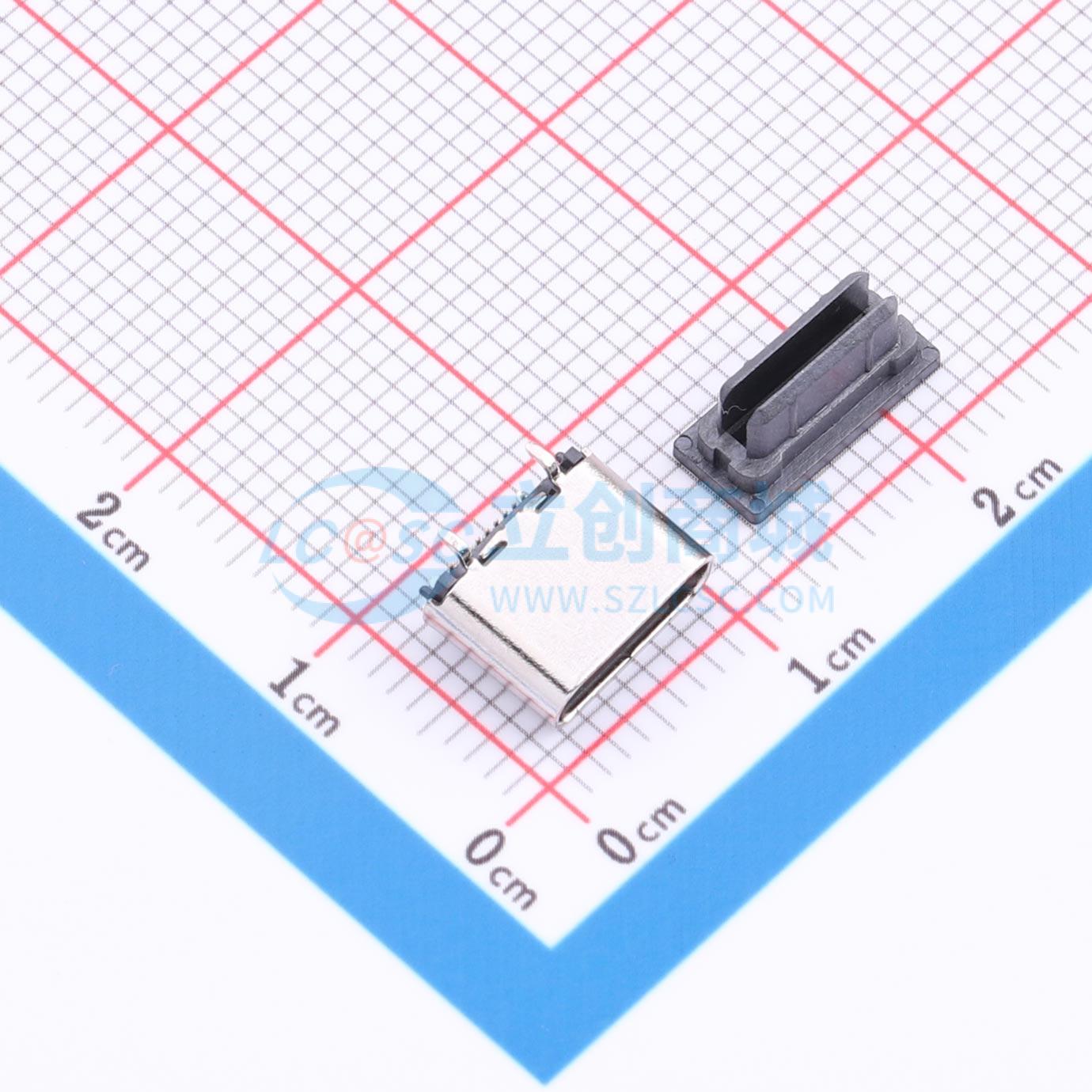

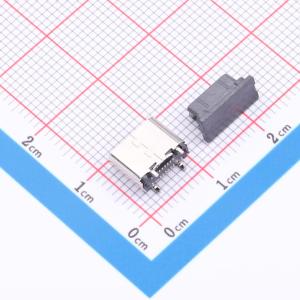

- TYPE-C 16P 直立式双排（H6.8） LCP 黑色 镀亮镍 无弹片 外壳SUS304
- 品牌名称
- BXCONN(宝讯)
- 商品型号
- UC01-1B16F68P10
- 商品编号
- C53340459
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.828克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB连接器 | |
| 连接器类型 | Type-C | |
| 公母 | 公 | |
| 触点数量 | 16P | |
| 端口数量 | 1 | |
| 额定电流 - 电源 | 5A |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压 | 20V | |
| 插拔寿命 | 1万次 | |
| 体长(L) | 6.8mm | |
| 胶芯颜色 | 黑色 | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 外壳和成型材料：耐高温塑料，UL94 V - 0级，黑色
- 触点：铜合金，厚度T = 0.12mm
- 外壳：不锈钢SUS304 - 1/2H，厚度T = 0.30
- 中间板：不锈钢(SUS301)，厚度T = 0.15mm
- 电磁干扰板：不锈钢(SUS301)，厚度T = 0.10mm
- 触点电镀：整体镀镍至少50微英寸；接触配合区域镀金；焊接区域镀哑光锡
- 外壳电镀：整体镀镍至少30微英寸
- 中间板：仅做清洁处理
- 电磁干扰板：仅做清洁处理
- 插拔力：插入力0.5~2.0kgf；拔出力0.8~2.0kgf，耐久性测试后为0.6~2.0kgf
- 耐久性：10000次循环
- 额定电流：最大5A
- 额定电压：最大20V
- 耐电压：100V交流
- 接触电阻：最大40毫欧
- 绝缘电阻：最小100兆欧
- 工作温度：-40°C~+85°C
- 焊接温度：265±5°C，5±0.5秒
