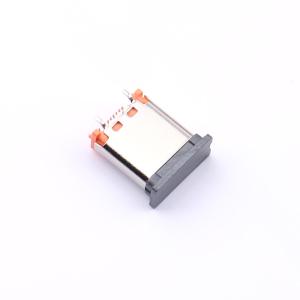

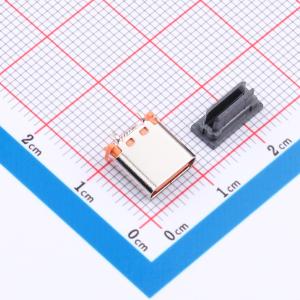

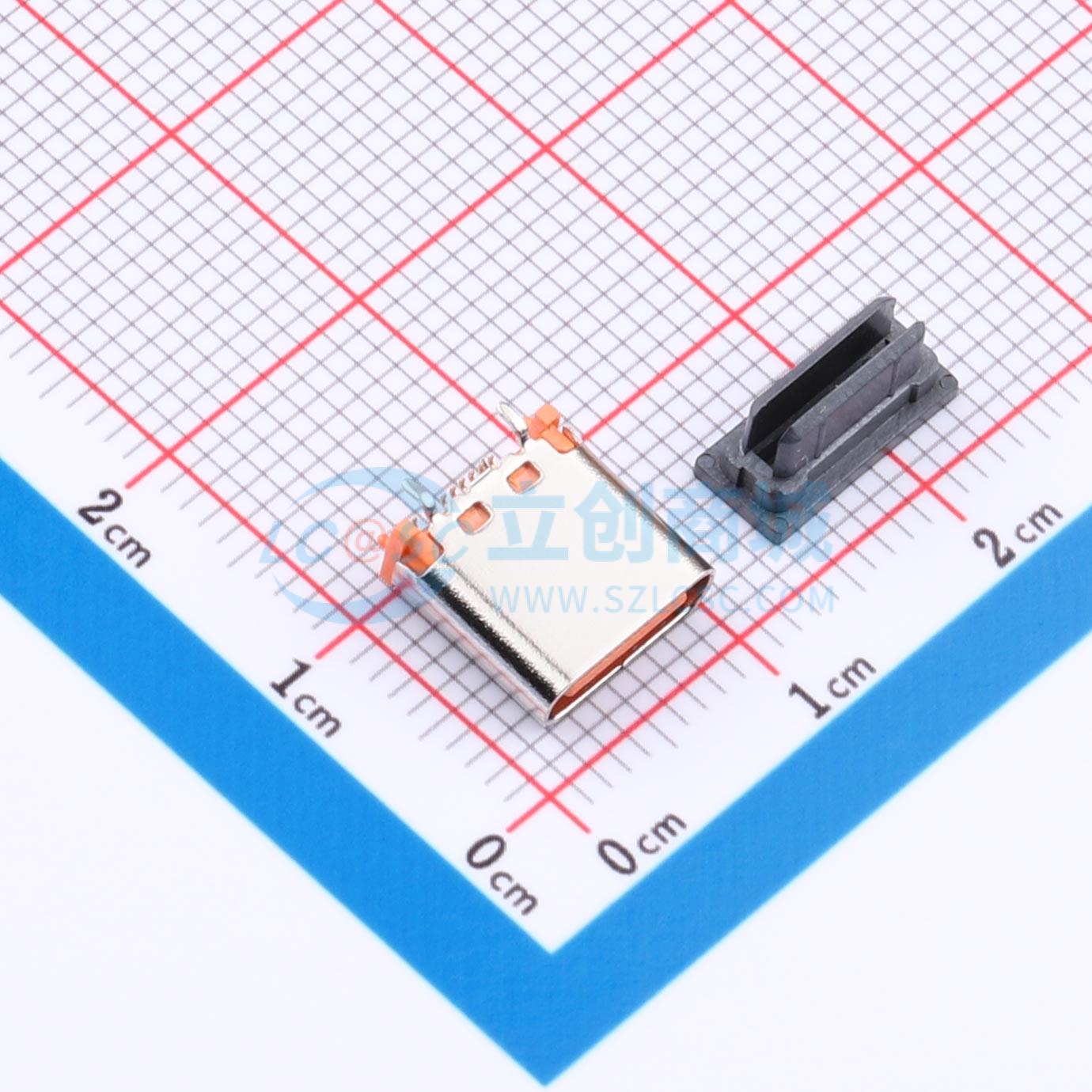

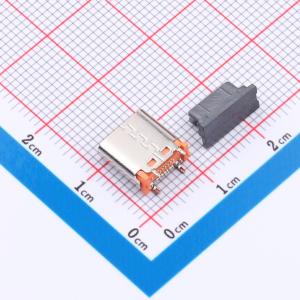

温馨提醒：图片仅供参考，商品以实物为准
UC01-1O16F88P10
Type-C 公
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TYPE-C 16P LCP 橙色 立贴式（H8.8） C7025 1u" Au 镀亮镍 无弹片 SUS304
- 品牌名称
- BXCONN(宝讯)
- 商品型号
- UC01-1O16F88P10
- 商品编号
- C53340462
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 1.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB连接器 | |
| 连接器类型 | Type-C | |
| 公母 | 公 | |
| 触点数量 | 16P | |
| 端口数量 | 1 | |
| 额定电流 - 电源 | 5A |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压 | 20V | |
| 插拔寿命 | 1万次 | |
| 体长(L) | 8.1mm | |
| 胶芯颜色 | 橙色 | |
| 工作温度 | -40℃~+85℃ |
商品概述
- 每卷前后各空 10 件，尾部用美纹胶纸封住。
- 将产品放满盘后，再卷一圈保护带，用美纹胶纸将其封住，并贴上 1 件物料标签。
- 每 10 卷盘一叠共 3500 件并装入 1 个外箱内。
- 在搬运过程中要轻拿轻放。
- 在运输中不可堆放过多（最高 1.8 米），不可重压。
- 跌落测试条件：成品箱从 1.2 米高度自由落体（一角三棱六面）： a. 产品不可跑出下带凹槽。 b. 产品不可有摔伤、变形。 c. 内包装材料不可严重破损。
商品特性
- 推荐 PCB 布局（顶部视图），厚度 0.8mm，未指定公差 ±0.05mm
- 材料与表面处理：见列表
- 电镀规格：
- 触点：整体镀镍最小 50μ”，接触配合区域镀金，焊接区域镀金
- 外壳：整体镀镍最小 30μ”
- 中间板：仅清洁
- 机械性能：
- 插拔力：0.5~2.0kgf
- 拔出力：0.8~2.0kgf，耐久性测试后 0.6~2.0kgf
- 耐久性：10000 次循环
- 电气性能：
- 额定电流：最大 5A
- 额定电压：最大 20V
- 耐电压：100V 交流
- 接触电阻：最大 40mΩ
- 绝缘电阻：最小 100MΩ
- 环境性能：
- 工作温度：-40°C~+85°C
- 焊接温度：265±5°C，5±0.5s
- 盐雾测试：最小 48 小时
