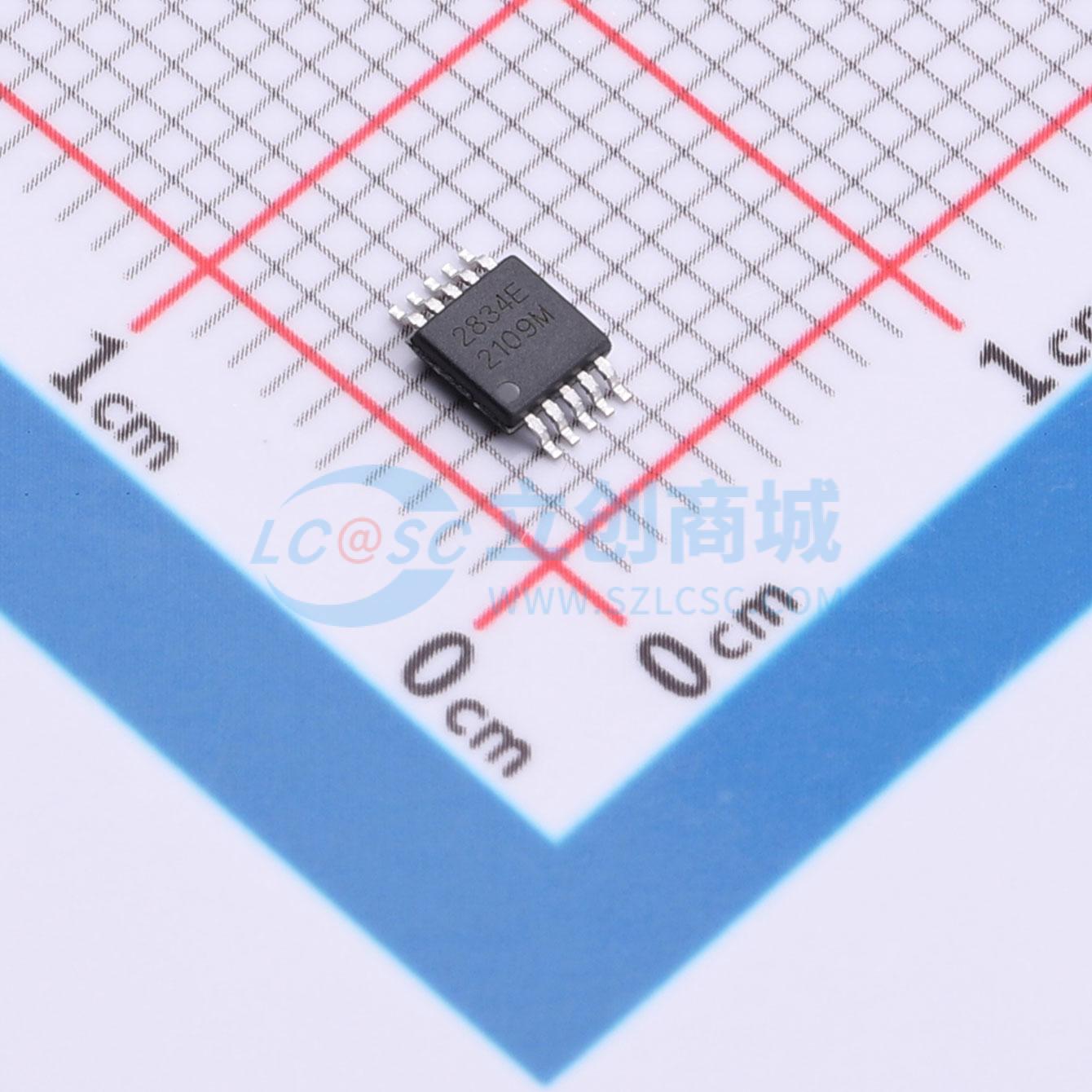

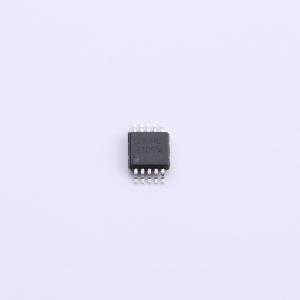

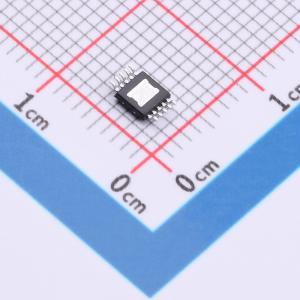

LY2834E

双通道H桥步进电机驱动芯片，内置下拉电阻，集成多种保护功能，适用于机电一体化场合

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 步进电机驱动芯片
品牌名称: Lingyang Micro(凌扬微)
商品型号: LY2834E
商品编号: C53330306
商品封装: EMSOP-10L
包装方式: 编带
商品毛重: 0.09748克(g)

商品参数

商品概述

LY2834E集成了双H桥驱动电路，可为一个双极步进电机、两个直流有刷电机或螺线管等其他电感负载提供驱动。每个H桥驱动器由两个半桥驱动器构成，每个半桥驱动器包含高侧NMOSFET和低侧NMOSFET，该结构可广泛应用于玩具、打印机、安防摄像头等机电一体化场合。芯片内部集成了欠压保护、过温度保护、过流保护以及短路保护，发生保护时H桥驱动关闭。LY2834E提供带有裸露焊盘的EMSOP - 10L封装。其供电范围为2V到15V，可提供高达1A连续输出电流，可通过简单的外部PWM接口对电机进行速度控制。

商品特性

宽电源范围：2~15V
低导通电阻：导通电阻(HS + LS)Ron = 0.9Ω@500mA
持续驱动电流1A，峰值电流1.7A
输入引脚内置约100kΩ对地下拉电阻，兼容1.8V/3.3V/5V逻辑电平
集成欠压保护
集成过流保护
集成过热保护
超小型封装：EMSOP - 10L

应用领域

电池供电玩具
POS打印机
安防摄像头
办公自动化设备
激光投影仪
机器人

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	0V~5.5V
	电机驱动电压(Vm)	2V~15V
	输出电流	1A
	H桥数量	2

	属性	参数值
	驱动类型	双极驱动
	集成开关	是
	导通电阻	900mΩ
	工作温度	-25℃~+85℃
	功能特性	过流保护；过温保护；欠压锁定
