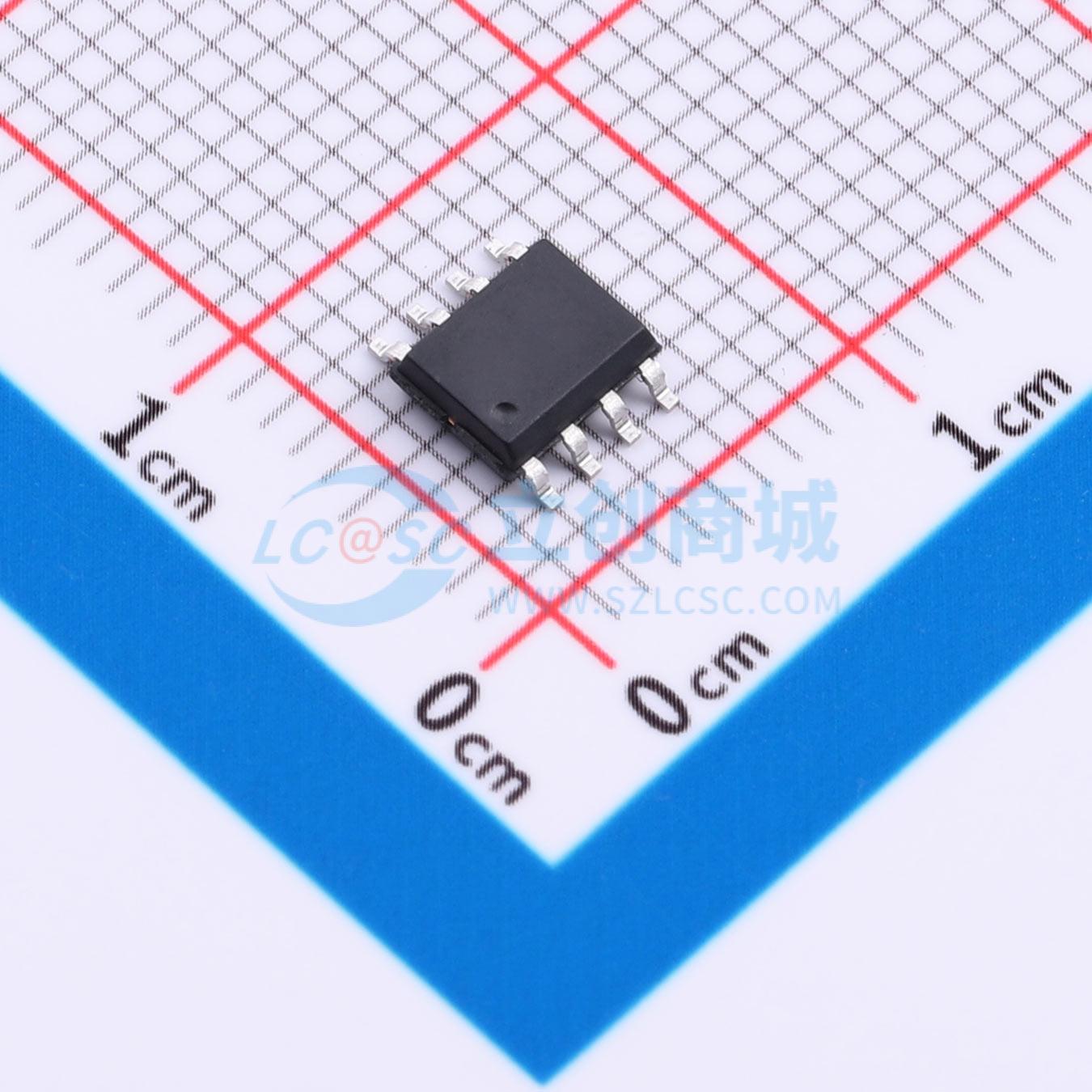

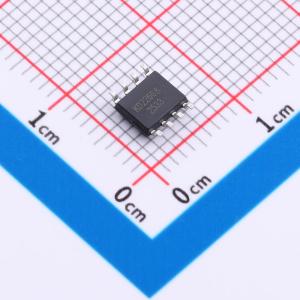

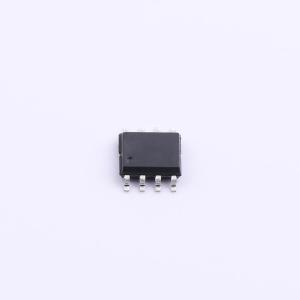

温馨提醒：图片仅供参考，商品以实物为准
117B
有刷直流马达驱动芯片，采用H桥电路结构，内置P/NMOSFET功率开关，具备四种控制模式，集成过热保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 有刷直流马达驱动芯片
- 商品型号
- 117B
- 商品编号
- C53330307
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1136克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 主动制动功能；交错导通保护 |
商品概述
117B是一款专门用于小型有刷直流电机控制的驱动芯片。该芯片采用H桥电路结构，内置P/N MOSFET功率开关，可为电机提供正转、反转、刹车和待机四种控制模式。芯片具有2V~6.5V的宽工作电压范围。在环境温度为25℃、VDD = 6V的情况下，该芯片可向电机负载提供高达1.4A的持续电流和高达2.2A的最大峰值电流。芯片内部集成了过温度保护电路，当结温度超过150℃（典型值）时，芯片内部电路关闭功率管，停止输出电流，待结温度下降到130℃的安全温度后，芯片重新恢复工作，可避免芯片因过温而烧毁。
商品特性
- 低待机电流：0.1μA
- 低工作电流：10μA
- 工作电压范围：2~6.5V
- 最大持续电流1.4A，峰值电流2.2A
- 内部集成续流二极管
- 集成过热保护
- 封装：SOP8
应用领域
- 遥控玩具飞机尾翼马达驱动
- 遥控玩具飞机舵机马达驱动
- 2 - 4节干电池玩具马达驱动
- 单节锂电池供电的马达驱动
