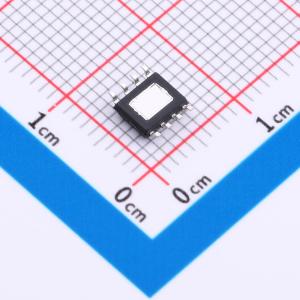

LY6294TD
ESOP8
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 带 NTC 功能充放电 SOC 芯片
- 商品型号
- LY6294TD
- 商品编号
- C53330309
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.115286克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.6V~5.5V | |
| 最大充电电流 | 950mA | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | 2.8V | |
| 电池类型 | 锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | - | |
| 工作温度 | -25℃~+125℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 4uA | |
| 均衡电流 | - | |
| 接口类型 | - |
商品概述
LY6294TD是一款应用于移动电源、蓝牙充电仓等场合的全集成电源管理芯片，内部集成了锂电池充电管理、同步升压转换器、电池电量管理和保护功能模块。LY6294TD集成NTC温度保护功能，只需一颗NTC电阻即可实现在充电和放电状态下对锂电池的温度监测。
商品特性
- 支持NTC功能
- 轻载自动关机电流7mA
- 待机电压：电池电压或2V可设定
- 待机电流4μA
- 充电电流：0.95A
- 最大放电电流1A
- 输出过压、短路、过流保护
- 智能温度控制
- 支持1/2/3/4灯电量指示
- 升压效率高达93%
- ESOP8封装
应用领域
- 移动电源
- 无线麦
- 蓝牙耳机充电仓
- 便携式锂电池应用
