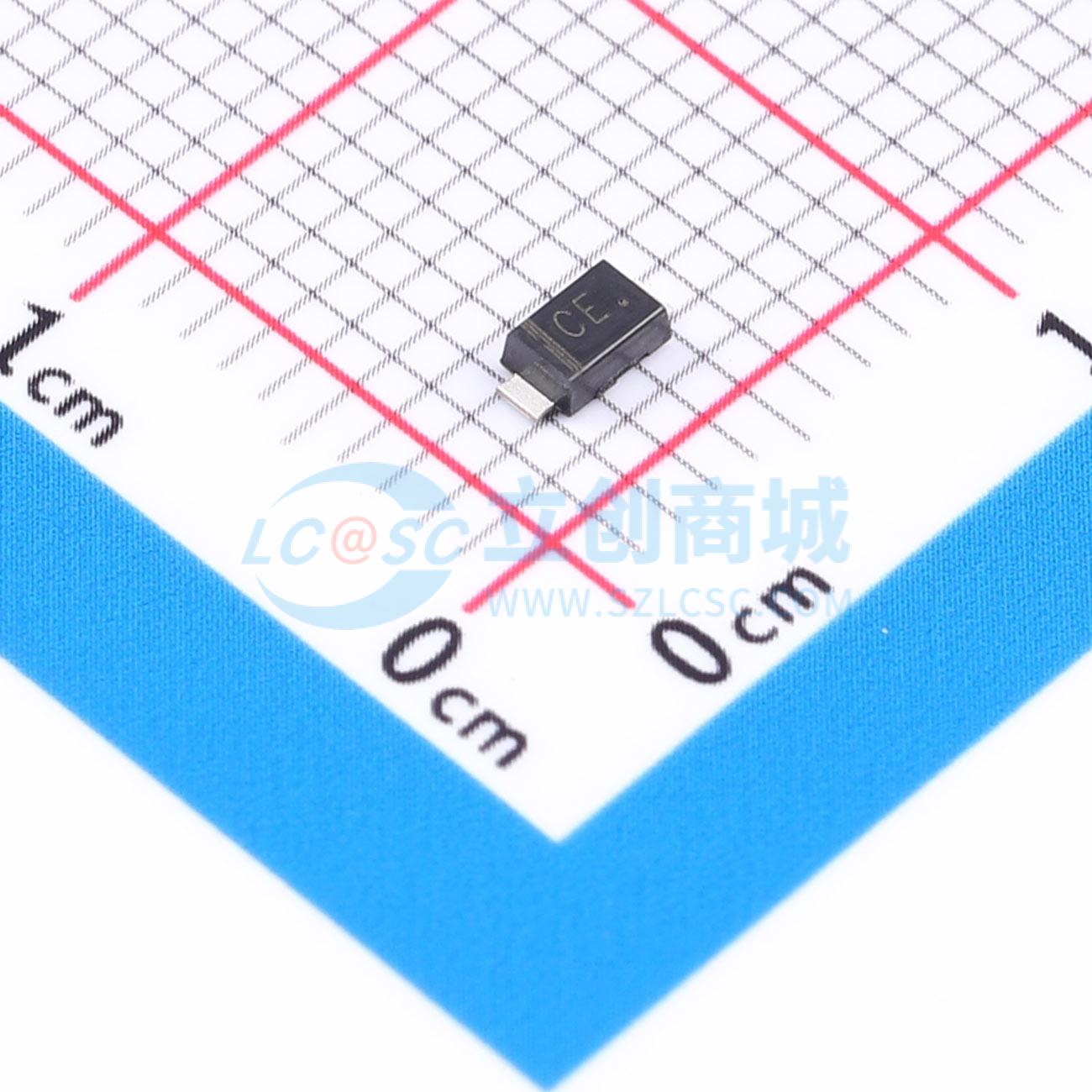

温馨提醒：图片仅供参考，商品以实物为准

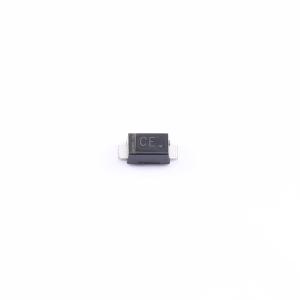

SMF26A
保护二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 反向截止电压(Vr)：26V 钳位电压：42.1V 击穿电压：28.9V 峰值脉冲电流：4.8A 反向电流(Ir)：1uA 工作温度：-55℃~+150℃@(Tj)
- 品牌名称
- baocheng(宝乘)
- 商品型号
- SMF26A
- 商品编号
- C53327541
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.034167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 26V | |
| 钳位电压 | 42.1V | |
| 峰值脉冲电流(Ipp) | 4.8A@10/1000us | |
| 峰值脉冲功率(Ppp) | 200W@10/1000us | |
| 击穿电压(VBR) | 31.9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | - | |
| 工作温度 | - | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | - | |
| Cj-结电容 | - |
商品特性
- 适用于表面贴装应用，以优化电路板空间。
- 低外形封装
- 玻璃钝化结
- 低电感
- ESD IEC - 61000 - 4 - 2 空气放电 + 30kV，接触放电 + 30kV
- 高温焊接：端子处 260℃/10 秒
