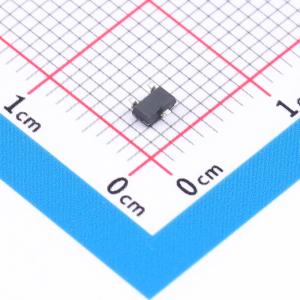

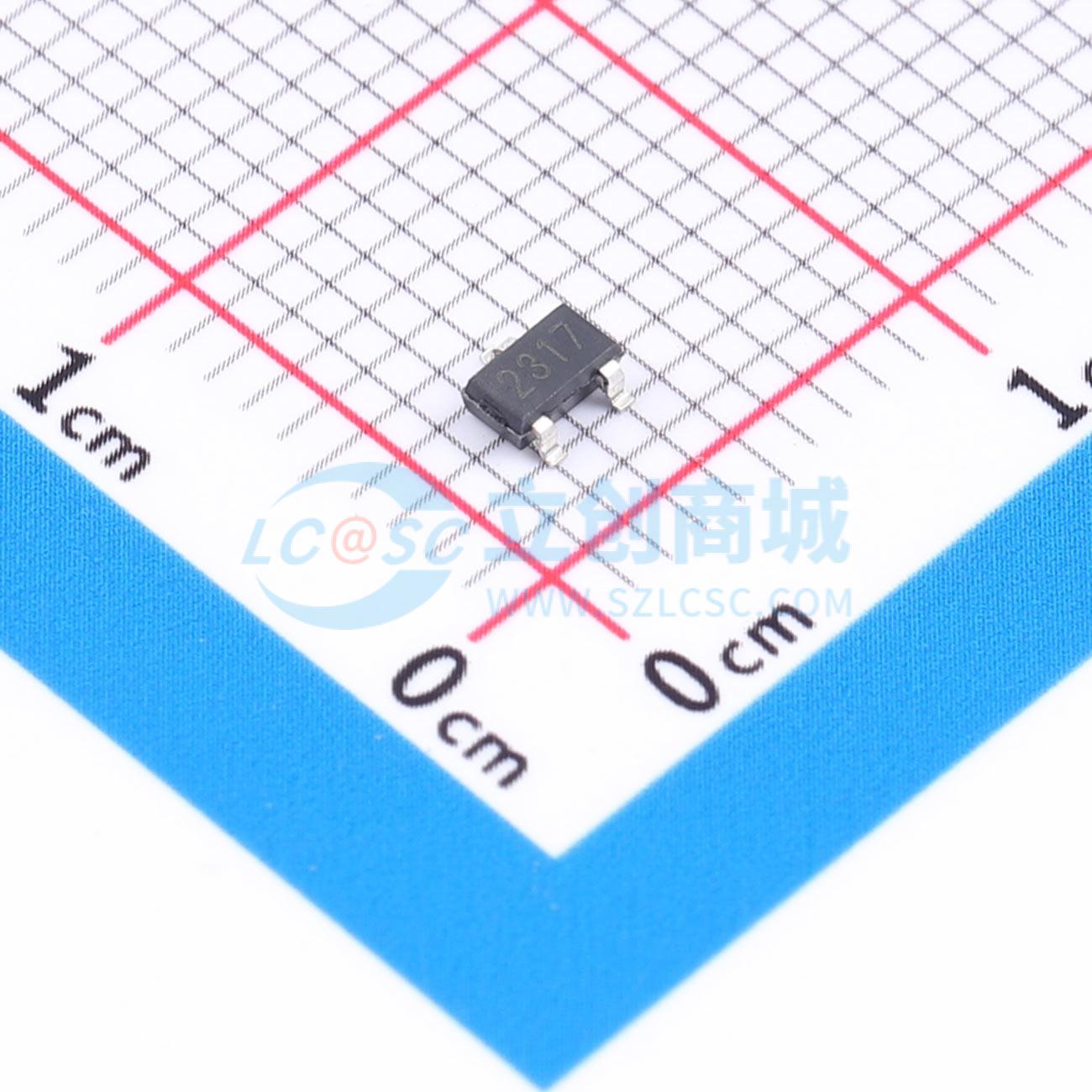

BC02P28TA
BC02P28TA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 漏源电压:-20V 连续漏极电流:-7A 导通电阻:28mΩ@-4.5V 耗散功率:1.5W 阀值电压：-0.4,-1V 工作温度：-55℃~+150℃@(Tj)
- 品牌名称
- baocheng(宝乘)
- 商品型号
- BC02P28TA
- 商品编号
- C53327556
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.0346克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 7A | |
| 导通电阻(RDS(on)) | 21mΩ@4.5V | |
| 耗散功率(Pd) | 1.5W | |
| 阈值电压(Vgs(th)) | 700mV | |
| 栅极电荷量(Qg) | 8.4nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 990pF | |
| 反向传输电容(Crss) | 88pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | 独立式 | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 115pF | |
| 栅极电压(Vgs) | ±12V |
商品特性
- VDS（V） = -20V
- RDS(ON) ≤ 28mΩ（VGS = -4.5V）
- RDS(ON) ≤ 39mΩ（VGS = -2.5V）
