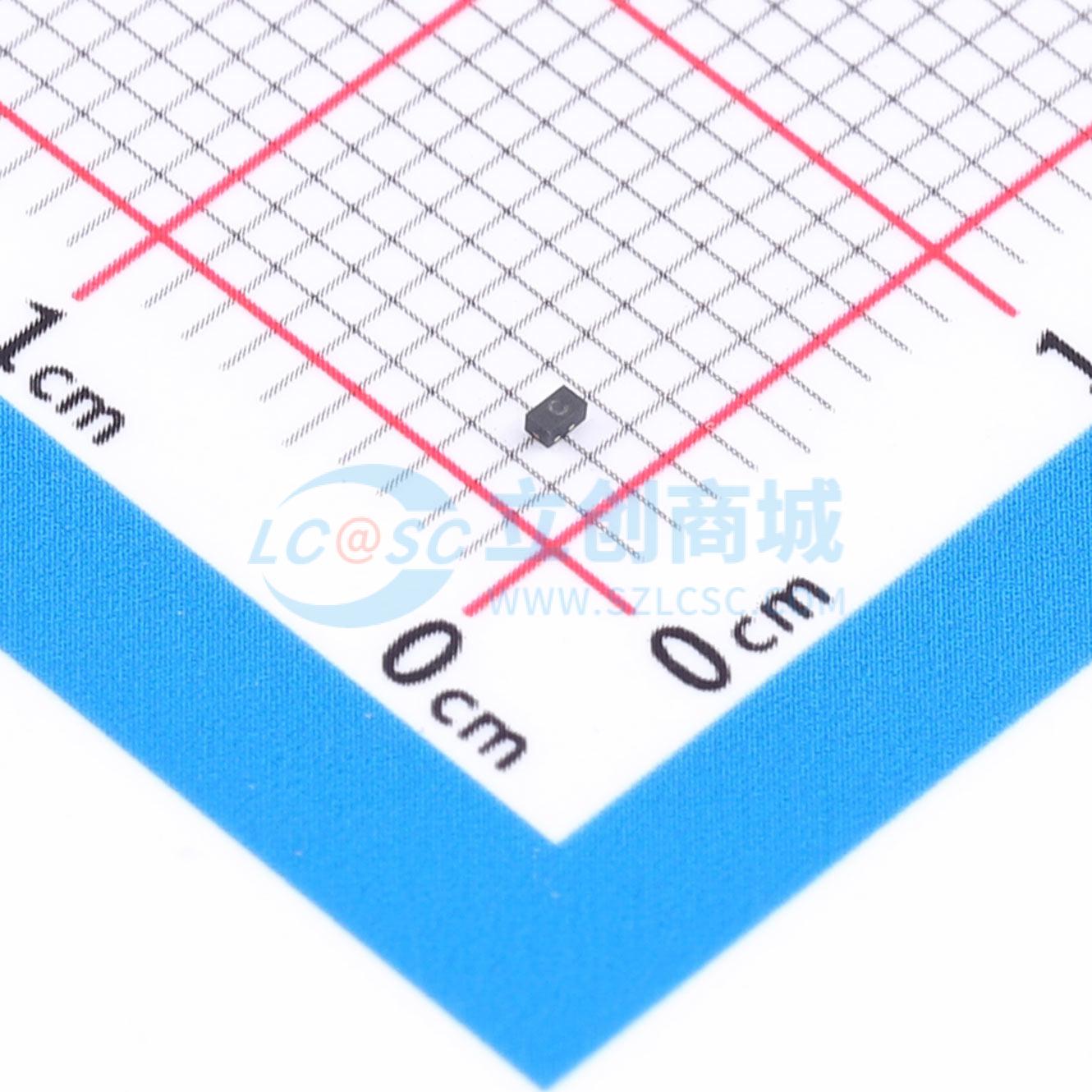

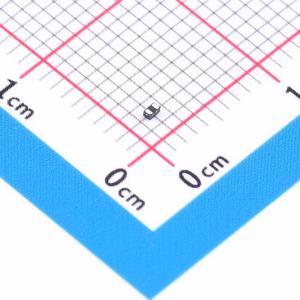

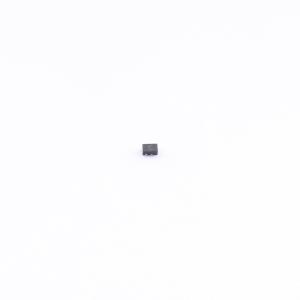

温馨提醒：图片仅供参考，商品以实物为准
ESD2I5V0C
保护二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 反向截止电压(Vr)：5V 钳位电压：10V 击穿电压：5.6V 峰值脉冲电流：5A 反向电流(Ir)：0.1uA 工作温度：-55℃~+150℃@(Tj)
- 品牌名称
- baocheng(宝乘)
- 商品型号
- ESD2I5V0C
- 商品编号
- C53327551
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.00976克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 80W@8/20us | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | - | |
| 工作温度 | - | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品特性
- 电容：15pF（典型值）
- 反向工作电压：5V
- IEC 61000 - 4 - 2（静电放电空气放电）：±25KV
- IEC 61000 - 4 - 2（静电放电接触放电）：±25KV
- IEC 61000 - 4 - 4（电快速瞬变脉冲群 5/50ns）：40A
- IEC 61000 - 4 - 5（雷击浪涌 8/20µs）：8A
应用领域
- 智能手机和平板电脑
- 电视和机顶盒
- 可穿戴设备
- 个人数字助理
