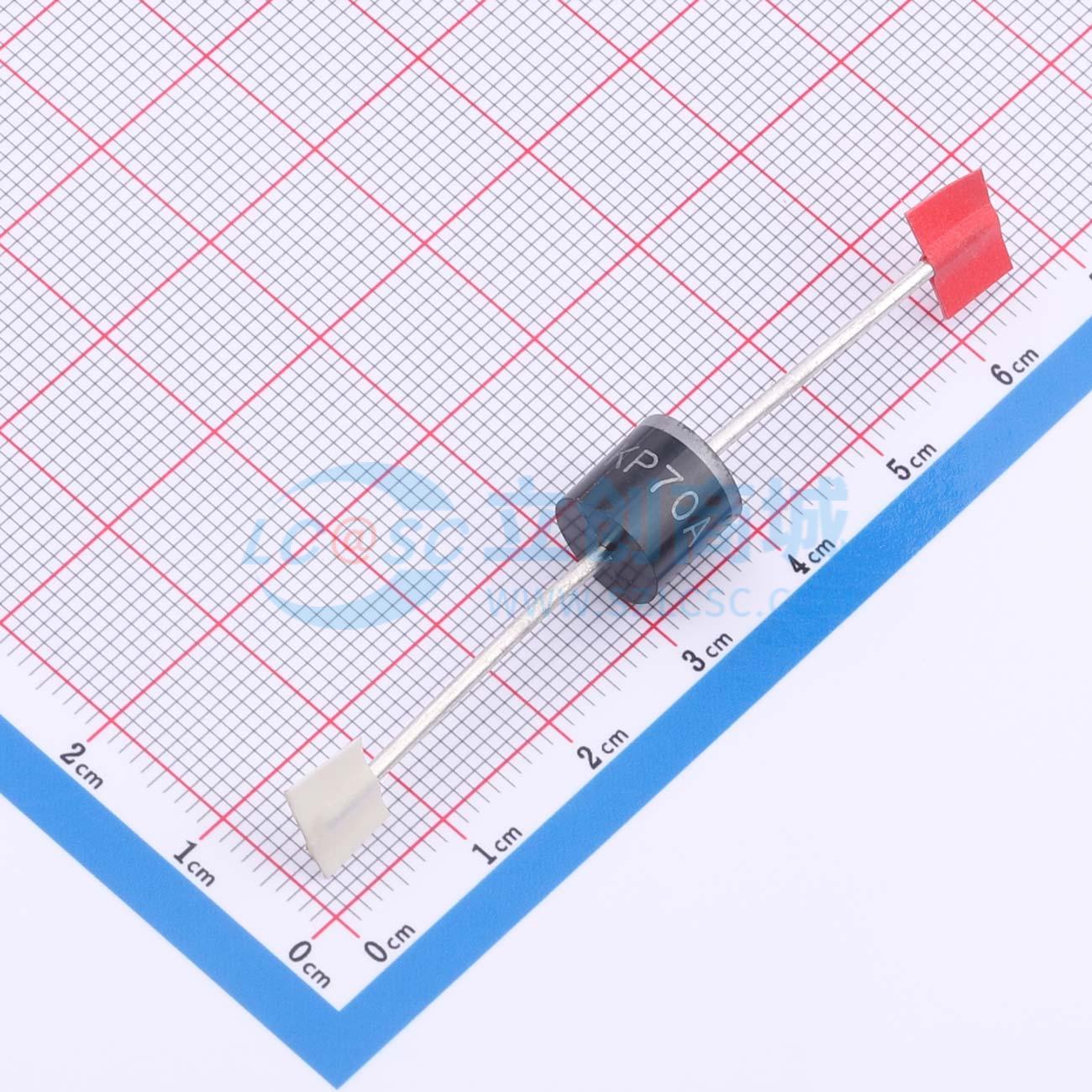

温馨提醒：图片仅供参考，商品以实物为准
5KP70A
瞬态电压抑制器，保护电子设备免受雷电和瞬态电压事件影响，响应快、无卤且符合RoHS标准，适用于表面贴装应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 5000W大功率TVS二极管 70V 单向 电路保护
- 品牌名称
- RUILON(瑞隆源)
- 商品型号
- 5KP70A
- 商品编号
- C53286327
- 商品封装
- P600
- 包装方式
- 盒装
- 商品毛重
- 2.79525克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 70V | |
| 钳位电压 | 113V | |
| 峰值脉冲电流(Ipp) | 44.25A@10/1000us | |
| 峰值脉冲功率(Ppp) | 5kW@10/1000us | |
| 击穿电压(VBR) | 86V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 2uA | |
| 通道数 | 单路 | |
| 工作温度 | - | |
| 防护等级 | - | |
| 类型 | TVS | |
| Cj-结电容 | - |
商品概述
5KP系列专为保护敏感电子设备免受雷电和其他瞬态电压事件引起的电压瞬变而设计。
商品特性
- 快速响应时间
- 哑光锡无铅镀层
- 低增量浪涌电阻
- 无卤素且符合RoHS标准
- 典型反向漏电流I_R在10 V以上时小于2 μA
- 符合MSL 1级，依据J-STD-020标准
- 兼容工业标准封装P600
- 适用于表面贴装应用，以优化电路板空间
- 在10/1000 μs波形、重复率（占空比）为0.01%的条件下，具备5000W峰值脉冲功率能力
- 保证高温焊接性能：260°C/10秒
