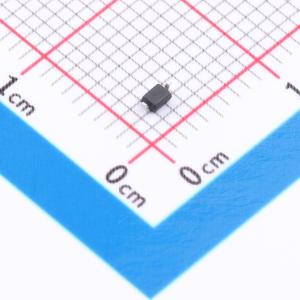

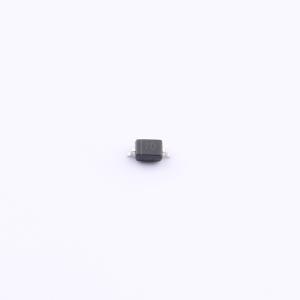

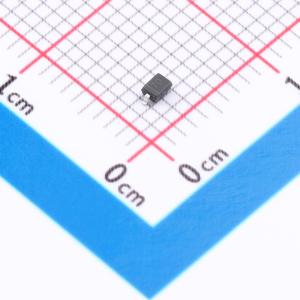

温馨提醒：图片仅供参考，商品以实物为准
RLSD32A071VH
单向ESD保护二极管，具备低漏电流、快速响应时间，适用于数码产品和便携式电子设备
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 7V 普通容值 静电保护器
- 品牌名称
- RUILON(瑞隆源)
- 商品型号
- RLSD32A071VH
- 商品编号
- C53286347
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.019克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 120A@8/20us | |
| 峰值脉冲功率(Ppp) | 2.4kW@8/20us | |
| 击穿电压(VBR) | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | - | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 550pF |
商品概述
该产品旨在保护电压敏感电子元件免受静电放电（ESD）和其他瞬态影响。出色的钳位能力、低泄漏和快速响应时间，为暴露于静电放电的设计提供了一流的保护。 小尺寸与高水平的静电放电保护相结合，使其成为数码相机、手机和MP3播放器等应用的灵活解决方案。它旨在取代消费设备应用中的多层压敏电阻（MLV），如手机、笔记本电脑、平板电脑、机顶盒、液晶电视等。
商品特性
- 单线路单向静电放电保护
- 反向关断电压：7V
- 低反向钳位电压
- 低泄漏电流
- 出色封装：1.70mm×1.30mm×1.00mm
- 快速响应时间
- 符合人体模型的JESD22 - A114 - B 3B级静电放电评级
- IEC 61000 - 4 - 2 4级静电放电保护
应用领域
- 计算机及周边设备
- 数码相机
- 音频和视频设备
- 手机及配件
- 便携式电子设备
- MP3播放器
- 其他电子设备通信系统
- 智能手机
- 笔记本电脑
- 便携式电子设备
