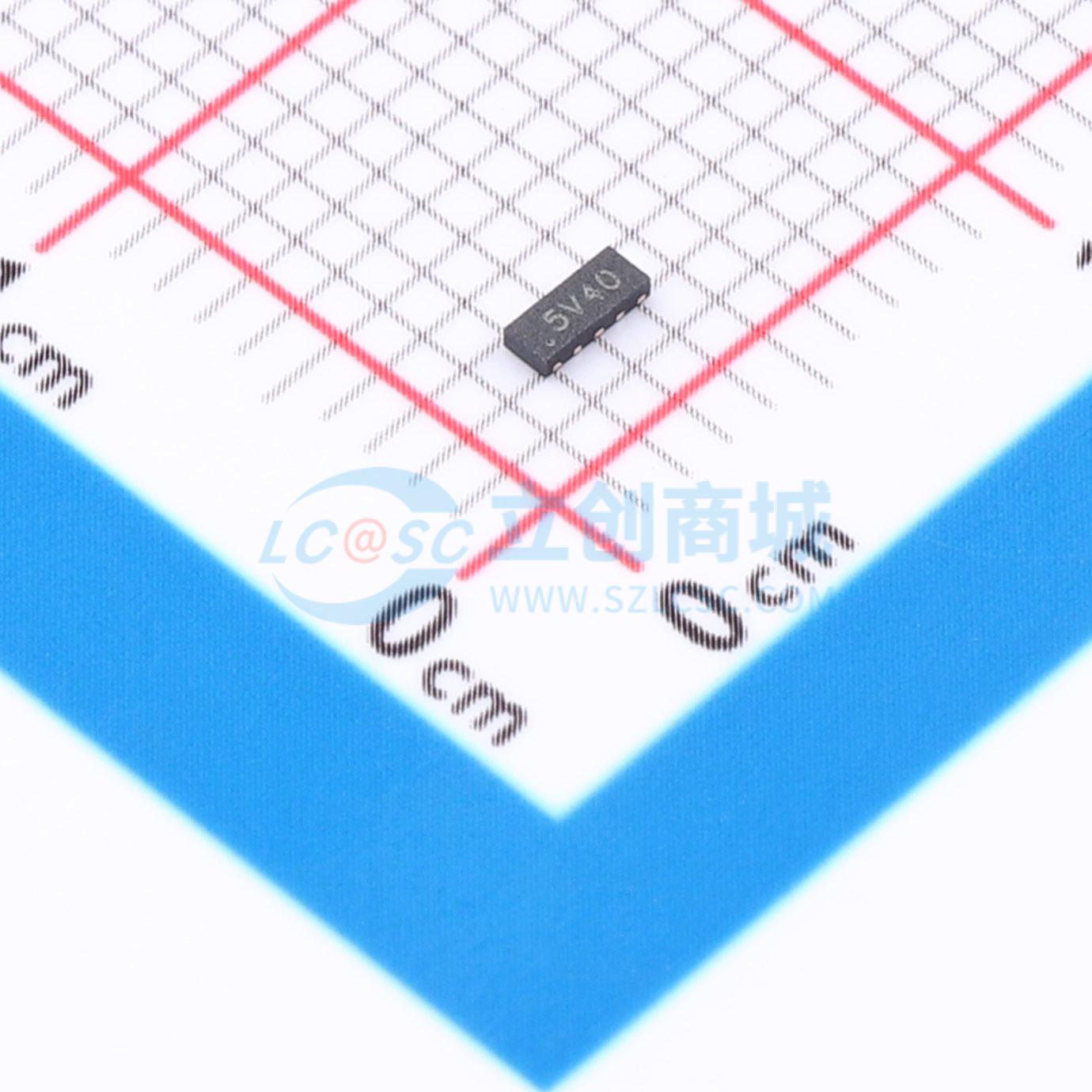

温馨提醒：图片仅供参考，商品以实物为准
ESD5304D-GK
多通道超低电容ESD保护二极管，适用于音频线路保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ESD是电子设备中用于防护静电放电和电压浪涌的保护技术，可防止过电压损坏电路元件，保障设备稳定运行。
- 品牌名称
- GOODWORK(固得沃克)
- 商品型号
- ESD5304D-GK
- 商品编号
- C53283195
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.0282克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | - | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.45pF |
商品概述
ESD56151W04旨在保护电压敏感元件免受浪涌电流导致的损坏或闩锁效应。其出色的钳位能力、低泄漏电流和快速响应时间为需要板级浪涌电流保护的设计提供了同类产品中保护性能。由于其小巧的尺寸和双向设计，它非常适用于需要音频线路保护的手机和便携式应用。
商品特性
- 微型封装尺寸，适用于高密度应用
- 4通道单向ESD二极管
- 标准电容0.65 pF
- 低钳位电压：V_C = 15V @ I_PP = 4.5A
- 反向工作电压：5.0V
- 低泄漏电流
- 响应时间典型值 < 1 ns
应用领域
- 智能手机、平板电脑
- 蓝光及DVD录像机和播放器
- 视频设备及配件
