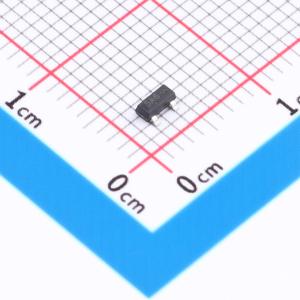

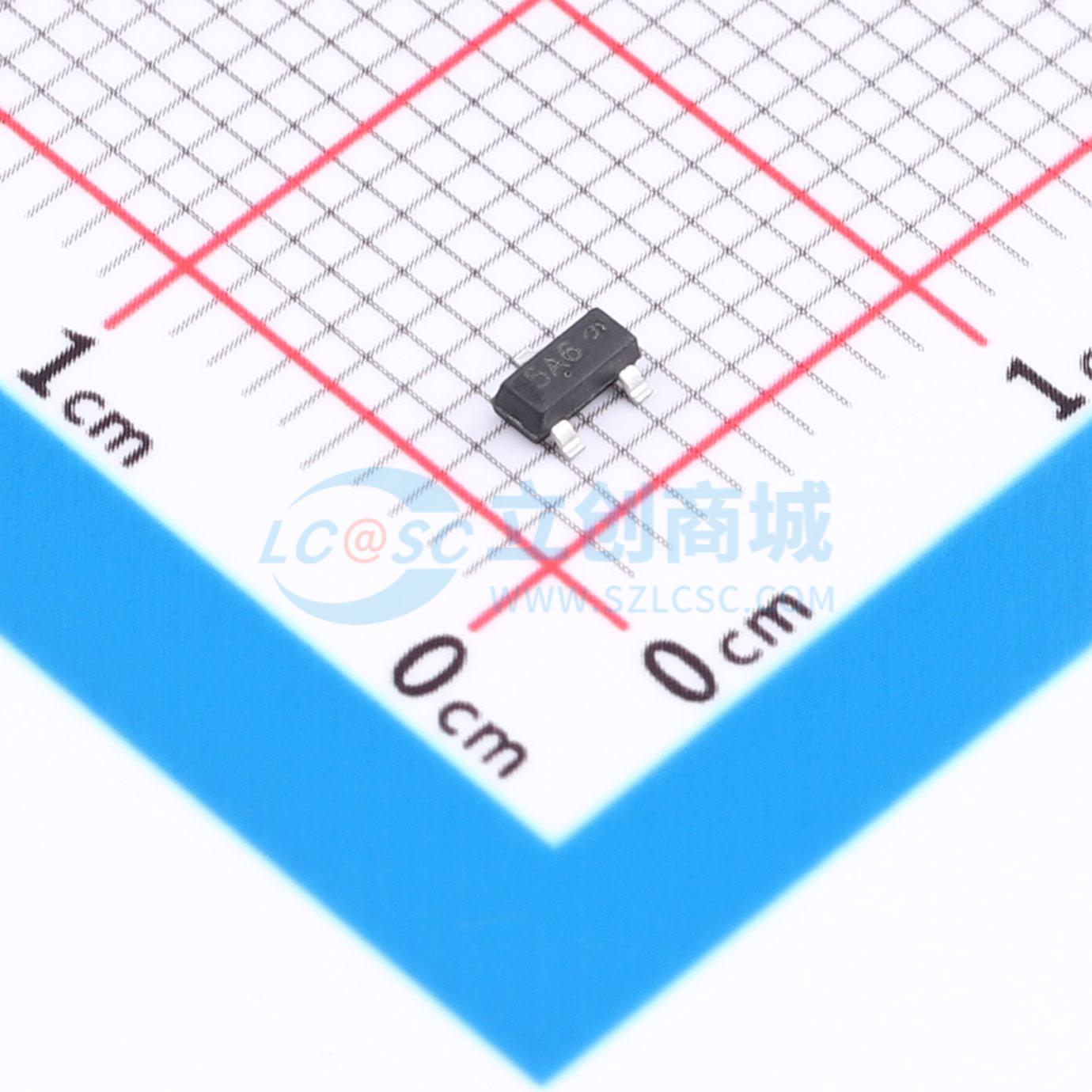

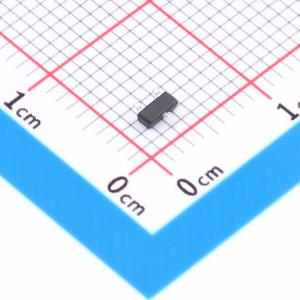

温馨提醒：图片仅供参考，商品以实物为准
MMBZ5V6ALT1G-GK
SOT-23封装的单向瞬态抑制二极管，符合RoHS标准且无卤，适用于汽车等应用，具备数据线路瞬态保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ESD是电子设备中用于防护静电放电和电压浪涌的保护技术，可防止过电压损坏电路元件，保障设备稳定运行。
- 品牌名称
- GOODWORK(固得沃克)
- 商品型号
- MMBZ5V6ALT1G-GK
- 商品编号
- C53283249
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3V | |
| 钳位电压 | 8V | |
| 峰值脉冲电流(Ipp) | 3A | |
| 峰值脉冲功率(Ppp) | 24W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 5.6V | |
| 反向电流(Ir) | 5uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 |
商品特性
- 我们声明该产品材料符合 RoHS 要求且无卤。
- S- 前缀适用于汽车及其他需要独特生产场地和控制变更要求的应用；符合 AEC-Q101 认证并具备 PPAP 能力。
- 2 个单向 Transil 功能
- 低漏电流：在 VRM 电压下，IR 最大值 < 20 μA
- 峰值功耗 24W @ 1.0 ms（注1）
- 根据 IEC61000-4-2(ESD) 15KV(空气放电) 8KV(接触放电) 和 IEC61000-4-5(雷击) 为数据线提供瞬态保护，具体见下方 IPPM 参数
应用领域
- 计算机
- 打印机
- 通信系统
