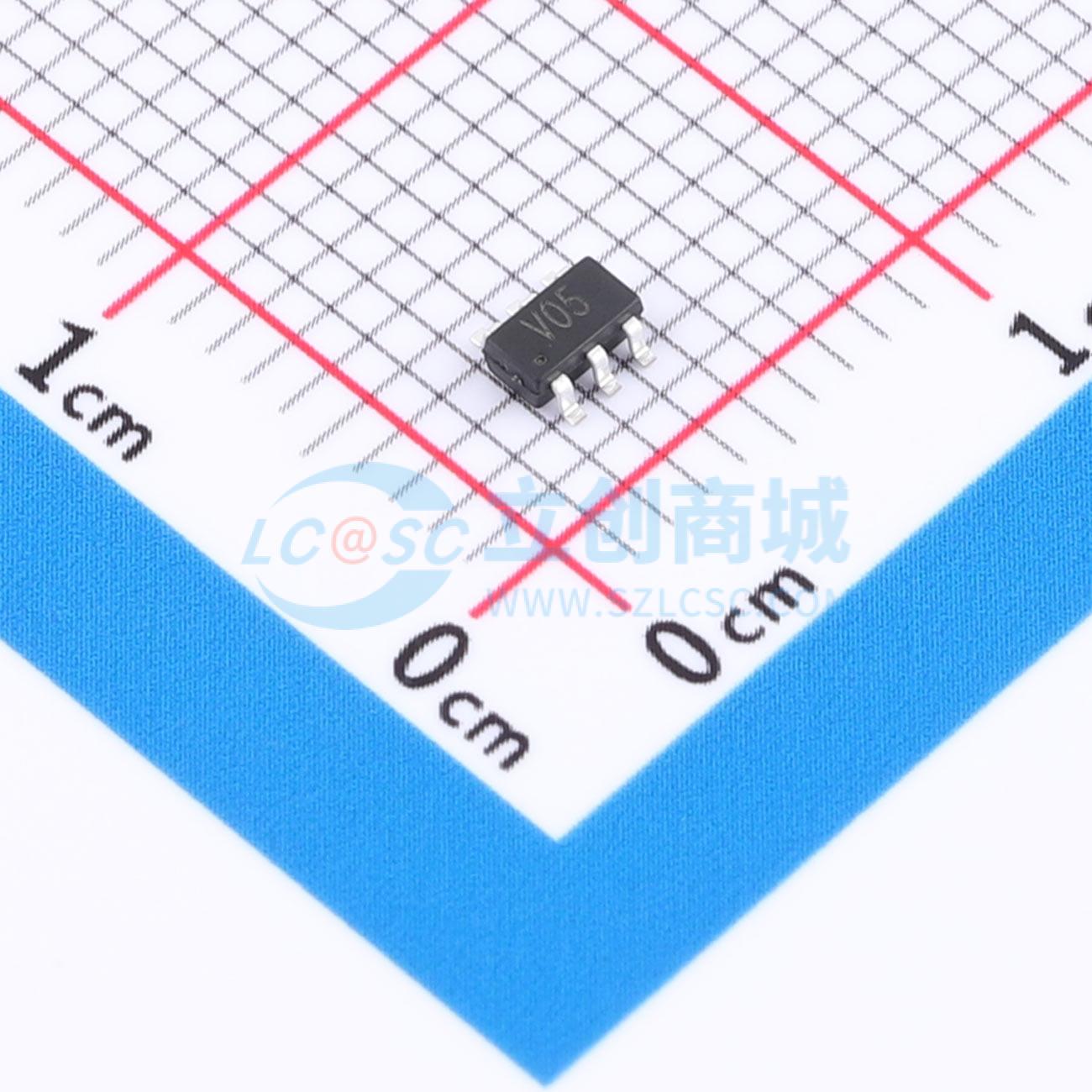

温馨提醒：图片仅供参考，商品以实物为准
SRV05-4HTG-GK
4线单向TVS二极管，超低电容，适用于高速端口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ESD是电子设备中用于防护静电放电和电压浪涌的保护技术，可防止过电压损坏电路元件，保障设备稳定运行。
- 品牌名称
- GOODWORK(固得沃克)
- 商品型号
- SRV05-4HTG-GK
- 商品编号
- C53283257
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.037633克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V；18V | |
| 峰值脉冲电流(Ipp) | 4.5A@8/20us；17A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W@8/20us；300W@8/20us | |
| 击穿电压(VBR) | 7.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.6pF；0.3pF |
商品概述
SRV05-4HTG是一款采用先进单片硅技术的超低电容TVS阵列，具有快速响应时间和低静电放电钳位电压，是保护对电压敏感的高速数据线的理想解决方案。该器件具有超低电容，典型值为0.6pF，并符合IEC 61000-4-2（静电放电）标准，空气放电±15kV，接触放电±8kV。它采用6引脚无铅SOT23-6封装。其小尺寸、超低电容和高静电放电浪涌能力的结合，使其非常适用于多媒体和其他高速端口等应用。
商品特性
- 超低电容：典型值0.6pF（I/O至地）
- 超低漏电流：nA级
- 低工作电压：5.0V
- 可保护多达4条数据线和1条电源线
- 低钳位电压
- 符合以下标准：IEC 61000-4-2（静电放电）抗扰度测试（空气放电：±20kV；接触放电：±15kV），IEC61000-4-5（雷击）4.5A（8/20μs）
- SOT23-6封装
- 符合RoHS标准
应用领域
- 显示器和平板显示器
- 机顶盒和数字电视
- 视频图形卡
- 数字视频接口
- 笔记本电脑
- PCI Express和串行SATA端口
