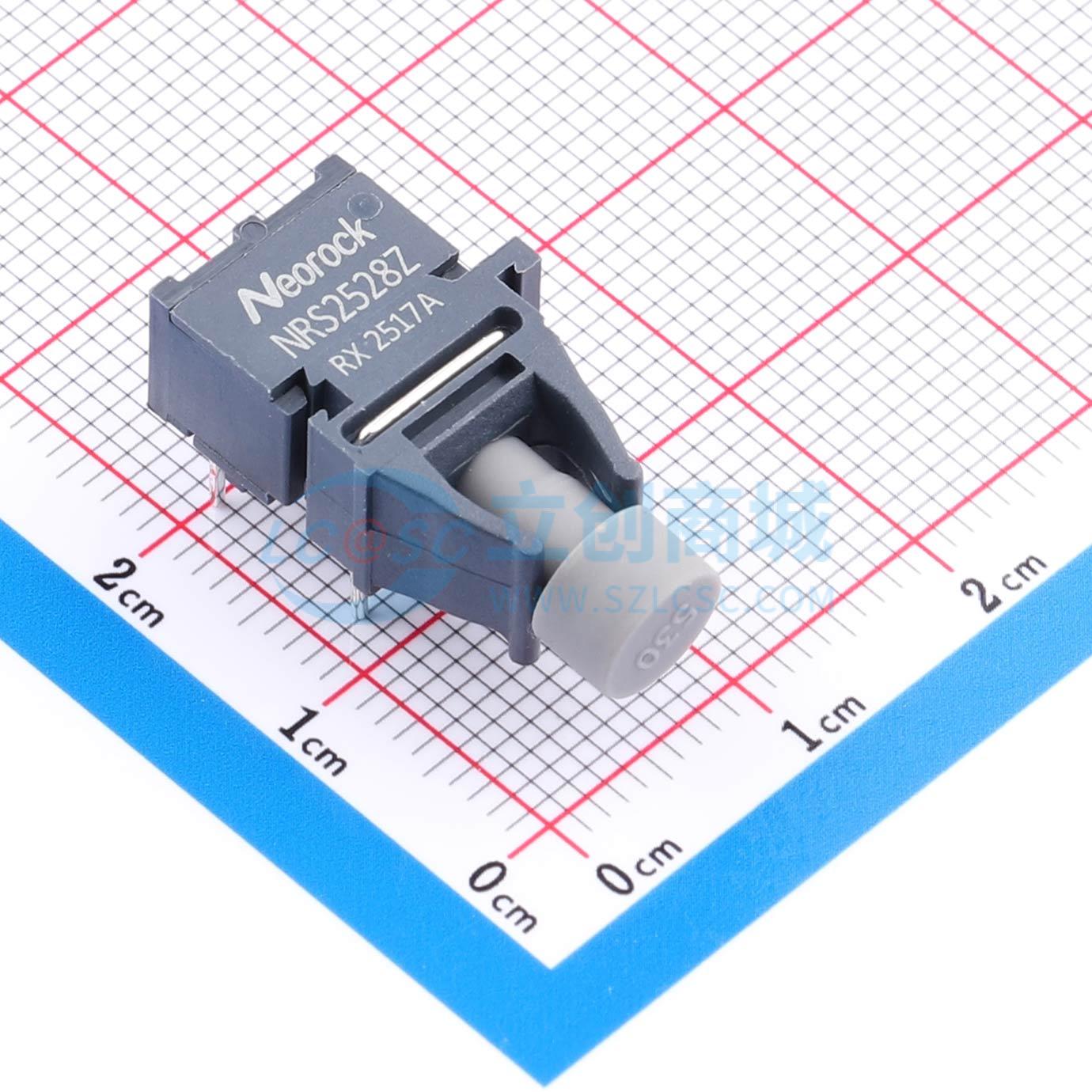

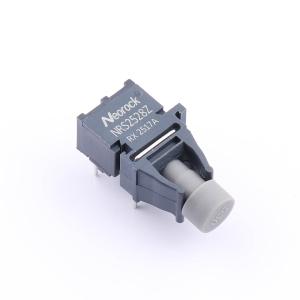

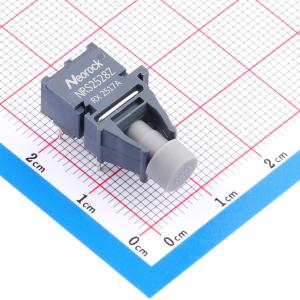

NRS2528Z
适配650nm光纤的高性能光电收发器件，用于工控数据链路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- NRS2528Z接收器由一颗集成光电二极管的高增益跨阻放大器构成，外壳设计可高效耦合至 1mm 塑料光纤（POF）。适配直径 1mm 的塑料光纤和直径200μm的PCS光纤。与观岩的 NRS1528Z发射器配对使用，搭配1mm直径的塑料光纤，典型传输距离可以达到70米。为工业、发电、 医疗、交通和游戏应用等领域提供高性能低成本的光纤通信链路。 该接收器为 4 引脚器件，采用通用链路外壳封装。外壳支持互锁（多组拼接），既能节省空间，也可通过双工连接器实现双路连接。
- 品牌名称
- Neorock(观岩科技)
- 商品型号
- NRS2528Z
- 商品编号
- C53262693
- 商品封装
- 插件
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 光纤收发器 | |
| 类型 | 接收器 | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 波长 | 650nm | |
| 信令速率 | 10MBd |
商品概述
NRS15x8Z/25x8Z 系列光纤收发器件，配合 650nm 塑料光纤使用，为工业、发电、医疗、交通和游戏应用等领域提供高性能低成本的光纤通信链路，NRS15x8Z 在 60mA 电流驱动下，典型输出距离为 70 米。NRS15x8Z/25x8Z 支持工业标准的塑料光纤接口，提供水平、垂直和斜 30 度三种封装形式。NRS15x8Z/25x8Z 适配直径 1mm 的塑料光纤和直径 200μm 的 HCS 光纤。NRS15x8Z 为发射器，由一颗峰值波长为 650nm 的高功率 LED 芯片封装而成。NRS25x8Z 为接收器，由一颗集成光电二极管的高增益跨阻放大器构成，输出级为轨到轨结构，最终输出 TTL 电平。为了提高接收器输出脉宽的稳定性，接收芯片设计了自动脉宽校准电路，脉宽失真在±20ns 以内。
商品特性
- 数据传输速率：DC - 10MBd
- 典型传输距离：70 米
- 输出波形脉宽稳定
- 接收器功耗典型值低至：6mA
- 满足工业级温度范围：-40℃ ~ 85℃
- 符合 RoHS 标准
应用领域
- 工厂自动化
- 局域网络
- 音视频应用/游戏应用
- 工业网络和现场总线
