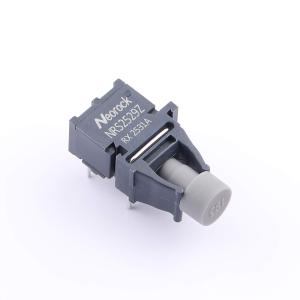

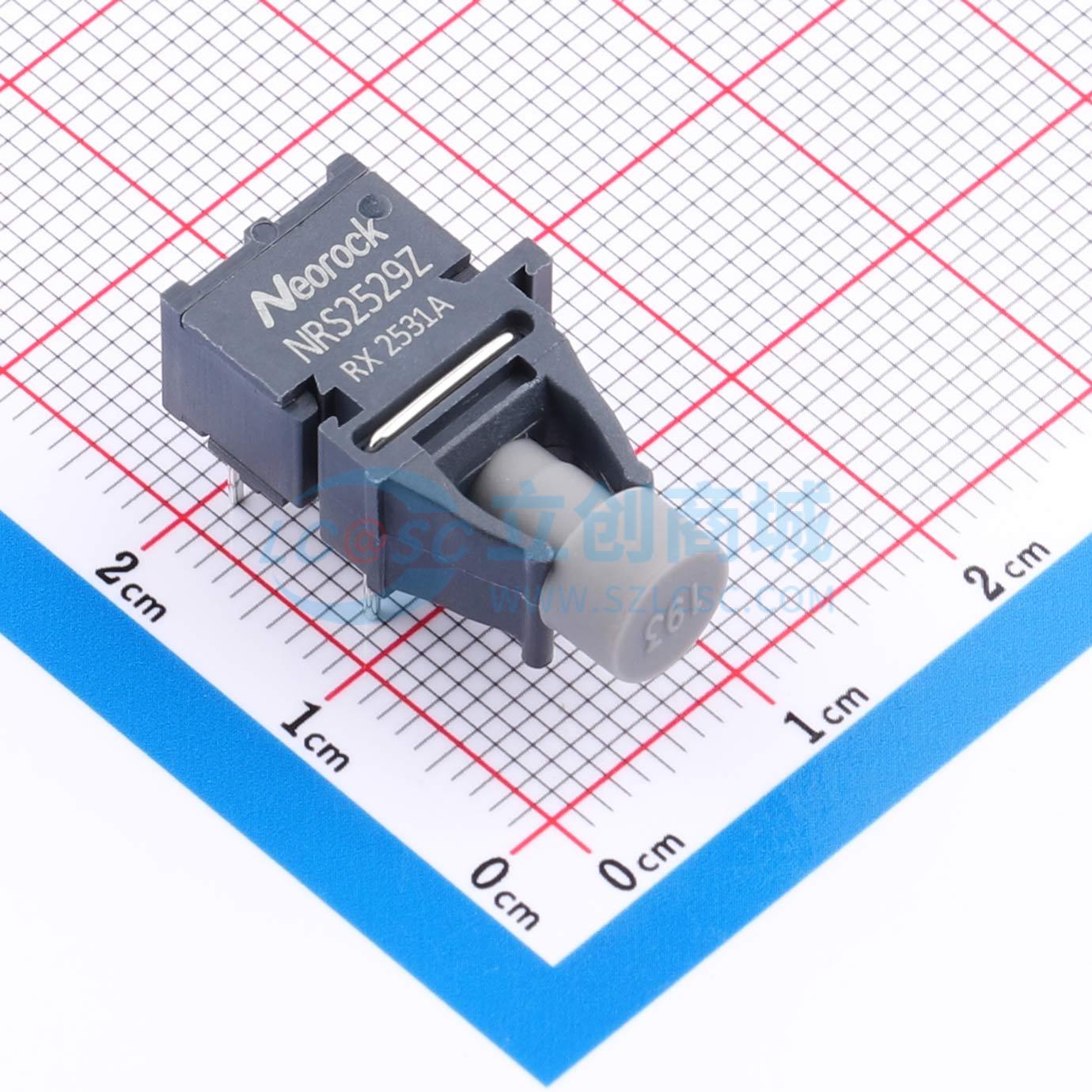

NRS2529Z
650nm光纤DC高性能光电收发器件，适配多种光纤，输出波形脉宽稳定，适用于工控数据链路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- NRS2529Z接收器由一颗集成光电二极管的高增益跨阻放大器构成，外壳设计可高效耦合至 1mm 塑料光纤（POF）。适配直径 1mm 的塑料光纤和直径200μm的PCS光纤。与观岩的 NRS1629Z发射器配对使用，搭配1mm直径的塑料光纤，最小传输距离可以达到50米。为工业、发电、 医疗、交通和游戏应用等领域提供高性能低成本的光纤通信链路。 该接收器为 4 引脚器件，采用通用链路外壳封装。外壳支持互锁（多组拼接），既能节省空间，也可通过双工连接器实现双路连接。
- 品牌名称
- Neorock(观岩科技)
- 商品型号
- NRS2529Z
- 商品编号
- C53262697
- 商品封装
- 插件
- 包装方式
- 管装
- 商品毛重
- 4.815克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 光纤收发器 | |
| 类型 | 接收器 | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 波长 | 650nm | |
| 信令速率 | 50MBd |
商品概述
NRS16xxZ/26x4Z/25x9Z系列光纤收发器件，可配合650nm塑料光纤使用，为工业、发电、医疗、交通和游戏应用等领域提供高性能低成本的光纤通信链路。该系列支持工业标准的塑料光纤接口，提供水平、垂直和斜30度三种封装形式，适配直径1mm的塑料光纤和直径200μm的PCS光纤，搭配1mm直径的塑料光纤使用，可实现最小50米的传输距离。NRS16xxZ为发射器，由一颗峰值波长为650nm的高功率LED芯片和其驱动芯片封装而成，配合1mm芯径的塑料光纤在5V电源电压下输出光功率典型值为 -2dBm，提供极性反向可选，NRS16x4Z为正极性，NRS16x9Z为反极性。NRS26x4Z和NRS25x9Z为接收器，由一颗集成光电二极管的高增益跨阻放大器构成，输出级为轨到轨结构，最终输出TTL电平。NRS26x4Z为正极性，NRS25x9Z为反极性。为了提高接收器输出脉宽的稳定性，接收芯片设计了自动脉宽校准电路，配合NRS16x9Z使用，链路脉宽失真在±5ns以内。
商品特性
- 数据传输速率：DC - 50MBd
- 传输距离最小值：50米
- 输出波形脉宽稳定
- 工作温度范围：-40℃ ~ 85℃
- 符合RoHS标准
- 适配多种光纤
应用领域
- 工厂自动化
- 局域网络
- 音视频应用/游戏应用
- 工业网络和现场总线
