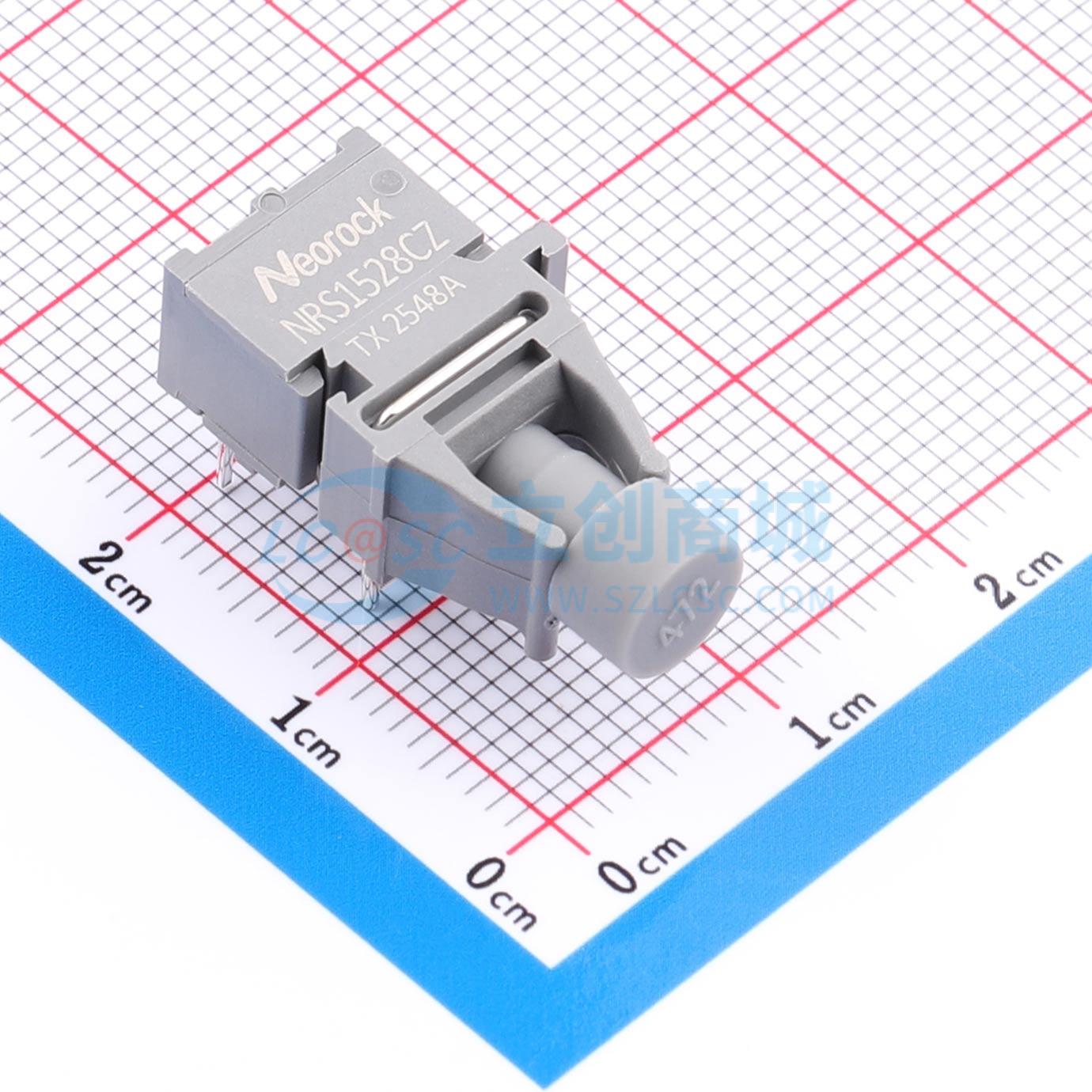

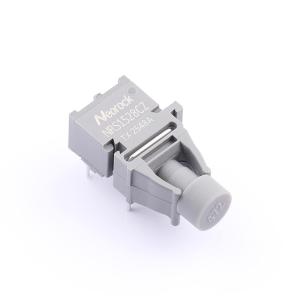

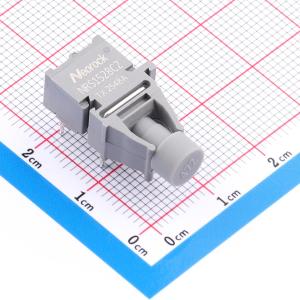

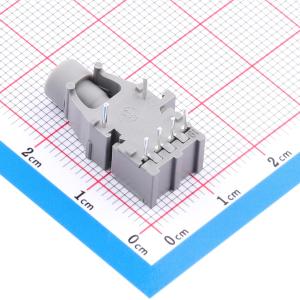

NRS1528CZ
DC-10MBd高性能650nm光纤光电收发器件，适用于通用工控数据链路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- NRS1528CZ发射器由一颗峰值波长为650nm的高功率LED芯片封装而成，外壳设计可高效耦合至 1mm 塑料光纤（POF）。适配直径 1mm 的塑料光纤和直径200μm的PCS光纤。与观岩的 NRS2528CZ接收器配对使用，搭配1mm直径的塑料光纤，典型传输距离可以达到110米。为工业、发电、 医疗、交通和游戏应用等领域提供高性能低成本的光纤通信链路。 该发射器为 4 引脚器件，采用通用链路外壳封装。外壳支持互锁（多组拼接），既能节省空间，也可通过双工连接器实现双路连接。
- 品牌名称
- Neorock(观岩科技)
- 商品型号
- NRS1528CZ
- 商品编号
- C53262694
- 商品封装
- 插件
- 包装方式
- 管装
- 商品毛重
- 4.875克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 光纤收发器 | |
| 类型 | 发送器 | |
| 工作温度 | -40℃~+95℃ |
| 属性 | 参数值 | |
|---|---|---|
| 波长 | 650nm | |
| 信令速率 | 10MBd | |
| 功能特性 | - |
商品概述
NRS1528CZ/2528CZ系列光纤收发器件，可配合650nm塑料光纤使用，为工业、发电、医疗、交通和游戏应用等领域提供高性能低成本的光纤通信链路，工作温度达到了95℃。该系列支持工业标准的塑料光纤接口，适配直径1mm的塑料光纤和直径200μm的PCS光纤。搭配1mm直径的塑料光纤，典型传输距离可以达到110米。NRS1528CZ为发射器，由一颗峰值波长为650nm的高功率LED芯片封装而成，配合1mm芯径的塑料光纤在30mA电流驱动下输出光功率典型值为 - 2dBm。NRS2528CZ为接收器，由一颗集成光电二极管的高增益跨阻放大器构成，输出级为轨到轨结构，最终输出TTL电平。为了提高接收器输出脉宽的稳定性，接收芯片设计了自动脉宽校准电路，脉宽失真在±20ns以内。
商品特性
- 数据传输速率：DC - 10MBd
- 电源电压支持3.3V和5V
- 典型传输距离：110米（适配1mm塑料光纤）
- 输出波形脉宽稳定
- 工作温度范围：-40℃ ~ 95℃
- 符合RoHS标准
应用领域
- 工厂自动化
- 局域网络
- 音视频应用/游戏应用
- 工业网络和现场总线
- 高压隔离
