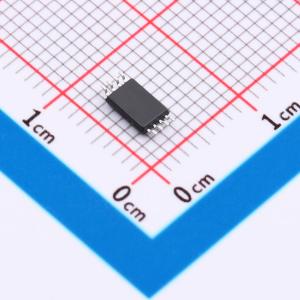

温馨提醒：图片仅供参考，商品以实物为准
HG24C08MT/TR
I2C兼容串行EEPROM，单电源电压和高速模式，低功耗CMOS技术，具备多种读写功能和高可靠性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- I2C-Compatible Serial E2 PROM
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- HG24C08MT/TR
- 商品编号
- C53200136
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.16734克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 8Kbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 5ms | |
| 数据保留 - TDR(年) | 100年 | |
| 写周期寿命 | 100万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 内置上电复位(POR)；噪声抑制功能；硬件写保护功能 | |
| 工作电压 | 1.7V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 0.8mA | |
| 待机电流 | 1uA | |
| 读取访问时间(tA) | 0.9us；0.55us |
商品概述
HG24C08/HG24C16是一款兼容I²C总线的串行EEPROM（电可擦除可编程存储器）器件。它包含一个容量为8K比特（1K字节）或16K比特（2K字节）的存储阵列，每页大小为16字节。
商品特性
- 单电源电压与高速模式
- 最低工作电压低至1.7V
- 在1.7V至5.5V电压范围内支持400kHz/1MHz时钟频率
- 低功耗CMOS工艺技术
- 读取电流0.2mA（400kHz，典型值）
- 写入电流0.8mA（400kHz，典型值）
- 施密特触发、滤波输入，用于抑制噪声
- 支持顺序读取与随机读取功能
- 支持页写入模式，允许部分页写入
- 提供对整个存储阵列的写保护功能
- 额外提供可写锁定的页面
- 自定时写入周期（最大5ms）
- 高可靠性：耐久性100万次写入循环，数据保持时间100年，人体模型静电放电防护等级4kV，闩锁耐受能力±200mA（25°C）
- 封装形式：DIP-8、SOP-8、TSSOP-8、SOT-23-5、DFN-8、MSOP-8
