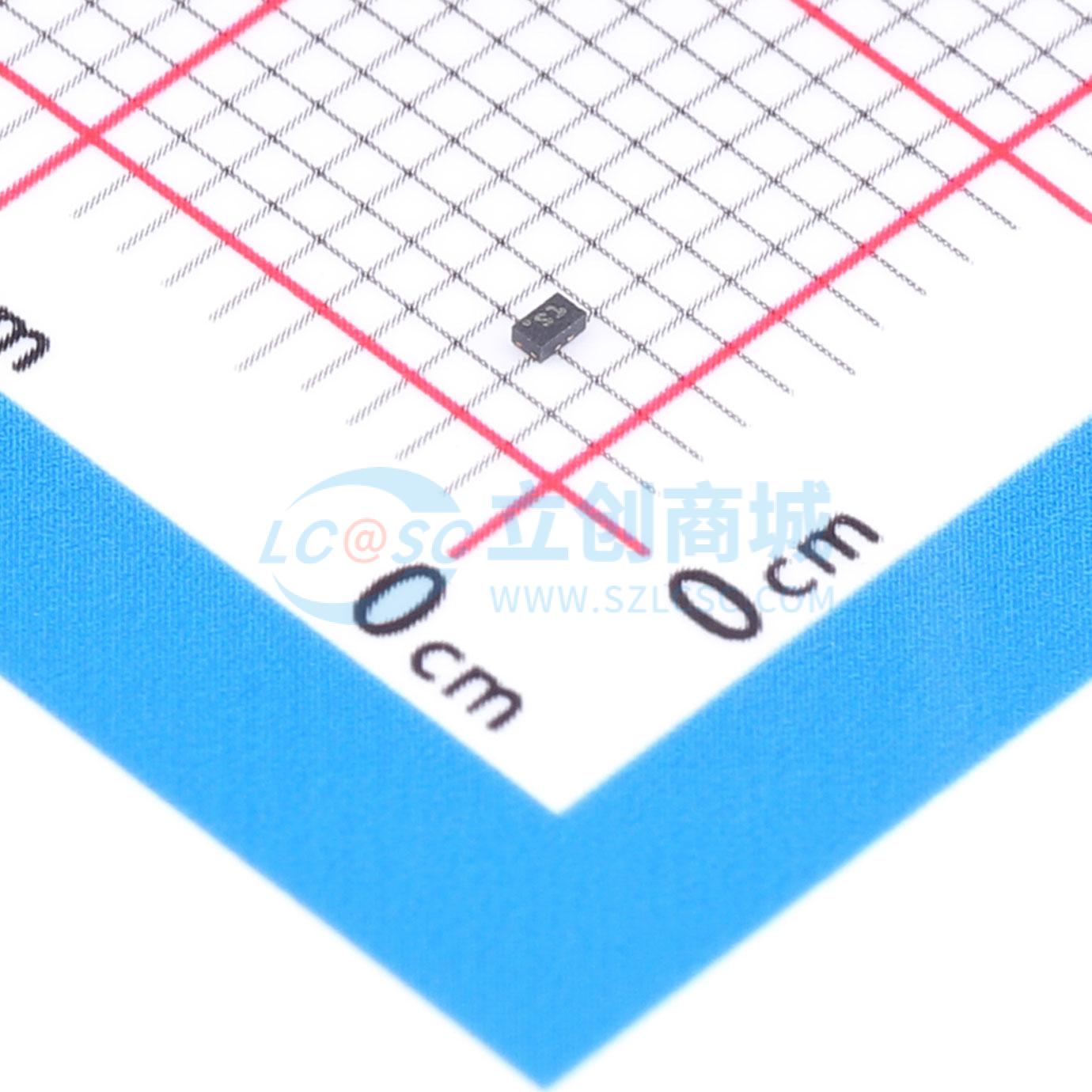

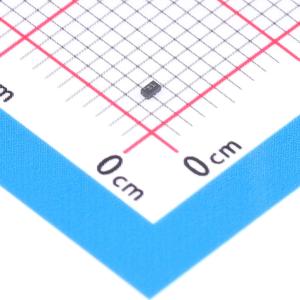

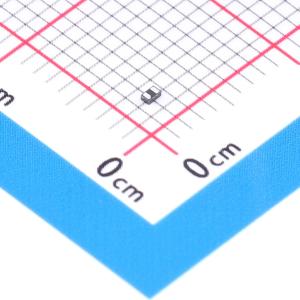

ESD441DPYR
单向 5.5V 6A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- ESD441DPYR
- 商品编号
- C53161160
- 商品封装
- X1SON-2(0.6x1)
- 包装方式
- 编带
- 商品毛重
- 0.072克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向工作电压(Vrwm) | 5.5V | |
| 钳位电压 | 8.6V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 45W@8/20us | |
| 击穿电压(VBR) | 7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品概述
ESD441是一款用于保护数据线和其他I/O端口的单向ESD保护二极管。ESD441符合IEC 61000-4-2国际标准，额定可耗散最高±30kV的ESD冲击，等级高于Level 4。该器件典型IO电容为1pF，可为USB 2.0等协议的高速接口提供保护。针对瞬态事件的系统级保护，该器件规定了极低的动态电阻(0.1Ω)以及16A TLP下7.6V的钳位电压。30kV ESD额定值和6A浪涌能力可在极小封装中提供可靠的瞬态保护，用于保护便携式电子产品以及可穿戴设备等空间受限应用中的5.5V电源轨。ESD441提供行业标准的0201和0402封装。
商品特性
- 符合IEC 61000-4-2 level 4 ESD保护
- 接触放电±30kV
- 空气间隙放电±30kV
- 符合IEC 61000-4-5浪涌保护，浪涌电流6A (8/20μs)
- 典型IO电容为1pF
- 典型直流击穿电压为7V
- 最大漏电流为50nA
- ESD钳位电压极低，16A TLP下为7.6V
- RDYN: 0.1Ω (I/O to GND)
- 插入损耗低，-3dB带宽可达2GHz
- 支持最高4Gbps的高速接口
- 工业温度范围:-55℃ 至 +150℃
- 节省空间的行业标准0201 footprint (0.6mm × 0.3mm) 和0402 footprint (1.0mm × 0.6mm)
应用领域
- 真空机器人
- 可穿戴设备
- 智能音箱
- 便携式电子产品
- 小家电
- 零售自动化与支付
- 笔记本电脑和台式机
- 电视和显示器
- 扩展坞
- USB 2.0
- HDMI 1.4 and 2.0
- DisplayPort
- SIM card
- GPIO
