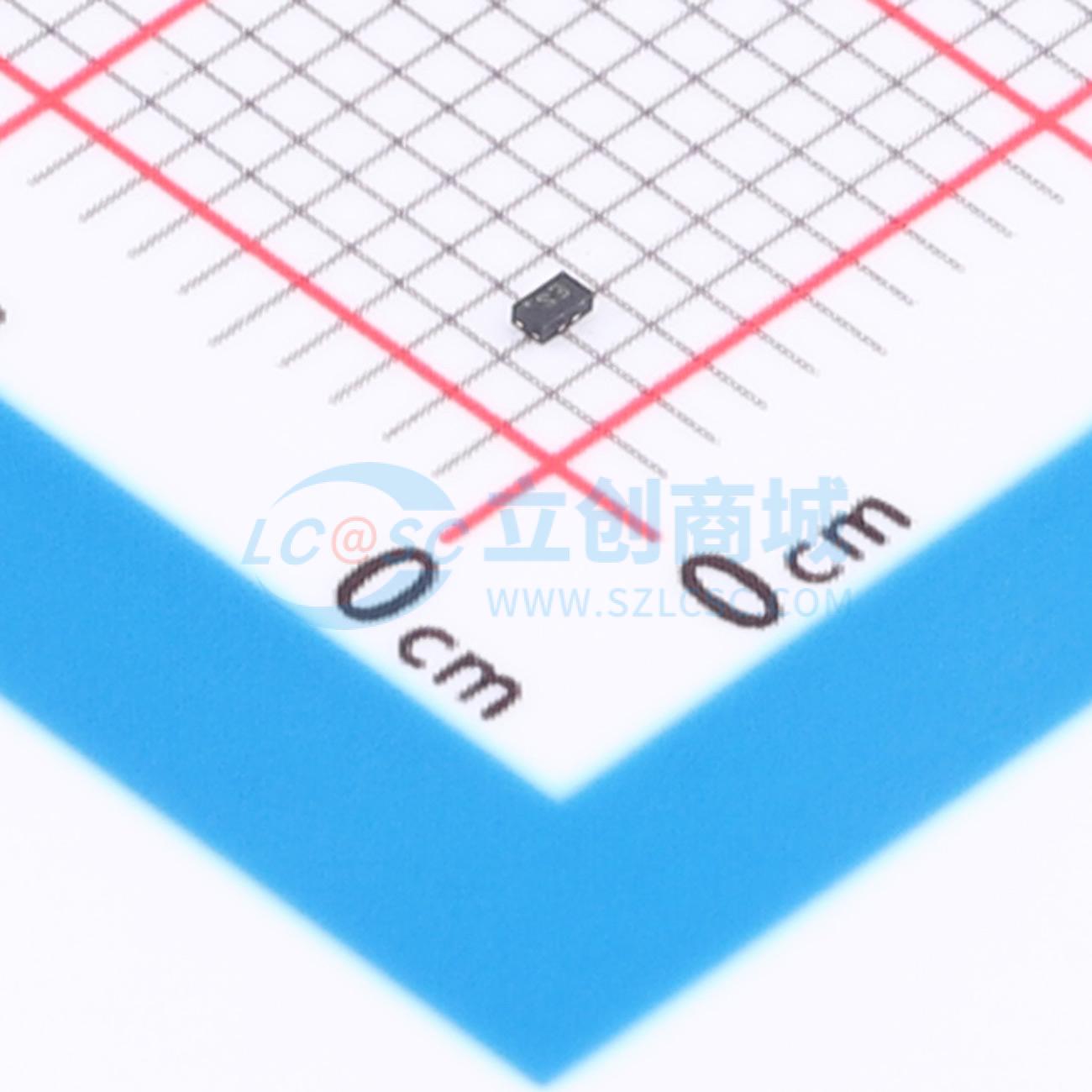

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向工作电压(Vrwm) | 5.5V | |
| 钳位电压 | 11.5V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 57W@8/20us | |
| 击穿电压(VBR) | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 5nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品概述
ESD451 是一款双向 ESD 保护二极管，用于保护数据线路和其他 I/O 端口。ESD451 的额定 ESD 冲击消散值高达 ±30kV，符合 IEC 61000-4-2 国际标准（高于 4级）。该器件具有 0.5pF（典型值）IO 电容，可为 USB 3.0 等协议提供高速接口保护。超低的动态电阻 (0.19Ω)和钳位电压（16A TLP 时为 10.4V）可针对瞬态事件提供系统级保护。该器件采用微型封装并具有 ±30kV ESD 等级和 6 A 浪涌，可提供强大的瞬态保护，用于保护便携式电子产品和其他空间受限类应用（如可穿戴设备）中的 5.5V 电源轨和数据线。ESD451 采用业界通用的 0201 和 0402 封装。
商品特性
- 支持IEC 61000-4-2 4级 ESD 保护，可承受±30kV 接触放电、±30kV 空气间隙放电
- 支持IEC 61000-4-5 浪涌保护，可承受6A (8/20µs)浪涌
- IO 电容典型值为 0.5pF
- 直流击穿电压典型值为±8V
- 最大漏电流为 50nA
- 超低的 ESD 钳位电压，16A TLP 时为 10.4V，RDYN为 0.19Ω
- 低插入损耗，-3dB 带宽可达 3.5GHz
- 支持速率高达 6Gbps 的高速接口
- 工作温度范围为-55℃ 至 +150℃，符合工业温度要求
- 采用节省空间的业界通用封装，提供0201 (0.6mm × 0.3mm)与 0402 (1.0mm × 0.6mm)两种封装
应用领域
- 扫地机器人
- 可穿戴设备
- 智能扬声器
- 便携式电子产品
- 小型电器
- 零售自动化和支付
- 便携式计算机和台式机
- 电视和监视器
- 扩展坞
- USB 3.0 接口
- HDMI 1.4 和 2.0 接口
- DisplayPort 接口
- SIM 卡接口
